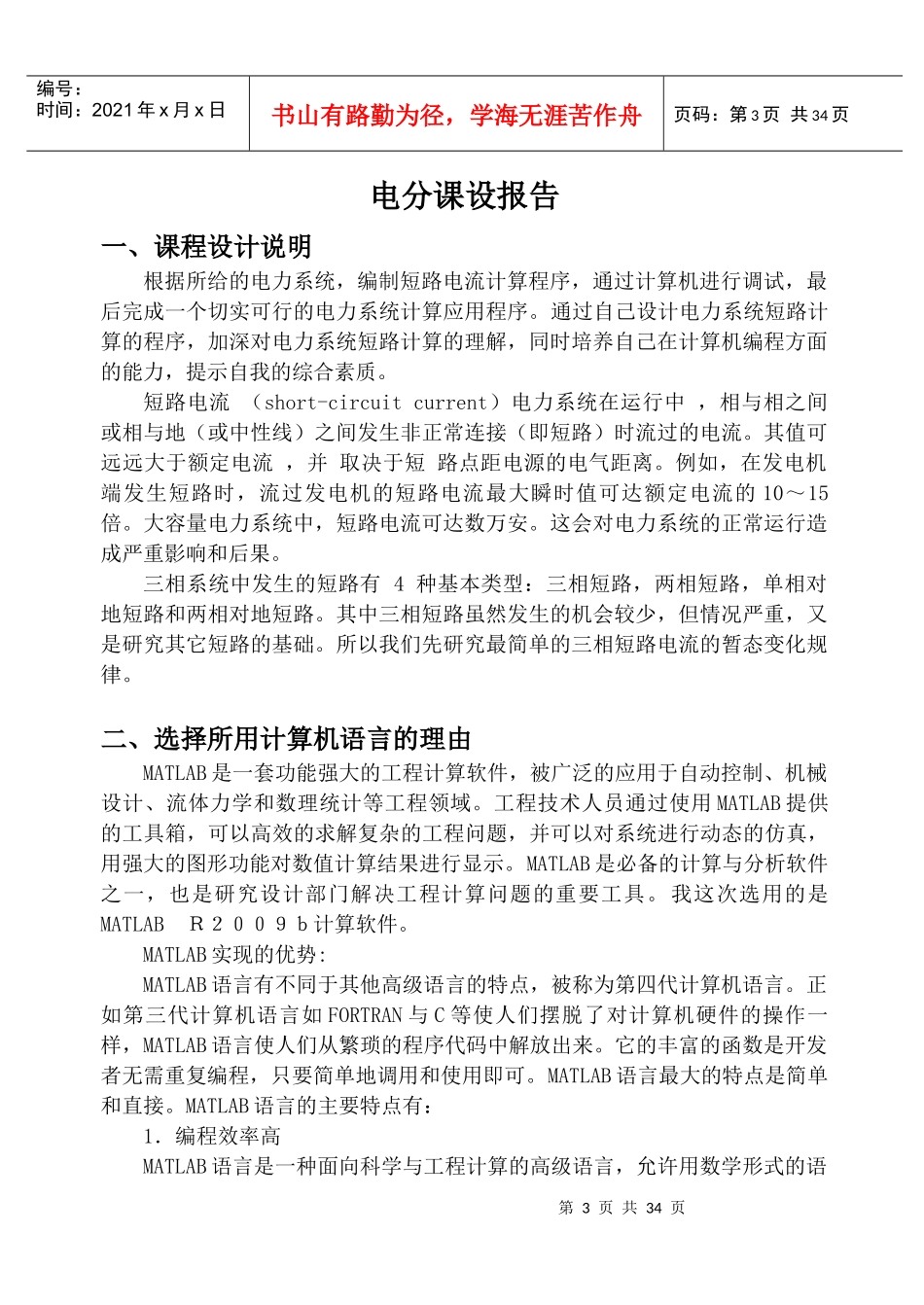

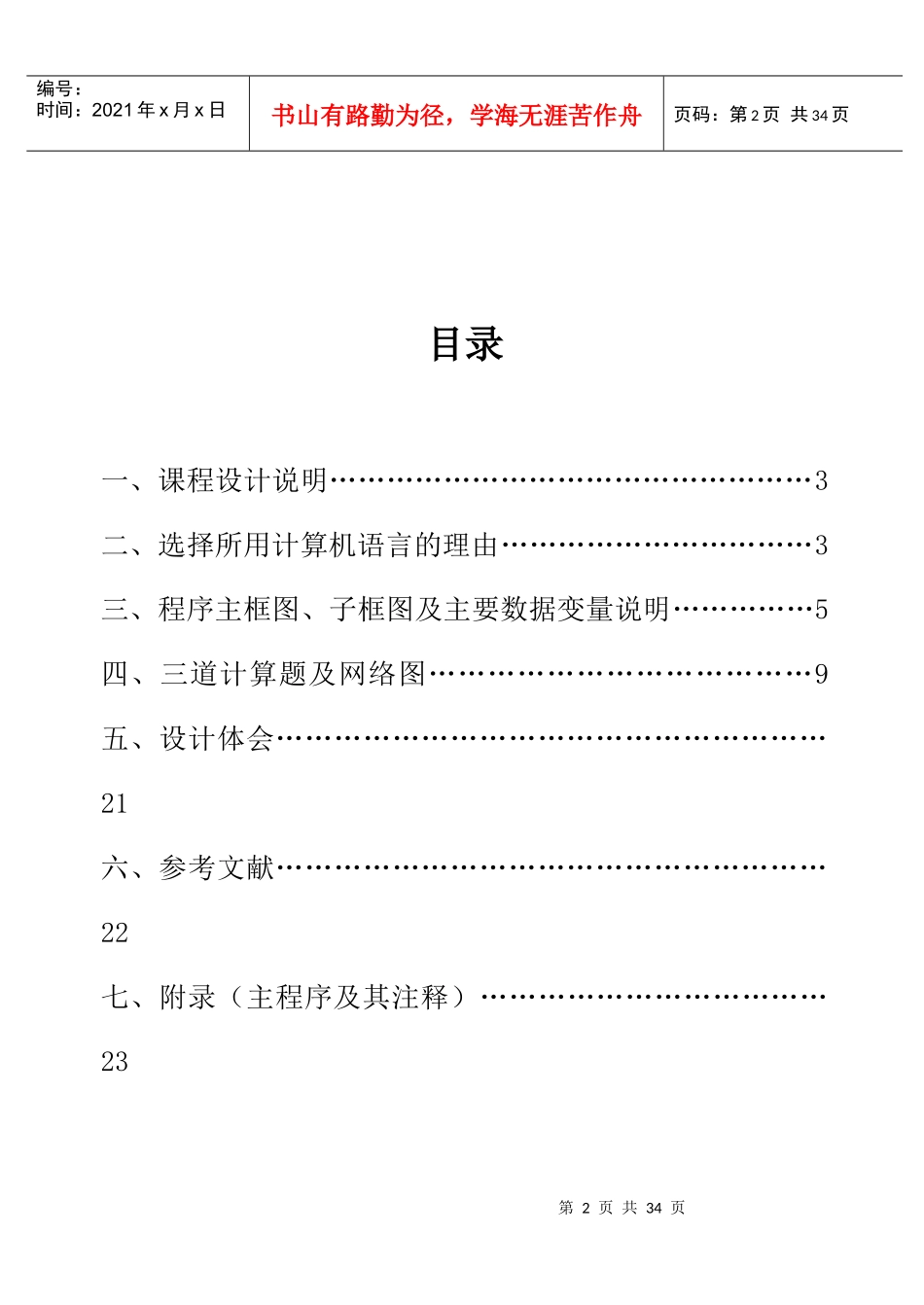

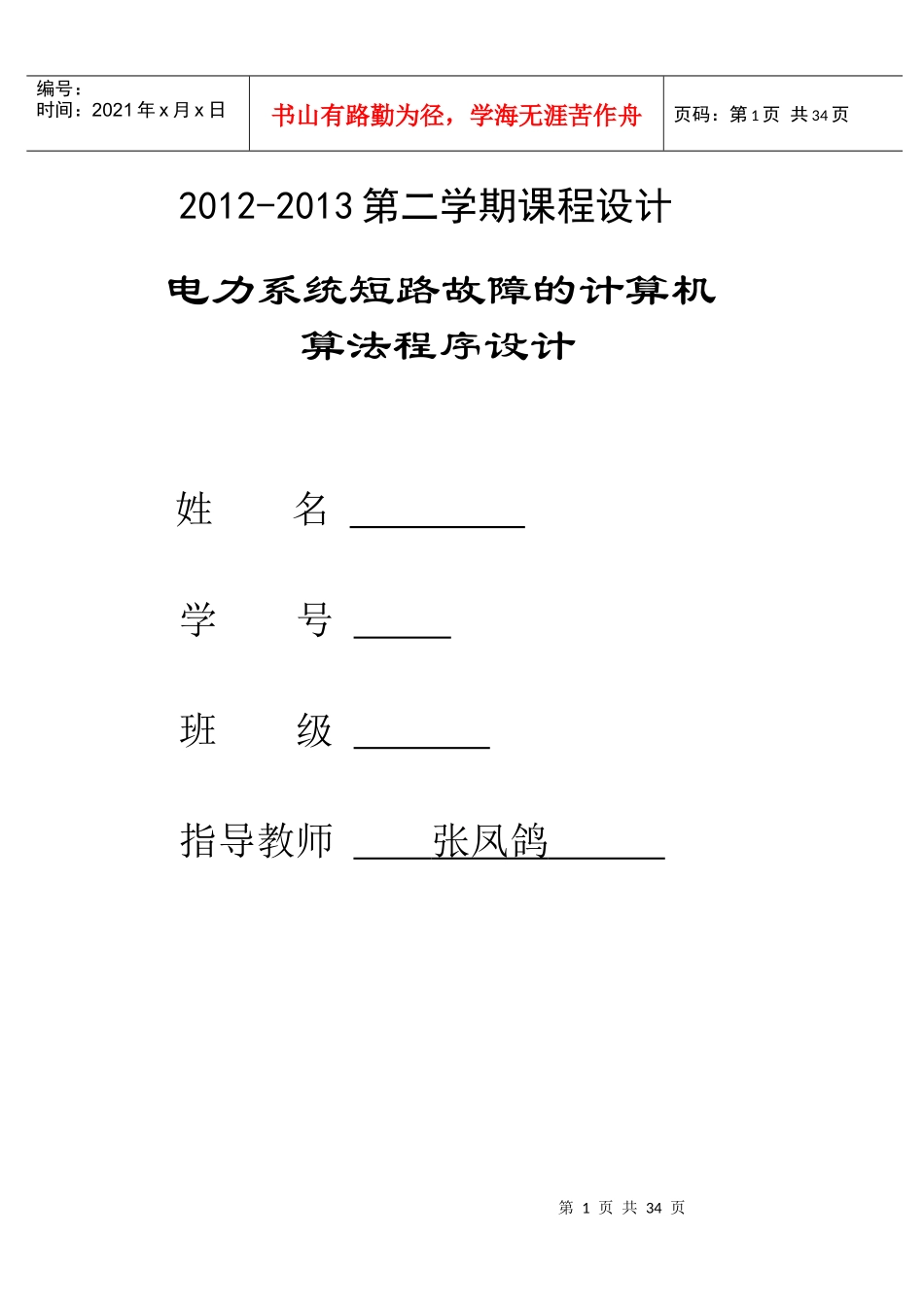

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页2012-2013第二学期课程设计电力系统短路故障的计算机算法程序设计姓名学号班级指导教师张凤鸽第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页目录一、课程设计说明……………………………………………3二、选择所用计算机语言的理由……………………………3三、程序主框图、子框图及主要数据变量说明……………5四、三道计算题及网络图…………………………………9五、设计体会…………………………………………………21六、参考文献…………………………………………………22七、附录（主程序及其注释）………………………………23第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页电分课设报告一、课程设计说明根据所给的电力系统，编制短路电流计算程序，通过计算机进行调试，最后完成一个切实可行的电力系统计算应用程序。通过自己设计电力系统短路计算的程序，加深对电力系统短路计算的理解，同时培养自己在计算机编程方面的能力，提示自我的综合素质。短路电流（short-circuitcurrent）电力系统在运行中，相与相之间或相与地（或中性线）之间发生非正常连接（即短路）时流过的电流。其值可远远大于额定电流，并取决于短路点距电源的电气距离。例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达额定电流的10～15倍。大容量电力系统中，短路电流可达数万安。这会对电力系统的正常运行造成严重影响和后果。三相系统中发生的短路有4种基本类型：三相短路，两相短路，单相对地短路和两相对地短路。其中三相短路虽然发生的机会较少，但情况严重，又是研究其它短路的基础。所以我们先研究最简单的三相短路电流的暂态变化规律。二、选择所用计算机语言的理由MATLAB是一套功能强大的工程计算软件，被广泛的应用于自动控制、机械设计、流体力学和数理统计等工程领域。工程技术人员通过使用MATLAB提供的工具箱，可以高效的求解复杂的工程问题，并可以对系统进行动态的仿真，用强大的图形功能对数值计算结果进行显示。MATLAB是必备的计算与分析软件之一，也是研究设计部门解决工程计算问题的重要工具。我这次选用的是MATLABＲ２００９ｂ计算软件。MATLAB实现的优势:MATLAB语言有不同于其他高级语言的特点，被称为第四代计算机语言。正如第三代计算机语言如FORTRAN与C等使人们摆脱了对计算机硬件的操作一样，MATLAB语言使人们从繁琐的程序代码中解放出来。它的丰富的函数是开发者无需重复编程，只要简单地调用和使用即可。MATLAB语言最大的特点是简单和直接。MATLAB语言的主要特点有：1．编程效率高MATLAB语言是一种面向科学与工程计算的高级语言，允许用数学形式的语第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页言编写程序，且比BASIC、FORTRAN和C等语言更加接近我们书写计算公式的思维方式，用MATLAB编写程序犹如在演算纸上排列公式与求解问题。因此，也可通俗地称MATLAB语言为演算纸式科学算法语言。由于它编程简单，所以编程效率高，易学易懂。2．高效方便的矩阵和数组运算MATLAB语言像BASIC、FORTRAN和C语言一样规定了矩阵的算术运算符、关系运算符、逻辑运算符、条件运算符及赋值运算符，而且这些运算符大部分可以毫无改变的照搬到数组建的运算中。有些如算术运算符只要增加“.”就可以用于数组建间的运算。另外，它不需定义数组的维数，并给出矩阵函数、特殊矩阵专门的库函数，使之在求解数字图像处理问题时显得大为简洁、高效、方便，这是其他高级语言所不能相比的。3．用户使用方便MATLAB语言是一种解释执行的语言(在没有被专门的工具编译之前)，它灵活、方便，起跳时程序手段丰富，调试速度快，需要学习时间少。人们用任何一种语言编程和调试一般都要经过四个步骤：编辑、编译、连接，以及执行和调试。各个步骤之间是顺序关系，编程的过程就是在他们之间作瀑布型的循环。MATLAB语言与其它语言相比，较好的解决了上述问...
