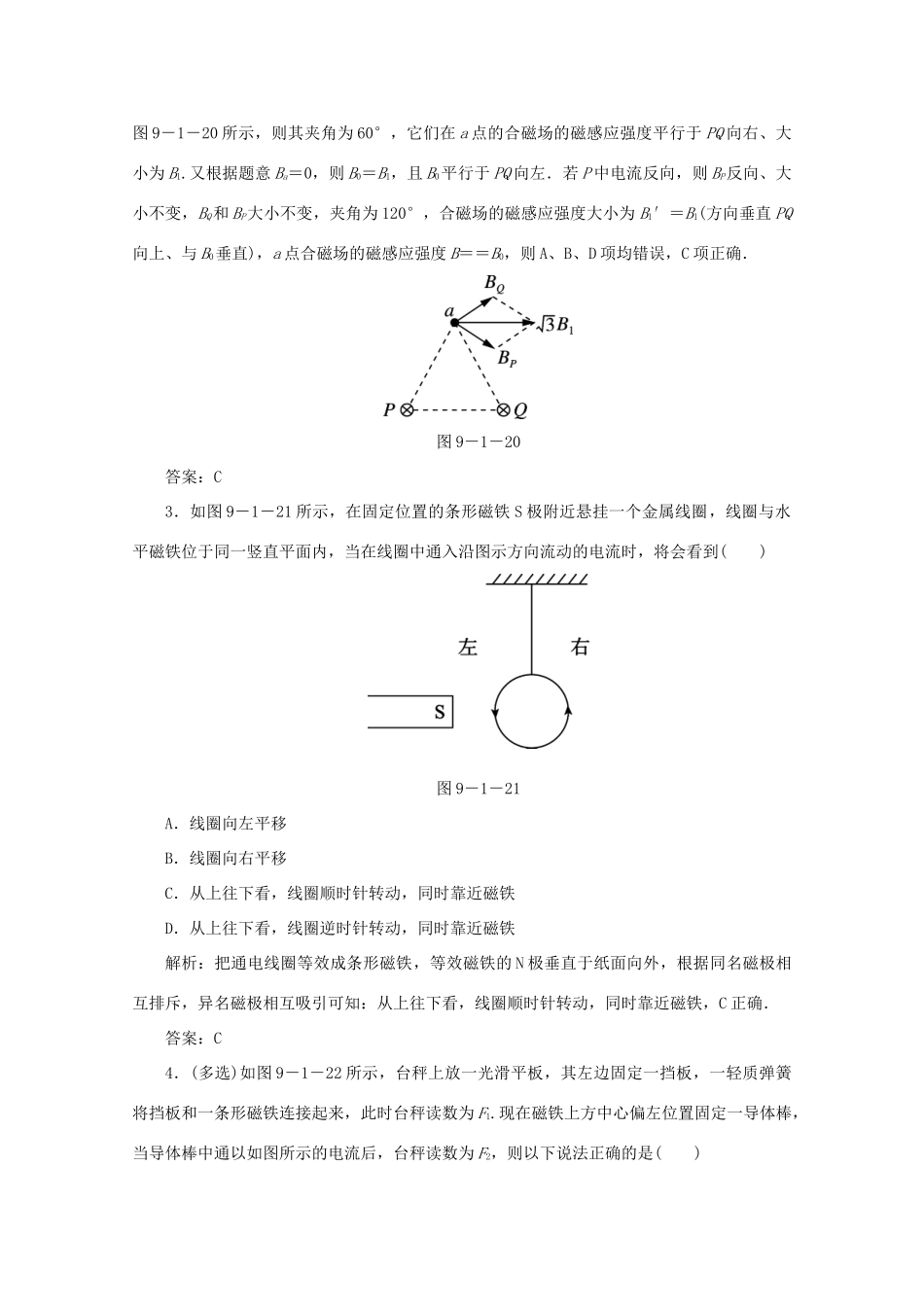

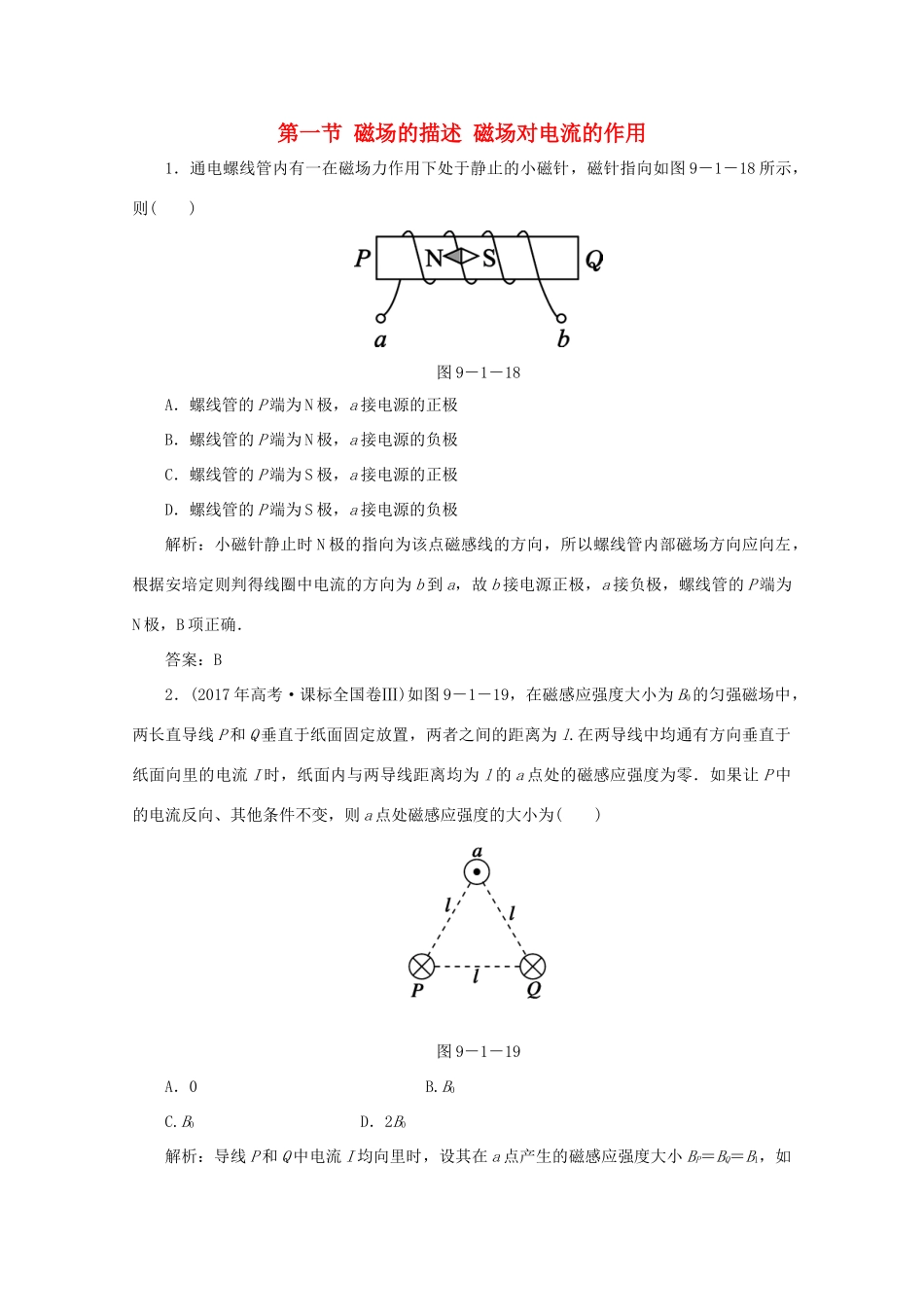

第一节磁场的描述磁场对电流的作用1．通电螺线管内有一在磁场力作用下处于静止的小磁针，磁针指向如图9－1－18所示，则()图9－1－18A．螺线管的P端为N极，a接电源的正极B．螺线管的P端为N极，a接电源的负极C．螺线管的P端为S极，a接电源的正极D．螺线管的P端为S极，a接电源的负极解析：小磁针静止时N极的指向为该点磁感线的方向，所以螺线管内部磁场方向应向左，根据安培定则判得线圈中电流的方向为b到a，故b接电源正极，a接负极，螺线管的P端为N极，B项正确．答案：B2．(2017年高考·课标全国卷Ⅲ)如图9－1－19，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l.在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零．如果让P中的电流反向、其他条件不变，则a点处磁感应强度的大小为()图9－1－19A．0B.B0C.B0D．2B0解析：导线P和Q中电流I均向里时，设其在a点产生的磁感应强度大小BP＝BQ＝B1，如图9－1－20所示，则其夹角为60°，它们在a点的合磁场的磁感应强度平行于PQ向右、大小为B1.又根据题意Ba＝0，则B0＝B1，且B0平行于PQ向左．若P中电流反向，则BP反向、大小不变，BQ和BP大小不变，夹角为120°，合磁场的磁感应强度大小为B1′＝B1(方向垂直PQ向上、与B0垂直)，a点合磁场的磁感应强度B＝＝B0，则A、B、D项均错误，C项正确．图9－1－20答案：C3．如图9－1－21所示，在固定位置的条形磁铁S极附近悬挂一个金属线圈，线圈与水平磁铁位于同一竖直平面内，当在线圈中通入沿图示方向流动的电流时，将会看到()图9－1－21A．线圈向左平移B．线圈向右平移C．从上往下看，线圈顺时针转动，同时靠近磁铁D．从上往下看，线圈逆时针转动，同时靠近磁铁解析：把通电线圈等效成条形磁铁，等效磁铁的N极垂直于纸面向外，根据同名磁极相互排斥，异名磁极相互吸引可知：从上往下看，线圈顺时针转动，同时靠近磁铁，C正确．答案：C4．(多选)如图9－1－22所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为F1.现在磁铁上方中心偏左位置固定一导体棒，当导体棒中通以如图所示的电流后，台秤读数为F2，则以下说法正确的是()图9－1－22A．弹簧长度将变长B．弹簧长度将变短C．F1>F2D．F1FN2，即台秤示数F1>F2，在水平方向上，由于F′有向左的分力，磁铁压缩弹簧，所以弹簧长度变短．图9－1－23答案：BC5．(沈阳四校联考)(多选)一质量为0.06kg、长为0.1m的金属棒MN用两根长度均为1m的绝缘细线悬挂于天花板的顶端，现在金属棒所在的空间加一竖直向下的磁感应强度大小为0.5T的匀强磁场，当在金属棒中通有恒定的电流后，金属棒能在竖直平面内摆动，当金属棒摆到最高点时，细线与竖直方向的夹角为37°，已知一切阻力可忽略不计，g＝10m/s2，sin37°＝0.6，cos37°＝0.8.下列正确的说法是()图9－1－24A．金属棒在摆动到最高点的过程中，机械能增加B．金属棒在摆动到最高点的过程中，机械能先增加后减少C．通入金属棒中的电流为9AD．通入金属棒中的电流为4A解析：金属棒的长度用l表示，细线的长度用R表示，则在金属棒上升过程中，安培力做正功，机械能一直增加，A正确，B错误；由动能定理知W安－W重＝0，即BIlRsin37°＝mgR(1－cos37°)，代入数值得I＝4A，C错误，D正确．答案：AD
