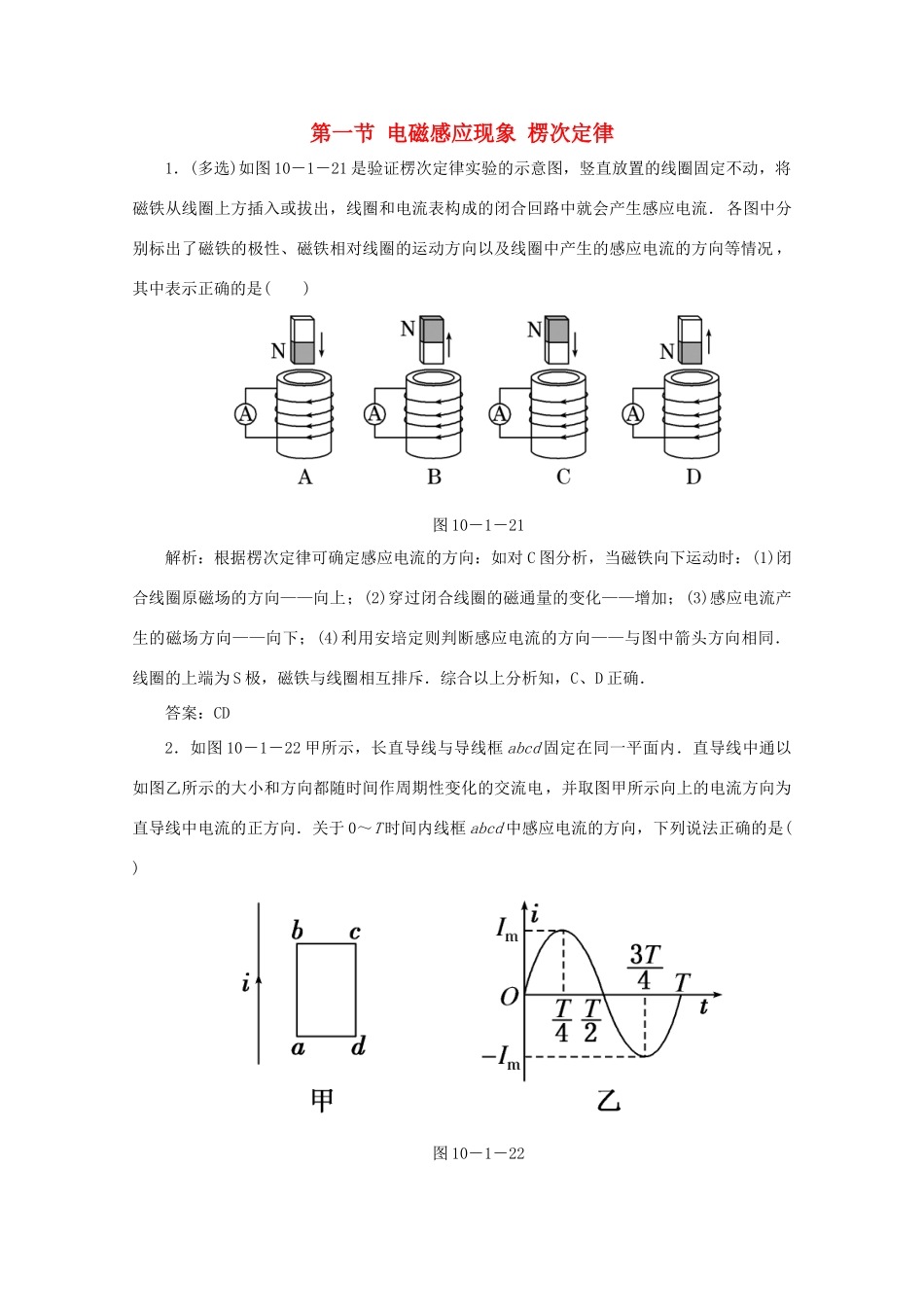

第一节电磁感应现象楞次定律1．(多选)如图10－1－21是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是()图10－1－21解析：根据楞次定律可确定感应电流的方向：如对C图分析，当磁铁向下运动时：(1)闭合线圈原磁场的方向——向上；(2)穿过闭合线圈的磁通量的变化——增加；(3)感应电流产生的磁场方向——向下；(4)利用安培定则判断感应电流的方向——与图中箭头方向相同．线圈的上端为S极，磁铁与线圈相互排斥．综合以上分析知，C、D正确．答案：CD2．如图10－1－22甲所示，长直导线与导线框abcd固定在同一平面内．直导线中通以如图乙所示的大小和方向都随时间作周期性变化的交流电，并取图甲所示向上的电流方向为直导线中电流的正方向．关于0～T时间内线框abcd中感应电流的方向，下列说法正确的是()图10－1－22A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向解析：由题图乙，在0～时间内电流正向增大，根据安培定则，矩形线圈所处的磁场垂直纸面向里，由于磁通量增大，由增反减同，矩形线圈中的感应磁场应垂直纸面向外，感应电流为逆时针，同理，～，～，～T内感应电流的方向依次为顺时针、顺时针、逆时针，故D正确．答案：D3．如图10－1－23所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()图10－1－23A．始终有感应电流自a向b流过电流表GB．始终有感应电流自b向a流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流解析：条形磁铁从左边进入螺线管的过程中
