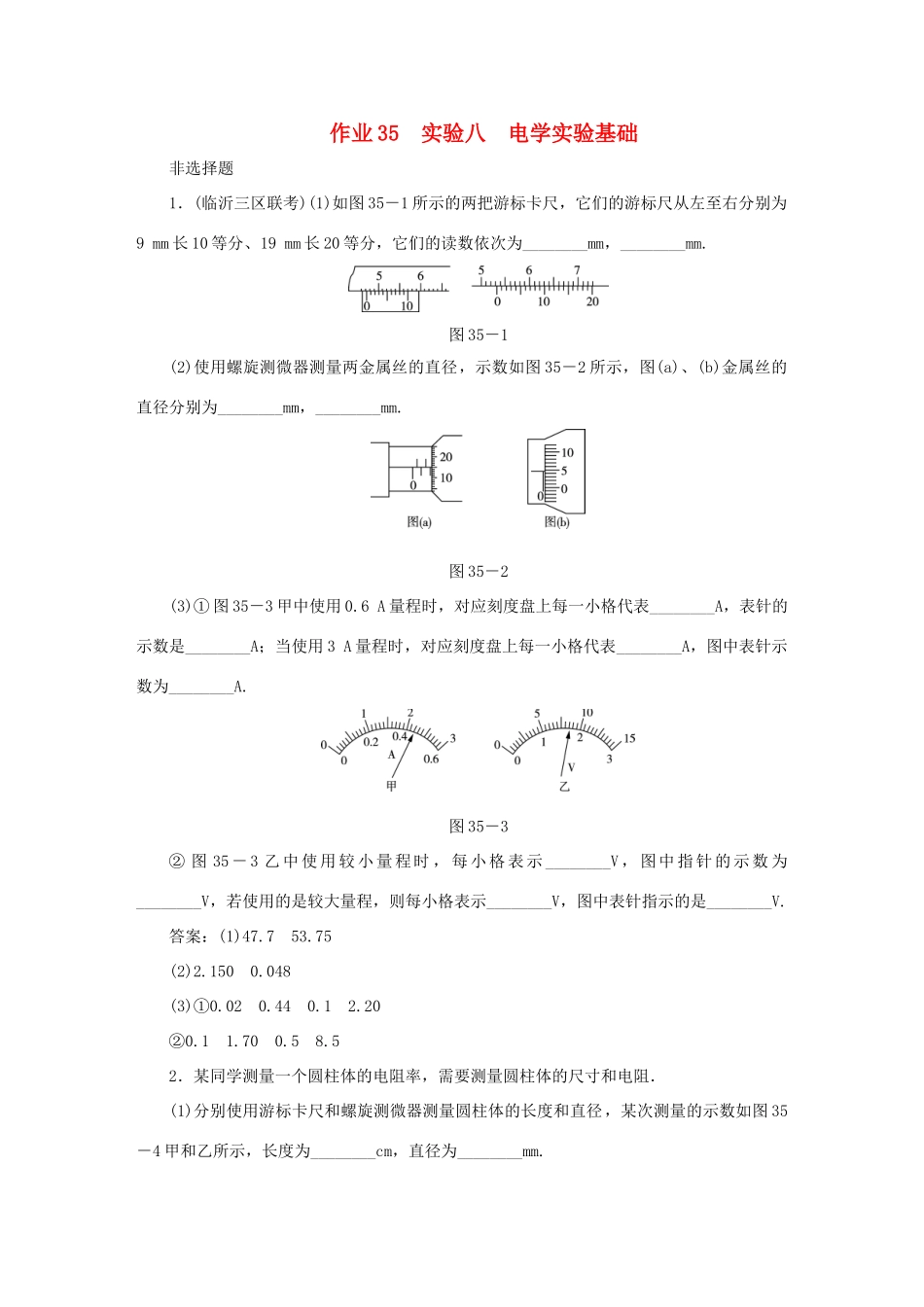

作业35实验八电学实验基础非选择题1．(临沂三区联考)(1)如图35－1所示的两把游标卡尺，它们的游标尺从左至右分别为9mm长10等分、19mm长20等分，它们的读数依次为________mm，________mm.图35－1(2)使用螺旋测微器测量两金属丝的直径，示数如图35－2所示，图(a)、(b)金属丝的直径分别为________mm，________mm.图35－2(3)①图35－3甲中使用0.6A量程时，对应刻度盘上每一小格代表________A，表针的示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A.图35－3②图35－3乙中使用较小量程时，每小格表示________V，图中指针的示数为________V，若使用的是较大量程，则每小格表示________V，图中表针指示的是________V.答案：(1)47.753.75(2)2.1500.048(3)①0.020.440.12.20②0.11.700.58.52．某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻．(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图35－4甲和乙所示，长度为________cm，直径为________mm.图35－4(2)按图35－4丙连接电路后，实验操作如下：①将滑动变阻器R1的阻值置于最________(填“大”或“小”)处；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；②将电阻箱R2的阻值调至最________(填“大”或“小”)，将S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2的阻值为1280Ω；③由此可知，圆柱体的电阻为________Ω.解析：(1)长度l＝5.0cm＋1×mm＝5.01cm；直径d＝5mm＋31.5×0.01mm＝5.315mm.(2)①为保护电路使电路中电流不会超出电流表量程，应将滑动变阻器接入电路的阻值置于最大处．②为使电路中电流较小，使电流表示数逐渐变大，电阻箱阻值也应先调至最大．(3)将S1闭合，S2拨向接点1时，其等效电路图如图35－5(a)所示．图35－5当S2拨向接点2时，其等效电路图如图35－5(b)所示．由闭合电路欧姆定律知I＝，当I相同均为I0时，R2＝R圆柱体，所以R圆柱体＝1280Ω.答案：(1)5.015.315(2)①大②大(3)12803．(安徽淮北一中四模)为了描绘标有“3V0.4W”的小灯泡的伏安特性曲线，要求小灯泡电压能从零开始变化．所给器材如下：A．电流表(0～200mA，内阻约0.5Ω)；B．电流表(0～0.6A，内阻约0.01Ω)；C．电压表(0～3V，内阻约5kΩ)；D．电压表(0～15V，内阻约50kΩ)；E．滑动变阻器(0～10Ω，0.5A)；F．滑动变阻器(0～1kΩ，0.1A)；G．电源(3V)，开关一个，导线若干．(1)实验中所用的电流表应选__________，电压表应选____________，滑动变阻器应选____________．(填器材前面的序号)(2)要求电压从零开始测量并减小实验误差，应选甲、乙、丙、丁中的哪一个电路图________．测出的电阻值比真实值偏________(填“大”或“小”)．图35－6解析：(1)小灯泡额定电压为3V，电压表选C，小灯泡额定电流为I＝≈0.13A，电流表选A，实验要求小灯泡电压能从零开始变化，故滑动变阻器采用分压式接法，滑动变阻器选择总电阻较小的E.(2)小灯泡正常发光时的电阻R＝＝22.5Ω<，所以电流表外接，因此应选电路图甲；由于电压表的分流作用，电流测量值偏大，所以电阻测量值偏小．答案：(1)ACE(2)甲小4．某实验小组在某次物理实验中，描绘一个标有“3V1.5W”小灯泡的伏安特性曲线．(1)在方框内画出实验电路原理图．(2)实验过程中某次电表的示数如图35－7所示，则I＝________A，U＝________V.图35－7(3)如图35－8所示为本次实验得到的小灯泡的伏安特性曲线图．由图可知，小灯泡两端的电压为1.2V时的电阻为________Ω(保留三位有效数字)．图35－8图35－9解析：(1)本实验要作图象，滑动变阻器应采用分压接法，小灯泡电阻较小，电流表用外接法；(2)电流表的量程应选0～0.6A，根据指针所指的位置，电流表的读数为0.44A，电压表的量程应选0～3V，根据指针所指的位置，电压表的读数为2.40V；(3)根据图象，当小灯泡两端的电压是1.2V时，电流为0.32A，则R＝＝3.75Ω.答案：(1)如图35－9所示(2)0.442.40(3)3.755．有一个电阻Rx，其阻值大约是10Ω，请选择适当的器材，以便测量其阻值．可供选择的电路如图35－10所示．可供选择的器材是：图35－10A．电动势4.5V、内阻...
