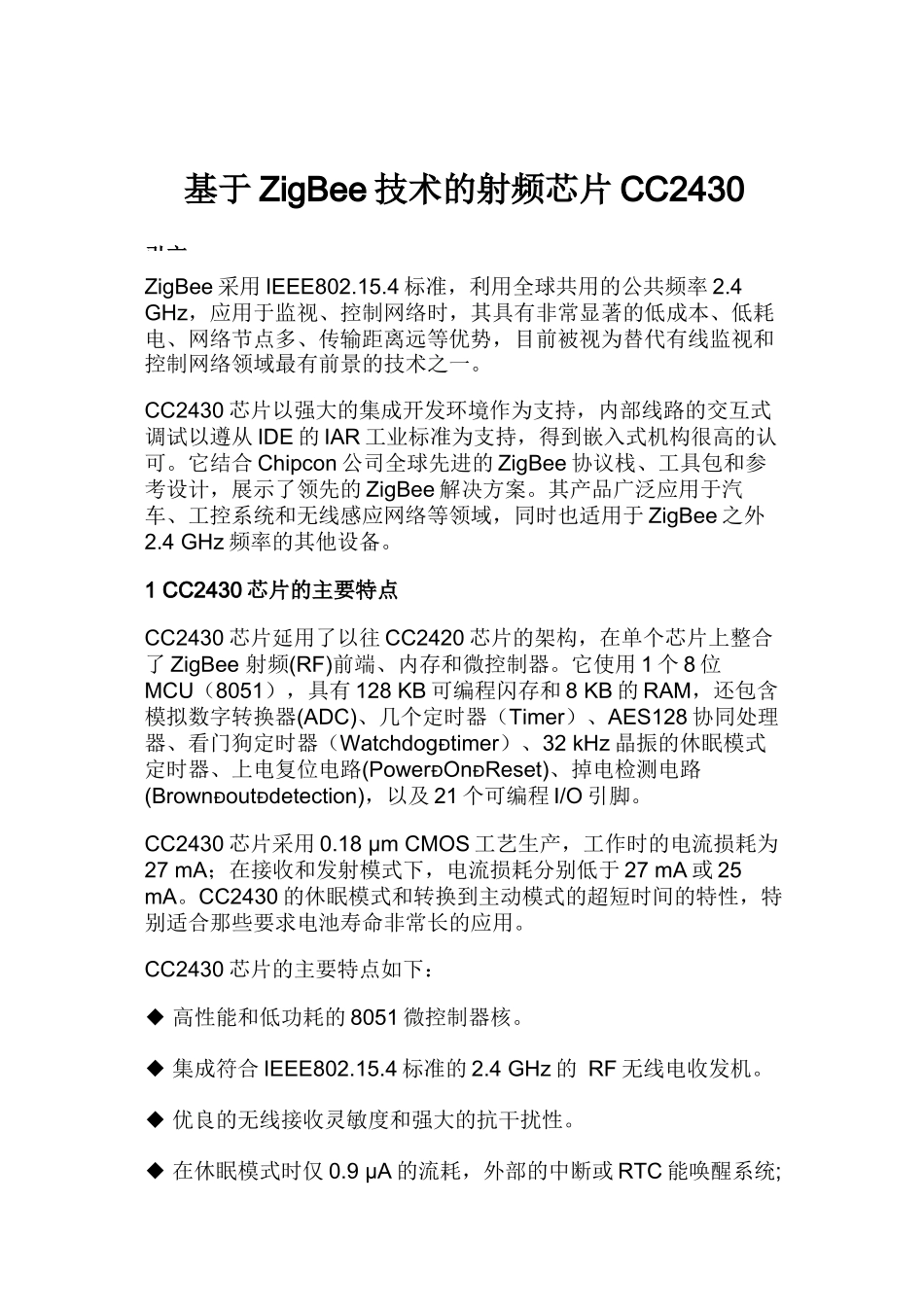

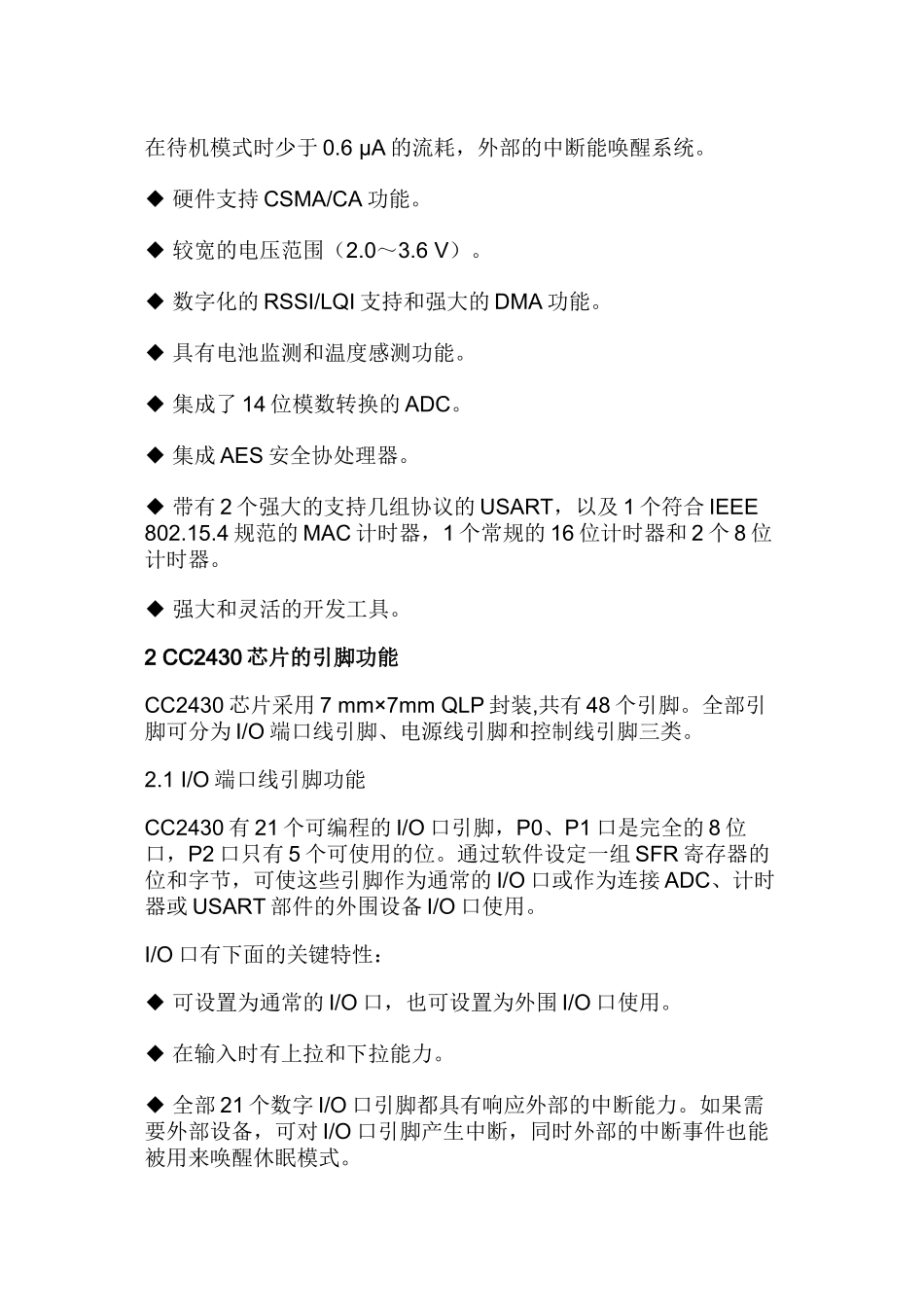

基于ZigBee技术的射频芯片CC2430引言ZigBee采用IEEE802.15.4标准，利用全球共用的公共频率2.4GHz，应用于监视、控制网络时，其具有非常显著的低成本、低耗电、网络节点多、传输距离远等优势，目前被视为替代有线监视和控制网络领域最有前景的技术之一。CC2430芯片以强大的集成开发环境作为支持，内部线路的交互式调试以遵从IDE的IAR工业标准为支持，得到嵌入式机构很高的认可。它结合Chipcon公司全球先进的ZigBee协议栈、工具包和参考设计，展示了领先的ZigBee解决方案。其产品广泛应用于汽车、工控系统和无线感应网络等领域，同时也适用于ZigBee之外2.4GHz频率的其他设备。1CC2430芯片的主要特点CC2430芯片延用了以往CC2420芯片的架构，在单个芯片上整合了ZigBee射频(RF)前端、内存和微控制器。它使用1个8位MCU（8051），具有128KB可编程闪存和8KB的RAM，还包含模拟数字转换器(ADC)、几个定时器（Timer）、AES128协同处理器、看门狗定时器（Watchdogtimer）、32kHz晶振的休眠模式定时器、上电复位电路(PowerOnReset)、掉电检测电路(Brownoutdetection)，以及21个可编程I/O引脚。CC2430芯片采用0.18μmCMOS工艺生产，工作时的电流损耗为27mA；在接收和发射模式下，电流损耗分别低于27mA或25mA。CC2430的休眠模式和转换到主动模式的超短时间的特性，特别适合那些要求电池寿命非常长的应用。CC2430芯片的主要特点如下：◆高性能和低功耗的8051微控制器核。◆集成符合IEEE802.15.4标准的2.4GHz的RF无线电收发机。◆优良的无线接收灵敏度和强大的抗干扰性。◆在休眠模式时仅0.9μA的流耗，外部的中断或RTC能唤醒系统;在待机模式时少于0.6μA的流耗，外部的中断能唤醒系统。◆硬件支持CSMA/CA功能。◆较宽的电压范围（2.0～3.6V）。◆数字化的RSSI/LQI支持和强大的DMA功能。◆具有电池监测和温度感测功能。◆集成了14位模数转换的ADC。◆集成AES安全协处理器。◆带有2个强大的支持几组协议的USART，以及1个符合IEEE802.15.4规范的MAC计时器，1个常规的16位计时器和2个8位计时器。◆强大和灵活的开发工具。2CC2430芯片的引脚功能CC2430芯片采用7mm×7mmQLP封装,共有48个引脚。全部引脚可分为I/O端口线引脚、电源线引脚和控制线引脚三类。2.1I/O端口线引脚功能CC2430有21个可编程的I/O口引脚，P0、P1口是完全的8位口，P2口只有5个可使用的位。通过软件设定一组SFR寄存器的位和字节，可使这些引脚作为通常的I/O口或作为连接ADC、计时器或USART部件的外围设备I/O口使用。I/O口有下面的关键特性：◆可设置为通常的I/O口，也可设置为外围I/O口使用。◆在输入时有上拉和下拉能力。◆全部21个数字I/O口引脚都具有响应外部的中断能力。如果需要外部设备，可对I/O口引脚产生中断，同时外部的中断事件也能被用来唤醒休眠模式。1～6脚（P1_2～P1_7）:具有4mA输出驱动能力。8，9脚（P1_0，P1_1）:具有20mA的驱动能力。11～18脚（P0_0～P0_7）:具有4mA输出驱动能力。43，44，45，46，48脚（P2_4，P2_3，P2_2，P2_1，P2_0）:具有4mA输出驱动能力。2.2电源线引脚功能7脚（DVDD）：为I/O提供2.0～3.6V工作电压。20脚（AVDD_SOC）：为模拟电路连接2.0～3.6V的电压。23脚（AVDD_RREG）：为模拟电路连接2.0～3.6V的电压。24脚（RREG_OUT）：为25，27～31，35～40引脚端口提供1.8V的稳定电压。25脚(AVDD_IF1)：为接收器波段滤波器、模拟测试模块和VGA的第一部分电路提供1.8V电压。27脚（AVDD_CHP）：为环状滤波器的第一部分电路和充电泵提供1.8V电压。28脚（VCO_GUARD）:VCO屏蔽电路的报警连接端口。29脚（AVDD_VCO）:为VCO和PLL环滤波器最后部分电路提供1.8V电压。30脚（AVDD_PRE）:为预定标器、Div2和LO缓冲器提供1.8V的电压。31脚（AVDD_RF1）:为LNA、前置偏置电路和PA提供1.8V的电压。33脚（TXRX_SWITCH）:为PA提供调整电压。35脚（AVDD_SW）:为LNA/PA交换电路提供1.8V电压。36脚（AVDD_RF2）:为接收和发射混频器提供1.8V电压。37脚（AVDD_IF2）:为低通滤波器和VGA的最后部分电路提供1.8V电压。38脚（AVDD_ADC）:为ADC和DAC的模拟电路部分提供1.8V电压。39脚（DVDD_ADC）:为ADC的数字电路部分...
