通风空调质量通病与防治第二版VIP免费

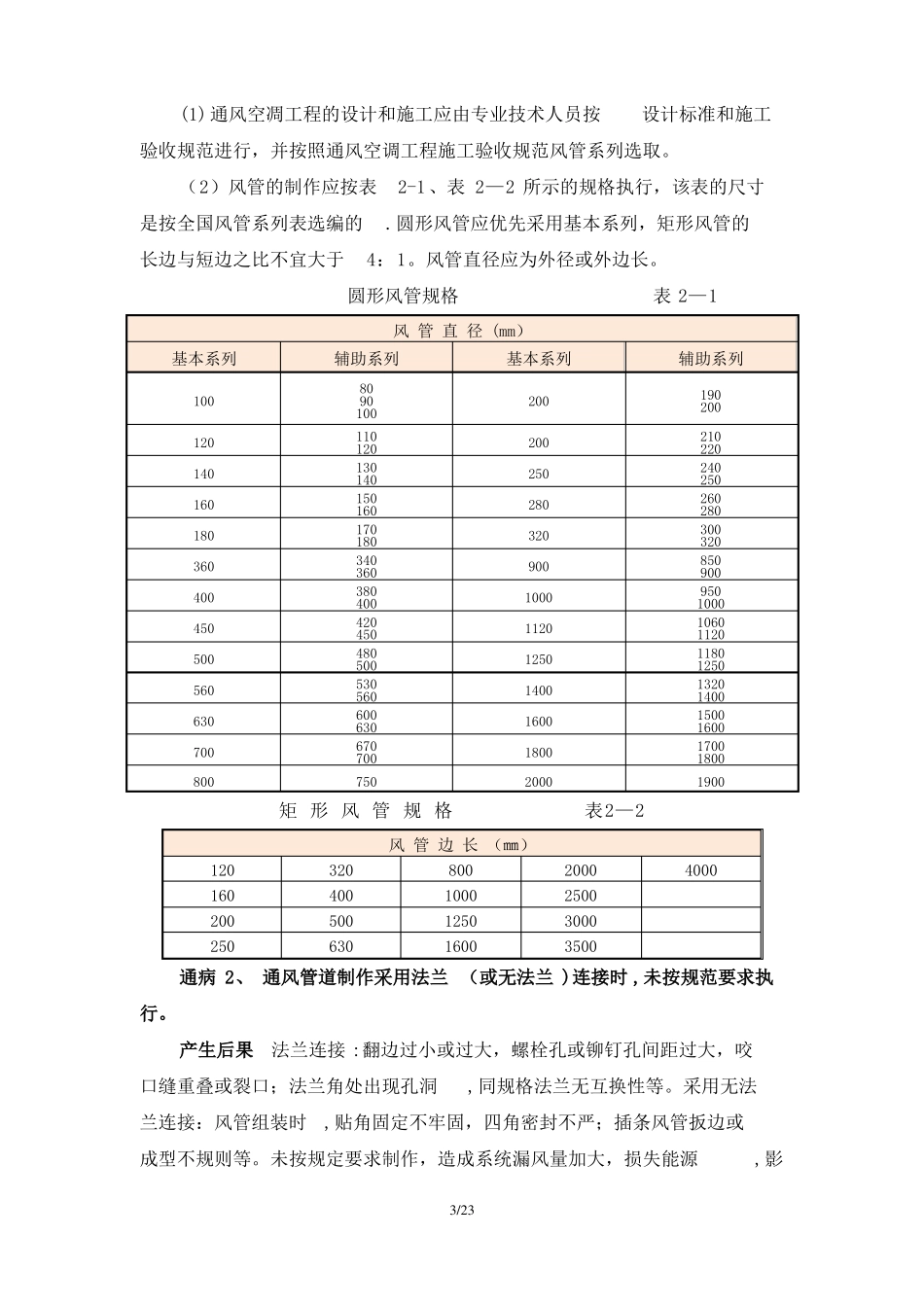

通风空调工程质量通病及防治手册目录通病1、不按规范进行通风空调系统风管规格设计，任意扩大风管的宽高比。通病2、通风管道制作采用法兰（或无法兰)连接时，未按规范要求执行.通病3、风管制作过程中随意更改通风管道壁厚和法兰角钢型号。通病4、矩形弯管内不按规定设置导流片。通病5、风管采用的钢板厚度达不到标准及不按规定加固。通病6、不按系统类别控制风管的严密性。通病7、风管系统采用组合法兰连接时接口漏风。通病8、风管安装完毕后进行测孔安装.通病9、风管支、吊架间距过大.通病10不锈钢板风管系统采用碳素钢法兰、连接螺栓和支吊架.通病11、可伸缩性金属或非金属软风管的长度超过2m。通病12、砖、结构风道与金属风管连接处未设预埋件或密封缝隙过大或连接处不严密。通病13、空气净化系统按一般通风系统施工.通病l4、通风空调系统中的防火阀和排烟阀（口)，未做动作试验就安装或安装位置不正确。通病15、连接通风与空调设备的柔性短管采用易燃及吸水材料；矩形短管安装时产生扭曲。通病16、风管系统安装后不按规定作漏光、漏风检验和试验。通病17、盘管风机安装前未进行单机试运转及水压试验。通病18、风机盘管、空调机组的连接管及支吊架安装不规则。通病19、冷凝水管道安装倒坡或空调机组冷凝水管未按要求设置水封。通病20、空调冷热水铜管管道系统的接口渗水。通病21、离心式通风机进、出口风管接口型式选择不当。1/23通病22、空调机组风速过大、水盘的水封高度不够。通病23、系统风量达不到设计要求。通病24、风管或水管隔热层固定不牢。通病25、消声器内表面在运输安装过程中造成损伤.通病26、消声器、消声弯管未单独设置支、吊架.通病27、空调水管道波纹补偿器安装与管道不同心。通病28风管穿越墙壁、楼板的套管不符合要求通病29空调风管、通风风管用的填料不符合要求，用石棉绳作填料。通病30镀锌铁皮风管的法兰连接处的铁皮翻边太短,可能造成漏风通病31防火阀或较大调节阀未设置单独支架，阀门安装时未考虑执行机构操作性。通病32空调系统中，使用防火帆布作为柔性连接时未作保温处理，系统夏季运行时出现结露情况。通病33管路出现急弯，矩形风管出现宽、高急变等明显增大局部阻力的管件，严重影响系统压头。通病34空调通风中，出风口处气流不畅,造成风口结露。通病35设备安装时，设备重量与弹簧减振器不匹配，造成弹簧变形量过大或过小。所安装的减振器受力不均.通病36防火阀距墙表面距离过远。通病37镀锌钢板及各类含有复合保护层的钢板采用焊接方法连接通病38长条形送风口静压箱过扁、与风管连接口过少、送风管开口偏离通病1、不按规范进行通风空调系统风管规格设计，任意扩大风管的宽高比.产生后果业主或设计人员(包括非本专业人员从事通风设计）为了追求有效利用房间的净高，或因各专业之间缺少协调，不严格执行规范要求，随意设计或任意扩大风管的宽高比。造成有些通风工程系统阻力加大，影响系统风量分配，达不到使用功能.防治措施2/23(1)通风空凋工程的设计和施工应由专业技术人员按设计标准和施工验收规范进行，并按照通风空调工程施工验收规范风管系列选取。（2）风管的制作应按表2-1、表2—2所示的规格执行，该表的尺寸是按全国风管系列表选编的.圆形风管应优先采用基本系列，矩形风管的长边与短边之比不宜大于4：1。风管直径应为外径或外边长。圆形风管规格表2—1风管直径(mm）基本系列100120140160180360400450500560630700800辅助系列8090100110120130140150160170180340360380400420450480500530560600630670700750基本系列2002002502803209001000112012501400160018002000辅助系列190200210220240250260280300320850900950100010601120118012501320140015001600170018001900矩形风管规格表2—2风管边长（㎜）12016020025032040050063080010001250160020002500300035004000通病2、通风管道制作采用法兰（或无法兰)连接时,未按规范要求执行。产生后果法兰连接:翻边过小或过大，螺栓孔或铆钉孔间距过大，咬口缝重叠或裂口；法兰角处出现孔洞,同规格法兰无互换性等。采用无法兰连接：风管组装时,贴角固定不牢固，四角密封不严；插条风管扳边或成型...
