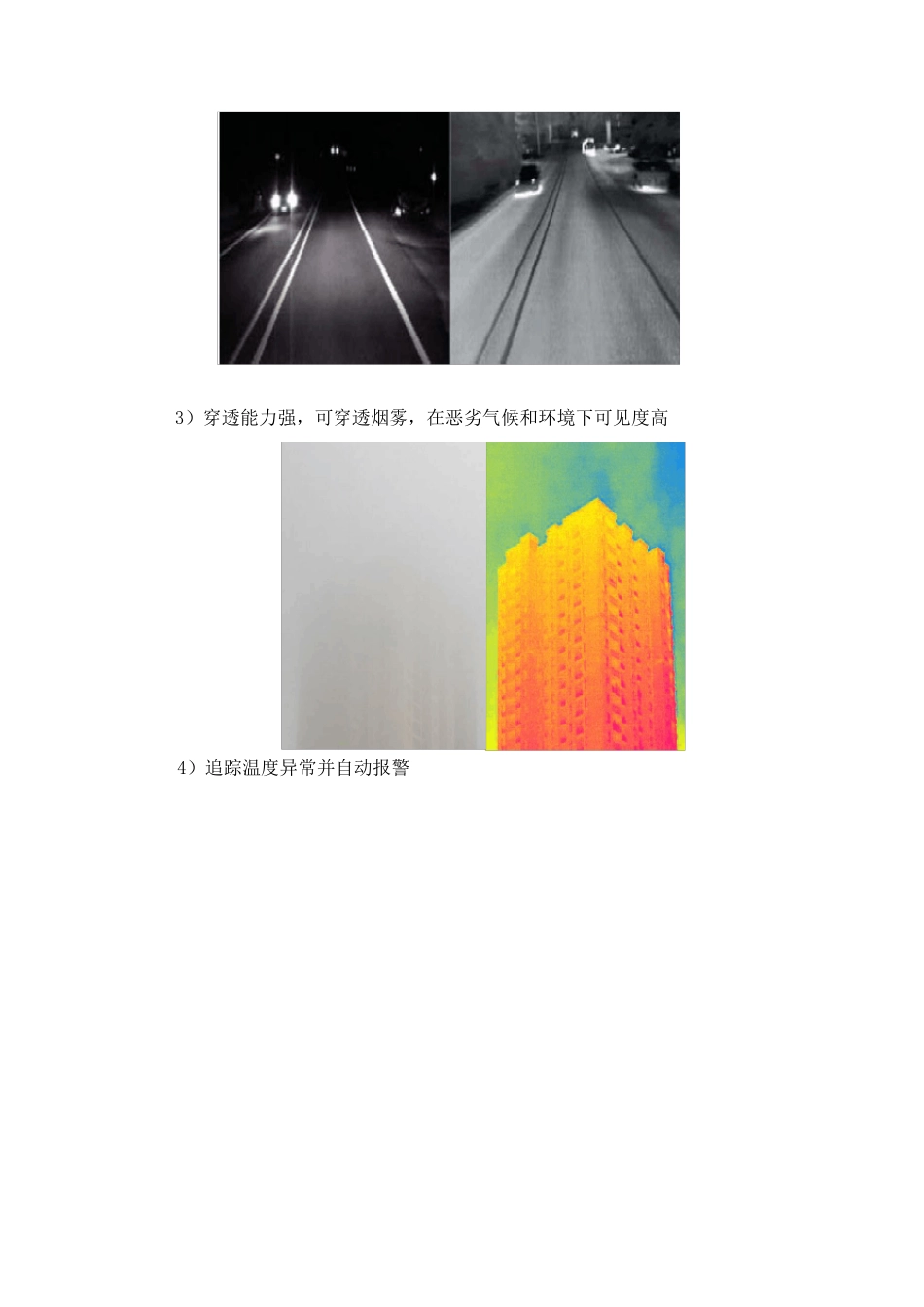

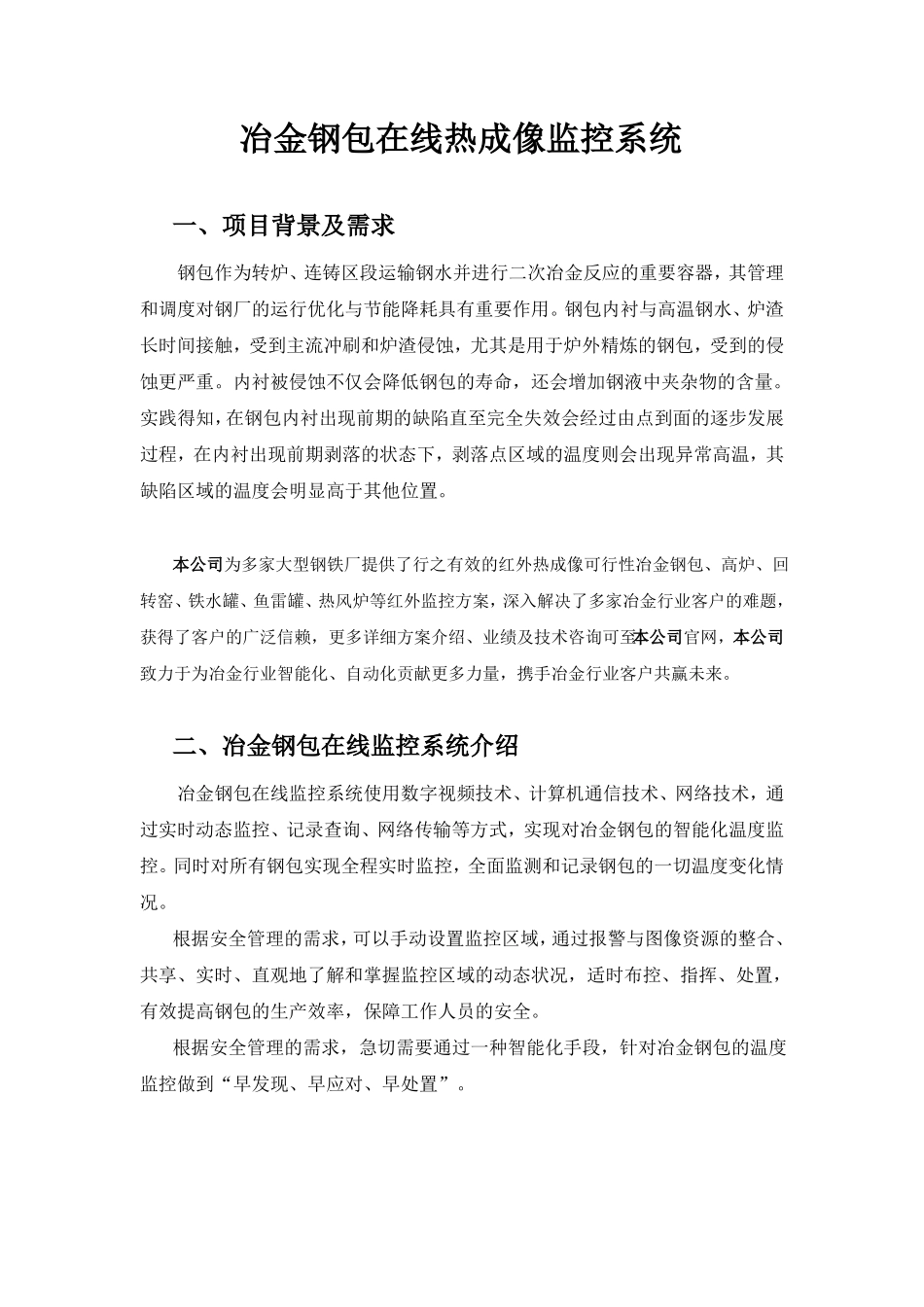

冶金钢包在线热成像监控系统一、项目背景及需求钢包作为转炉、连铸区段运输钢水并进行二次冶金反应的重要容器，其管理和调度对钢厂的运行优化与节能降耗具有重要作用。钢包内衬与高温钢水、炉渣长时间接触，受到主流冲刷和炉渣侵蚀，尤其是用于炉外精炼的钢包，受到的侵蚀更严重。内衬被侵蚀不仅会降低钢包的寿命，还会增加钢液中夹杂物的含量。实践得知，在钢包内衬出现前期的缺陷直至完全失效会经过由点到面的逐步发展过程，在内衬出现前期剥落的状态下，剥落点区域的温度则会出现异常高温，其缺陷区域的温度会明显高于其他位置。本公司为多家大型钢铁厂提供了行之有效的红外热成像可行性冶金钢包、高炉、回转窑、铁水罐、鱼雷罐、热风炉等红外监控方案，深入解决了多家冶金行业客户的难题，获得了客户的广泛信赖，更多详细方案介绍、业绩及技术咨询可至本公司官网，本公司致力于为冶金行业智能化、自动化贡献更多力量，携手冶金行业客户共赢未来。二、冶金钢包在线监控系统介绍冶金钢包在线监控系统使用数字视频技术、计算机通信技术、网络技术，通过实时动态监控、记录查询、网络传输等方式，实现对冶金钢包的智能化温度监控。同时对所有钢包实现全程实时监控，全面监测和记录钢包的一切温度变化情况。根据安全管理的需求，可以手动设置监控区域，通过报警与图像资源的整合、共享、实时、直观地了解和掌握监控区域的动态状况，适时布控、指挥、处置，有效提高钢包的生产效率，保障工作人员的安全。根据安全管理的需求，急切需要通过一种智能化手段，针对冶金钢包的温度监控做到“早发现、早应对、早处置”。三、冶金钢包在线监控系统设计3.1在线式红外热像仪采用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热像仪。其特点如下：1）实时显示探测范围内各点温度2）不受可见光干扰3）穿透能力强，可穿透烟雾，在恶劣气候和环境下可见度高4）追踪温度异常并自动报警3.3系统软件实时显示：实时显示全辐射热图，值班人员可查看任意位置的温度，对异常情况进行录制、拍照、分析，并出具专业检测报告。温度追踪：自动对热像图整个画面或特定区域进行温升趋势分析，提早发现隐患区域。数据抓拍：可定时采集热成像图片数据，便于后期分析。高温触发拍摄与报警：当出现温度异常，监控后台可及时发现，触发报警，声光报警模块会发出报警声且软件后台会拍摄事发过程中的图片。故障自诊断：当终端设备出现故障时，系统可提醒值班人员。自定义报警阈值和等级：系统可内定义4个不同报警阈值和等级，协助工作人员对隐患发生的紧急程度和发展态势作出评估。自动分类存储：监控数据、异常数据和报警信息会自动存储在相对应的设备数据栏目中，可快速准确的调用分析。报表功能：可根据客户要求定制各种报告，并可导出为Word格式。温度曲线：软件可观测测温对象的实时温度曲线，从而进行趋势判定。3.4系统安装布置项目现场共有3个钢包需监控，钢包直径4米，高度4.3米。经过计算，共需安装12台红外热像仪。四、冶金钢包在线监控系统特点及用户效益采用冶金钢包在线监控系统，可以实时检测温度情况并按预先设定的预警值发出声光报警信号，从而使值班人员能及时采取相应的措施，确保钢包的安全生产。具备以下优点：1.不影响运输，免维护：非接触测温，不影响钢包正常运行。2.报警可视化：提供红外热像图，值班人员可迅速定位报警位置并处理。3.高分辨率红外热像自动监控：实现对钢包全覆盖、全天候监控。4.智能分析和报警：通过获取的温度数据，系统智能分析当前状态，并发出报警。5.设备自动识别管理：对与系统采集的热图（无论自动采集还是人工采集）进行自动识别，通过图像配准的方法识别出该热图能有效的设备目标，保证温度检测的有效性。6.详细设备工作状态管理：建立所有设备以及设备部件的管理体系，在报警的时候可以详细到具体隐患（发热）部位。7.自动预警：在监测过程中，如发现目标设备温度异常自动报警，报警信息有文字信息和声音信息，提示运行人员具体的报警位置状况信...
