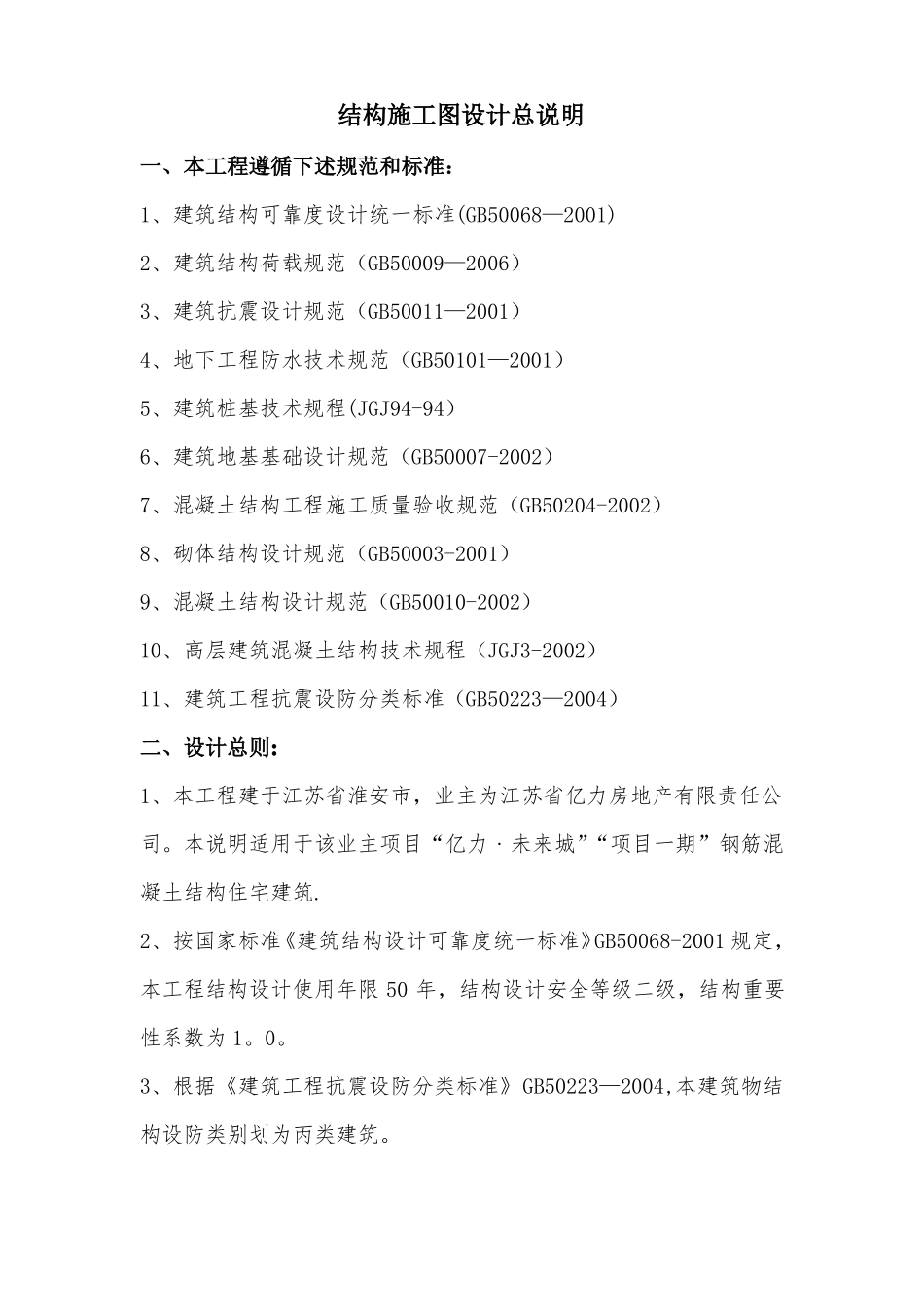

结构施工图设计总说明一、本工程遵循下述规范和标准：1、建筑结构可靠度设计统一标准(GB50068—2001)2、建筑结构荷载规范（GB50009—2006）3、建筑抗震设计规范（GB50011—2001）4、地下工程防水技术规范（GB50101—2001）5、建筑桩基技术规程(JGJ94-94）6、建筑地基基础设计规范（GB50007-2002）7、混凝土结构工程施工质量验收规范（GB50204-2002）8、砌体结构设计规范（GB50003-2001）9、混凝土结构设计规范（GB50010-2002）10、高层建筑混凝土结构技术规程（JGJ3-2002）11、建筑工程抗震设防分类标准（GB50223—2004）二、设计总则:1、本工程建于江苏省淮安市，业主为江苏省亿力房地产有限责任公司。本说明适用于该业主项目“亿力﹒未来城”“项目一期”钢筋混凝土结构住宅建筑.2、按国家标准《建筑结构设计可靠度统一标准》GB50068-2001规定，本工程结构设计使用年限50年，结构设计安全等级二级，结构重要性系数为1。0。3、根据《建筑工程抗震设防分类标准》GB50223—2004,本建筑物结构设防类别划为丙类建筑。4、根据《抗震建筑设计规范》GB50011—2001附录A,建筑物所在地抗震设防烈度为7度；设计地震分组为第一组;设计基本加速度为0.10g；勘察报告显示该地区场地类别为III类；特征周期值为0.45s。5、防火等级：一级。6、本工程基本风压取用0.40KN/M（0.40KN/M，当房屋高％%13560m时)，地面粗糙度类别为B类。7、本工程结构设计按国家及地方现行规范、规程、标准以及当地政府部门有关批文、文件的要求进行。8、本工程采用结构体系：高层住宅为混凝土剪力墙结构；商业为框架结构。9、本工程基础设计依据淮安市水利勘察设计研究院有限公司2008年4月完成，开发商提供的地质勘察报告，勘察报告显示该工程场地范围内,场地地下水对混凝土结构及混凝土结构中的钢筋无腐蚀性，对钢结构有弱腐蚀性；地基的液化等级属轻微液化.10、本项目结构设计抗震等级：普通钢筋混凝土剪力墙为三级，框架为三级。11、本工程高层住宅桩基梁筏基础，商业采用柱下条形基础。12、本工程所注尺寸以毫米为单位，标高以米为单位。所有几何尺寸均以图上标注为准不得从图面上按比例丈量.13、施工图梁配筋采用平面整体表示方法制图。规则和构造详图见中国建筑标准设计研究所出版的图集号:03G101—1《混凝土结构施工图平面整体表示方法制图规则和构造详图》。部分构造详图和构造详见工程施工说明和有关图纸。14、本施工图根据政府部门要求，必须经审图机构审查通过方可施工，审图机构盖章后的施工图应返回一套提交设计单位归档。15、物业管理部门在本工程结构使用期间应进行正常维护，未经技术鉴定或设计认可，不得改变结构用途和使用环境.16、本工程建筑物按现行结构规范方法计算的基础中心点最终沉降量控制在150mm以下.三、施工要求:1、本项目各主要分项工程（如：桩基施工、基坑开挖、结构施工、钢构件加工安装等）应由具有相应资质及技术经验的专业单位施工。并根据施工图、环境特点、地质情况、设备安装性能等资料及当地有关政府部门规定编制施工组织设计.2、施工单位编制的施工组织设计和质量控制标准应满足现行国家、地方施工验收规范、规程、标准及当地有关政府部门要求，不得擅自盲目施工和任意修改施工设计图.任何修改必须征得设计单位的许可。3、结构设计分析中未考虑冬、夏季或雨季施工措施；也未考虑特殊施工荷载.施工单位应在施工、保修期间做好结构构件维护保养工作.对临时的特殊施工荷载应作支撑及复核工作。4、分项工程验收应请开发商、勘察、施工、施工监理和设计各方参加。对复杂地基的验槽勘察部门必须提出确认意见。5、施工部门选用的材料、添加剂必须满足国家规范及国标《民用建筑工程室内环境污染控制规范》GB50325-2001的有关规定。6、结构设计施工图应与相关建筑、设备施工图同时阅图如有矛盾应及时提交设计单位复核。7、包括沉降观察记录在内的所有施工资料必须保存完整,以备提交设计和有关单位审查。8、与电梯设备相关的图纸未经供货厂家审图认可不得用于施工，电梯井道填充墙位置每层中间加设混凝土圈梁一道。四、结构材料选用：1、本工程所用热轧钢筋强度标准值如下：注：本工程所采...
