暖通施工规范企业标准VIP专享VIP免费

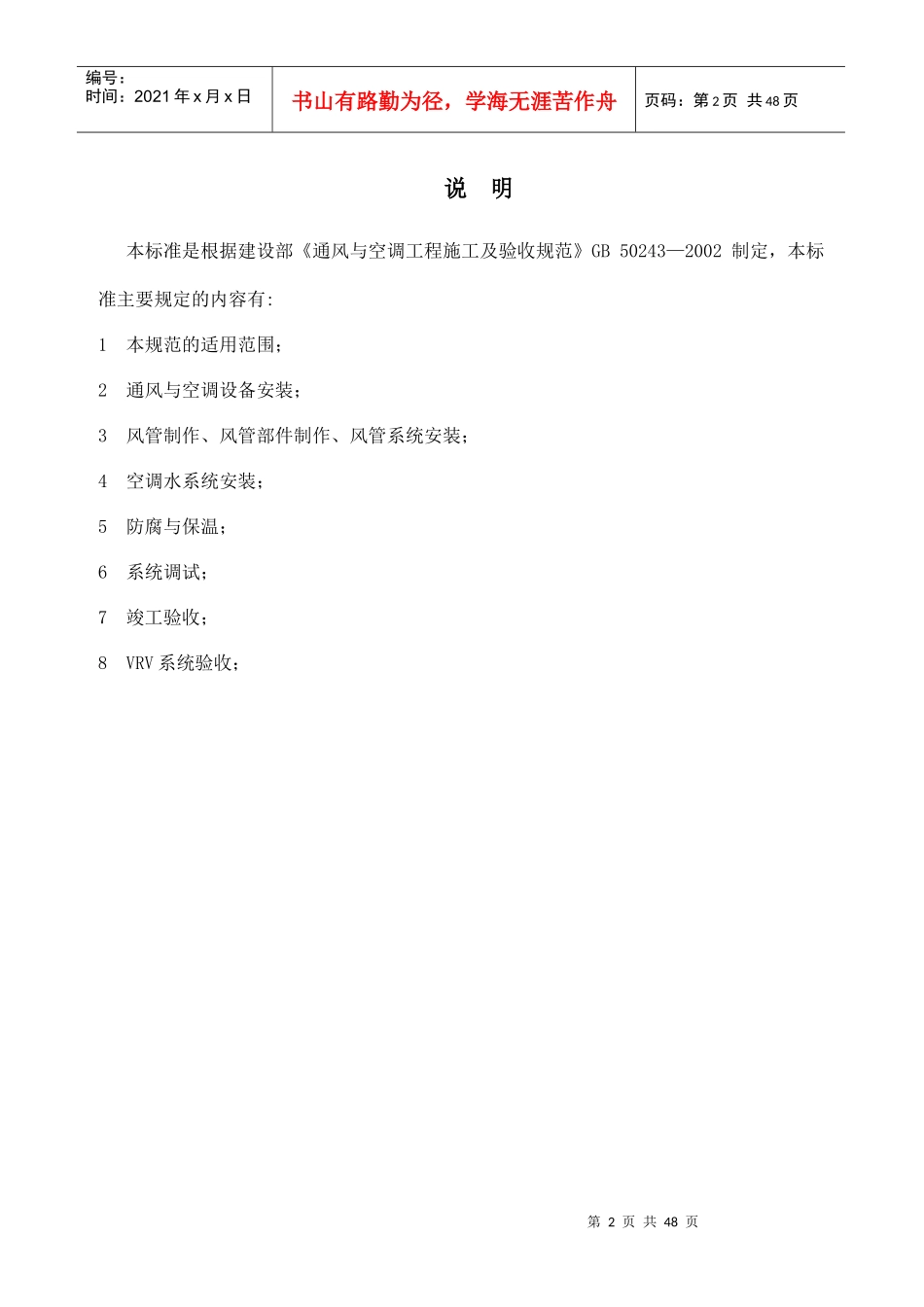

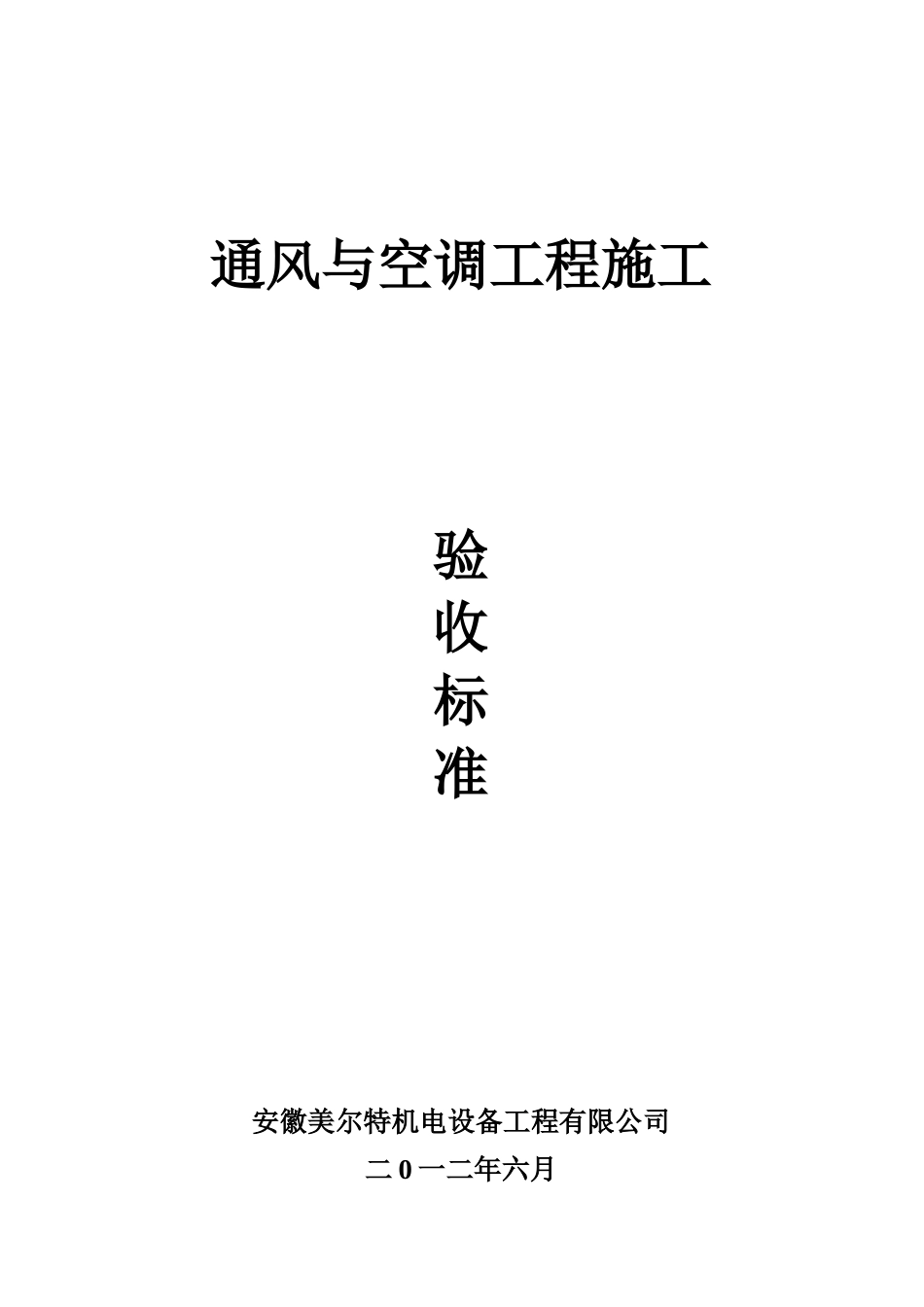

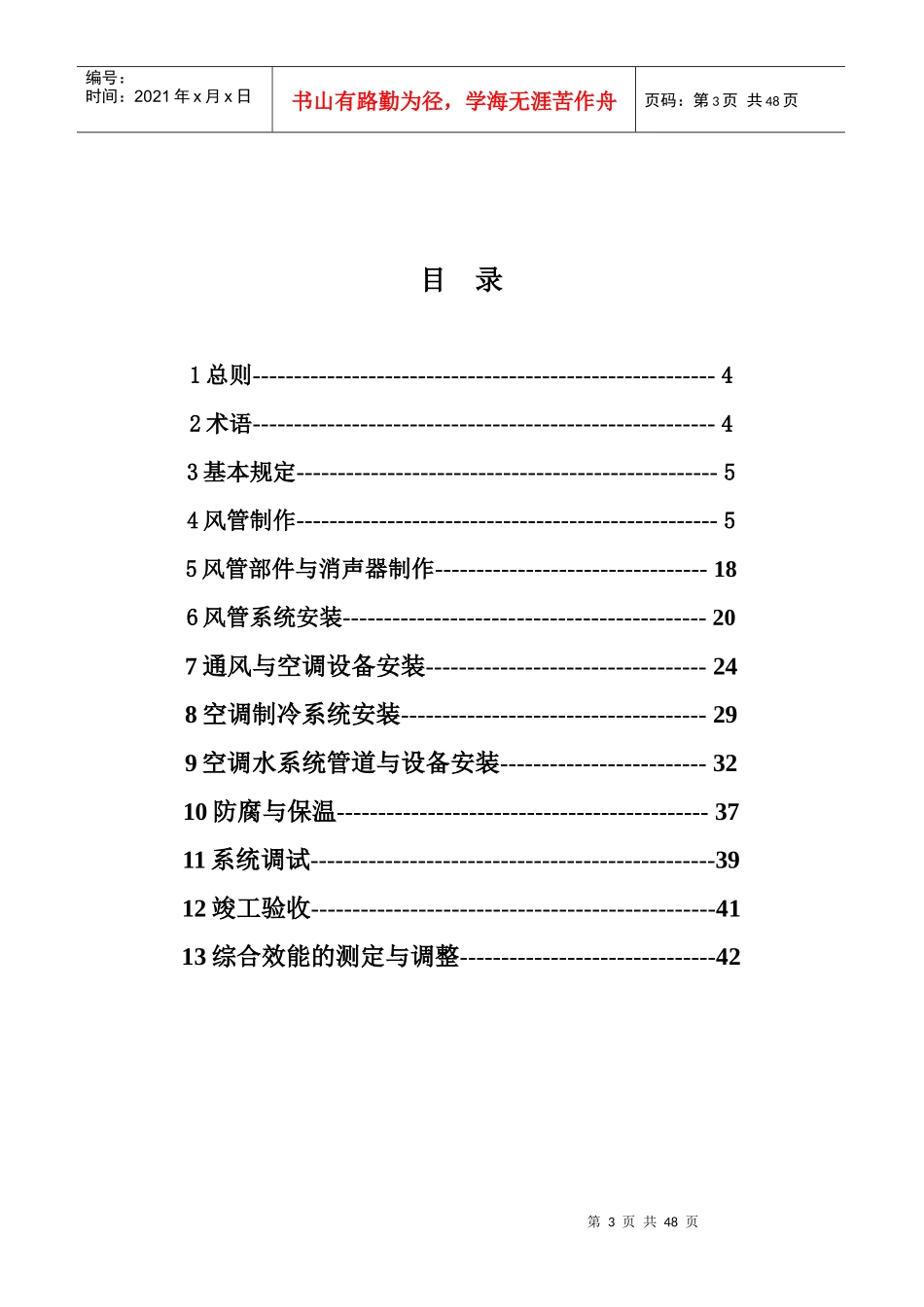

通风与空调工程施工验收标准安徽美尔特机电设备工程有限公司二0一二年六月第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页说明本标准是根据建设部《通风与空调工程施工及验收规范》GB50243—2002制定，本标准主要规定的内容有:1本规范的适用范围；2通风与空调设备安装；3风管制作、风管部件制作、风管系统安装；4空调水系统安装；5防腐与保温；6系统调试；7竣工验收；8VRV系统验收；第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页目录1总则--------------------------------------------------------42术语--------------------------------------------------------43基本规定---------------------------------------------------54风管制作---------------------------------------------------55风管部件与消声器制作---------------------------------186风管系统安装--------------------------------------------207通风与空调设备安装----------------------------------248空调制冷系统安装-------------------------------------299空调水系统管道与设备安装-------------------------3210防腐与保温---------------------------------------------3711系统调试-------------------------------------------------3912竣工验收-------------------------------------------------4113综合效能的测定与调整-------------------------------42第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页1总则1.0.1为了加强公司工程质量管理，统一公司施工质量的验收标准，保证工程质量，制定本标准。1.0.2本标准适用于安徽美尔特机电设备工程有限公司所有在建项目。1.0.3本标准应与现行国家标准《建筑工程施工质量验收统一标准》GB50300—2001、《通风与空调工程施工质量验收规范》GB50243—2002配套使用。1.0.4施工质量的验收除应执行本标准的规定外，尚应符合国家现行有关标准规范的规定。2术语2.0.1风管采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。2.0.2风道采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。2.0.3通风工程送风、排风、除尘、气力输送以及防、排烟系统工程的统称。2.0.4空调工程空气调节、空气净化与洁净室空调系统的总称。2.0.5风管配件风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。2.0.6风管部件通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。2.0.7咬口金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。2.0.8漏风量风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。2.0.9系统风管允许漏风量按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量。2.0.10漏风率空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值。2.0.11净化空调系统用于洁净空间的空气调节、空气净化系统。2.0.12漏光检测用强光源对风管的咬口、接缝、法兰及其他连接处进行透光检查，确定孔洞、缝隙等渗漏部位及数量的方法。2.0.13整体式制冷设备制冷机、冷凝器、蒸发器及系统辅助部件组装在同一机座上，而构成整体形式的制冷设备。2.0.14组装式制冷设备制冷机、冷凝器、蒸发器及辅助设备采用部分集中、部分分开安装形式的制冷设备。2.0.15风管系统的工作压力第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页指系统风管总风管处设计的最大的工作压力。2.0.16空气洁净度等级洁净空间单位体积空气中，以大于或等于被考虑粒径的粒子最大浓度限值进行划分的等级标准。2.0.17角件用于金属薄钢板法兰风管四角连接的直角型专用构件。2.0.18风机过滤器单元(FFU、FMU)由风机箱和高效过滤器等组成的用于洁净空间的单元式送风机组。2.0.19空态洁净室的设施已经建成，所有动力接通并运行，但无生产设备、材料及人员在场。2.0.20静态洁净室的设施已经建成，生产...
