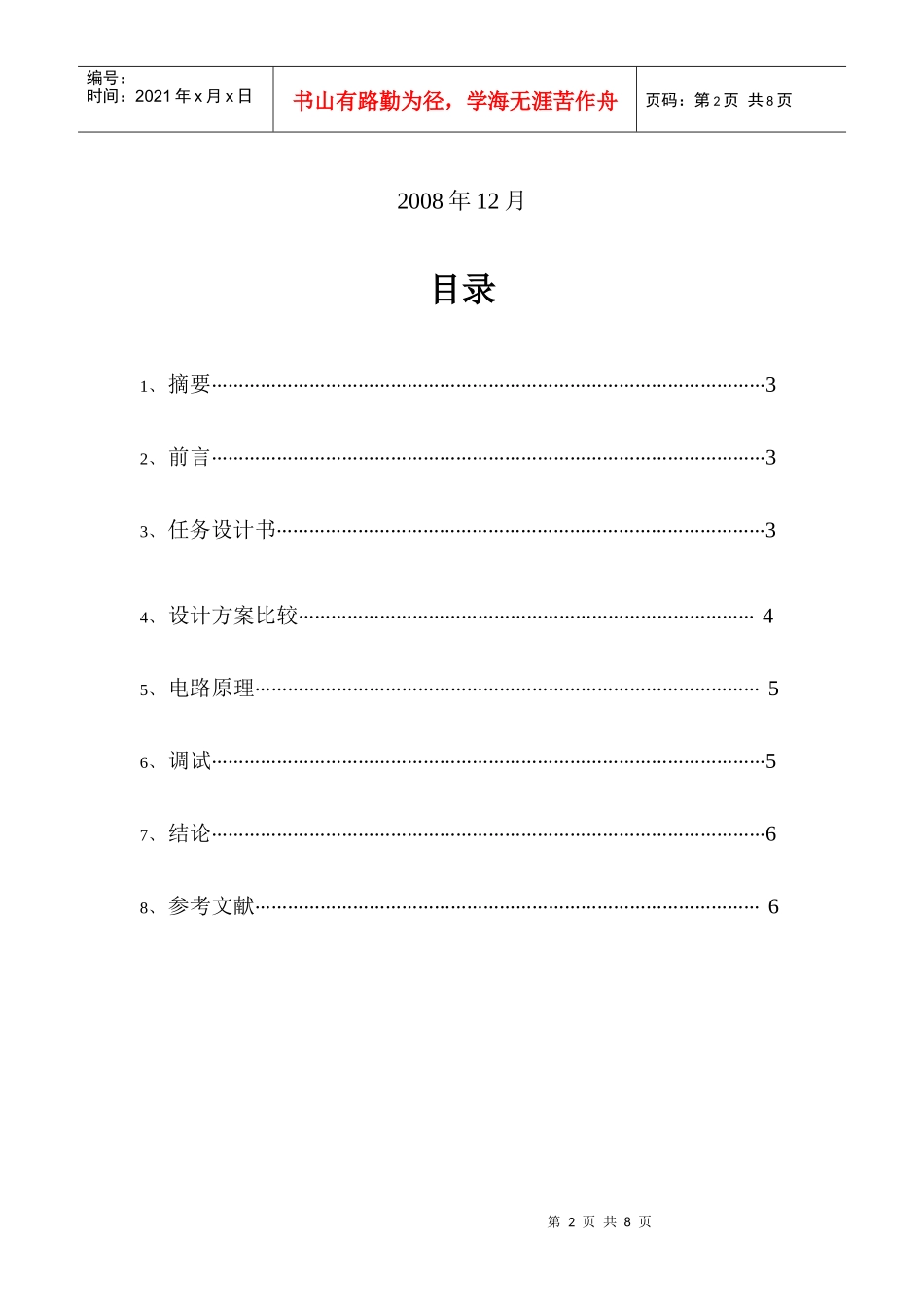

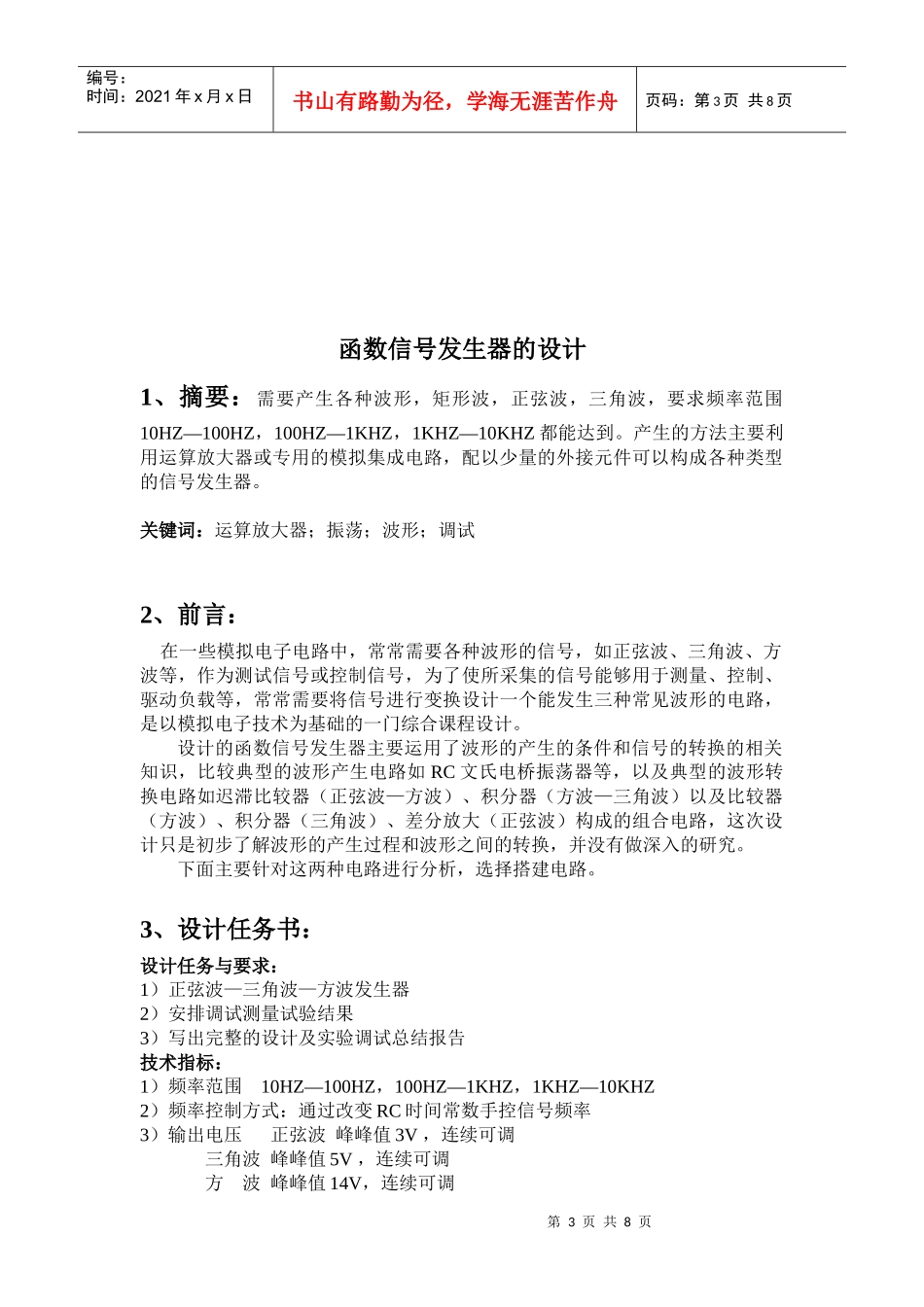

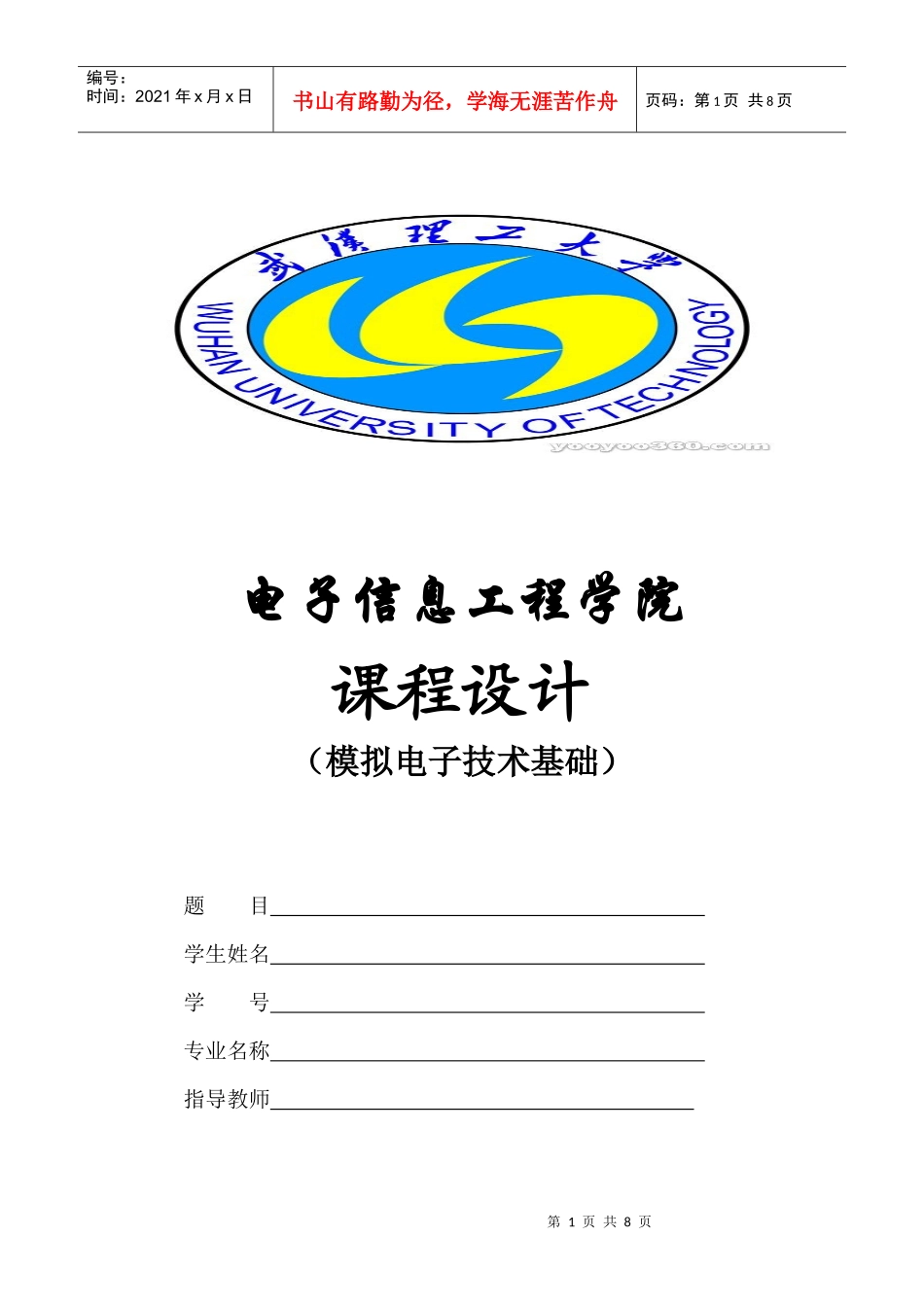

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电子信息工程学院课程设计（模拟电子技术基础）题目学生姓名学号专业名称指导教师第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2008年12月目录1、摘要…………………………………………………………………………………………32、前言…………………………………………………………………………………………33、任务设计书………………………………………………………………………………34、设计方案比较…………………………………………………………………………45、电路原理…………………………………………………………………………………56、调试…………………………………………………………………………………………57、结论…………………………………………………………………………………………68、参考文献…………………………………………………………………………………6第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页函数信号发生器的设计1、摘要：需要产生各种波形，矩形波，正弦波，三角波，要求频率范围10HZ—100HZ，100HZ—1KHZ，1KHZ—10KHZ都能达到。产生的方法主要利用运算放大器或专用的模拟集成电路，配以少量的外接元件可以构成各种类型的信号发生器。关键词：运算放大器；振荡；波形；调试2、前言：在一些模拟电子电路中，常常需要各种波形的信号，如正弦波、三角波、方波等，作为测试信号或控制信号，为了使所采集的信号能够用于测量、控制、驱动负载等，常常需要将信号进行变换设计一个能发生三种常见波形的电路，是以模拟电子技术为基础的一门综合课程设计。设计的函数信号发生器主要运用了波形的产生的条件和信号的转换的相关知识，比较典型的波形产生电路如RC文氏电桥振荡器等，以及典型的波形转换电路如迟滞比较器（正弦波—方波）、积分器（方波—三角波）以及比较器（方波）、积分器（三角波）、差分放大（正弦波）构成的组合电路，这次设计只是初步了解波形的产生过程和波形之间的转换，并没有做深入的研究。下面主要针对这两种电路进行分析，选择搭建电路。3、设计任务书：设计任务与要求：1）正弦波—三角波—方波发生器2）安排调试测量试验结果3）写出完整的设计及实验调试总结报告技术指标：1）频率范围10HZ—100HZ，100HZ—1KHZ，1KHZ—10KHZ2）频率控制方式：通过改变RC时间常数手控信号频率3）输出电压正弦波峰峰值3V，连续可调三角波峰峰值5V，连续可调方波峰峰值14V，连续可调第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页4）波形特征正弦波谐波失真小于3%三角波非线性失真小于1%方波上升时间小于2us5）扩展部分功率输出矩形波波形占空比50%—95%连续可调锯齿波斜率连续可调4、设计方案比较：方案一：RC桥式正弦波振荡器迟滞比较器积分器方案二：差分放大器产生正弦波产生方波产生三角波产生方波产生三角波V4V7C20.033uR15312D1100KR12312D20V7V7R110KU33274615+-V+V-OUTOS1OS2V7R7100kV2-12VdcR916KU13274615+-V+V-OUTOS1OS2R610KD5C30.033uR115.1kV4U23274615+-V+V-OUTOS1OS2100KR1431200R325R13100MEG0V112Vdc0R5100kVV40D4V4C110uR105.1K第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页比较器积分器5、电路原理：下面对以上两方案进行分析，并得出所要选择的方案：方案一：本方案的电路图由RC文氏电桥振荡器、迟滞比较器、积分器三部分组成。在之前的实验课上，我们做过“波形产生电路”中“RC文氏电桥振荡器”这个实验，而在本实验之后有一个“方波——三角波产生器”实验，所以很自然想到将两个电路合二为一，于是便得到如上图一的电路。本方案的思想为：首先由RC文氏电桥振荡器产生正弦波，然后通过迟滞器变换成方波，最后再经由积分器变换获得三角波输出；其中由三个100K的滑动变阻器构成本电路的可调部分，分别为上图中的R12（调节正弦波...
