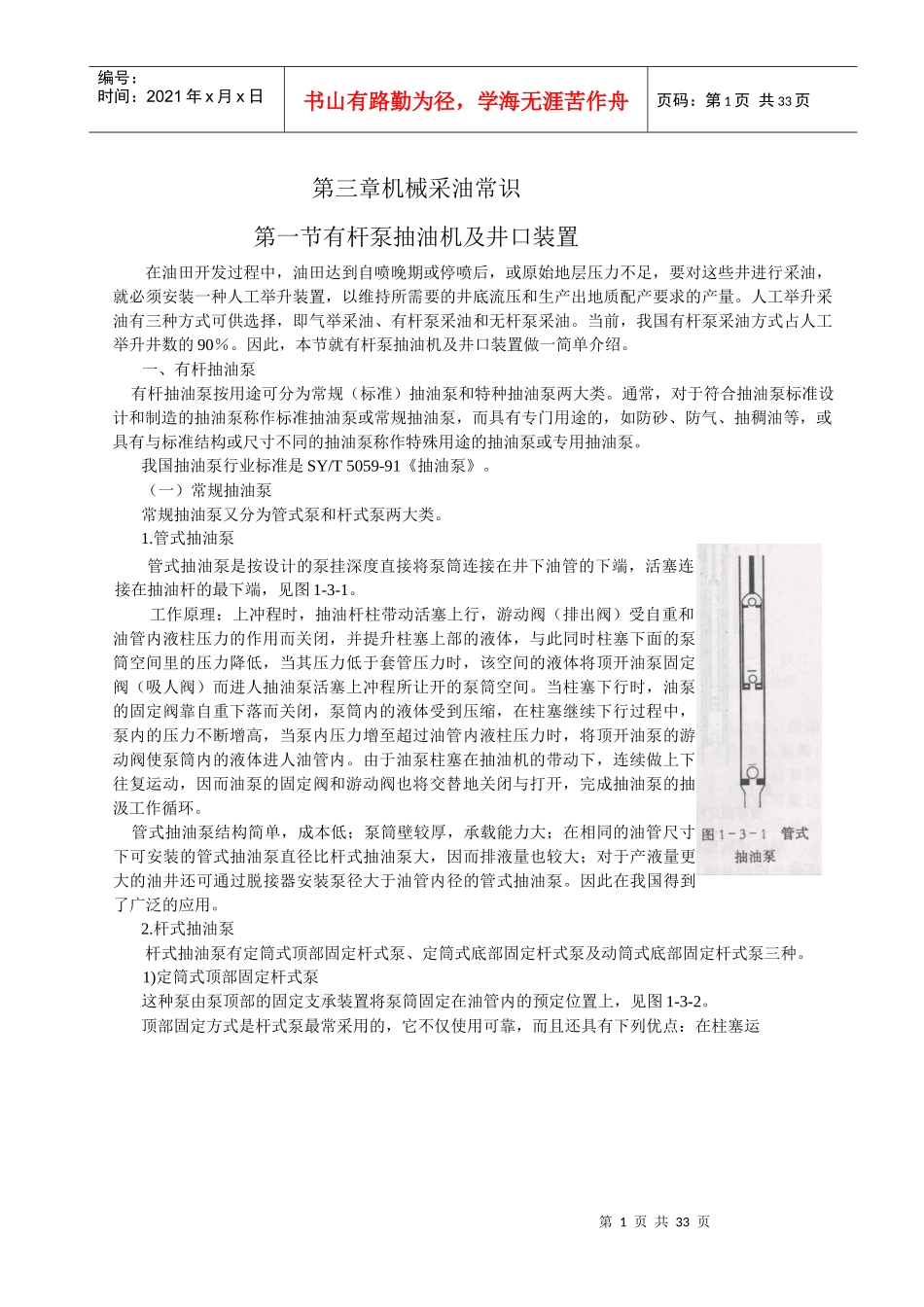

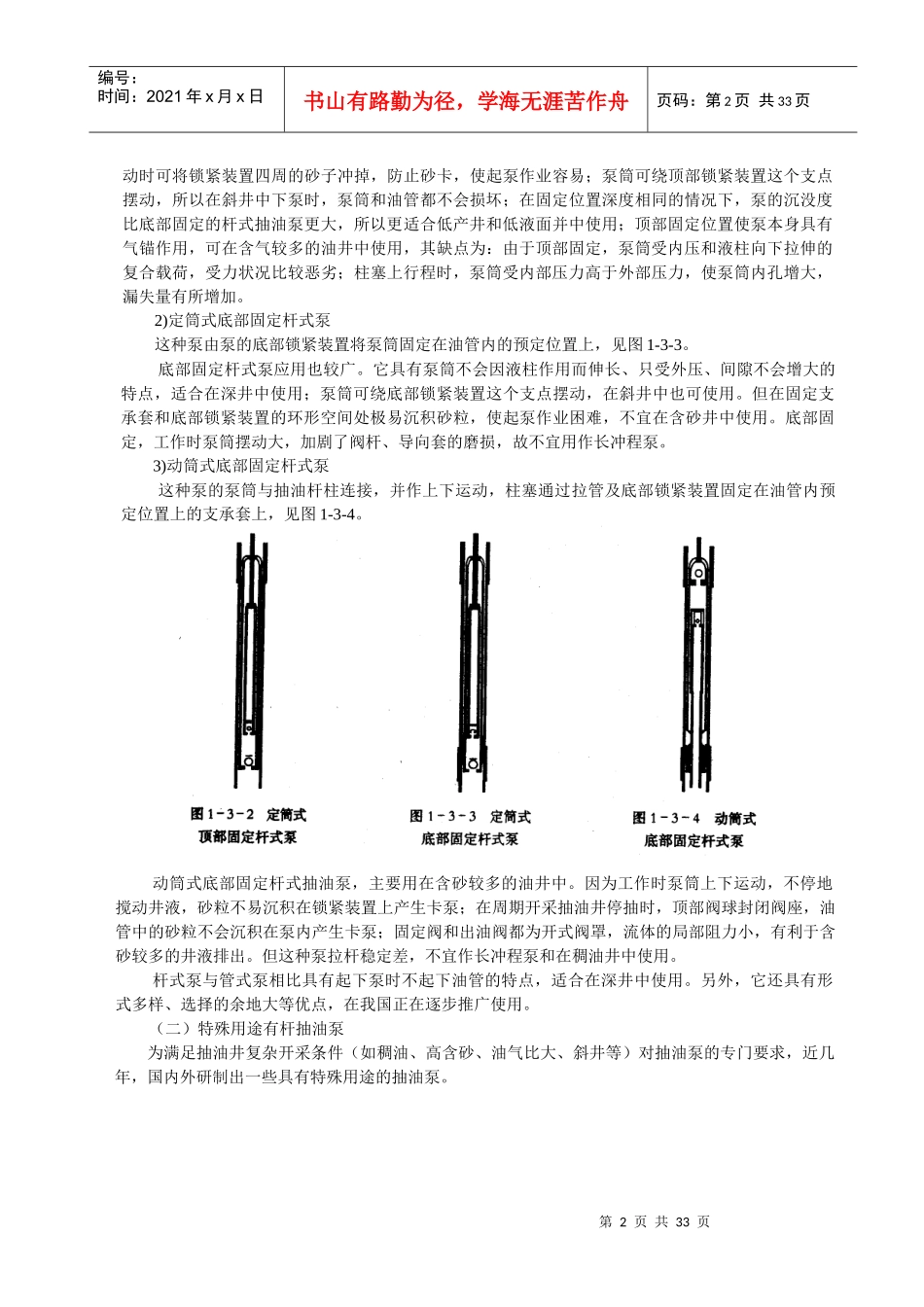

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第三章机械采油常识第一节有杆泵抽油机及井口装置在油田开发过程中，油田达到自喷晚期或停喷后，或原始地层压力不足，要对这些井进行采油，就必须安装一种人工举升装置，以维持所需要的井底流压和生产出地质配产要求的产量。人工举升采油有三种方式可供选择，即气举采油、有杆泵采油和无杆泵采油。当前，我国有杆泵采油方式占人工举升井数的90％。因此，本节就有杆泵抽油机及井口装置做一简单介绍。一、有杆抽油泵有杆抽油泵按用途可分为常规（标准）抽油泵和特种抽油泵两大类。通常，对于符合抽油泵标准设计和制造的抽油泵称作标准抽油泵或常规抽油泵，而具有专门用途的，如防砂、防气、抽稠油等，或具有与标准结构或尺寸不同的抽油泵称作特殊用途的抽油泵或专用抽油泵。我国抽油泵行业标准是SY/T5059-91《抽油泵》。（一）常规抽油泵常规抽油泵又分为管式泵和杆式泵两大类。1.管式抽油泵管式抽油泵是按设计的泵挂深度直接将泵筒连接在井下油管的下端，活塞连接在抽油杆的最下端，见图1-3-1。工作原理：上冲程时，抽油杆柱带动活塞上行，游动阀（排出阀）受自重和油管内液柱压力的作用而关闭，并提升柱塞上部的液体，与此同时柱塞下面的泵筒空间里的压力降低，当其压力低于套管压力时，该空间的液体将顶开油泵固定阀（吸人阀）而进人抽油泵活塞上冲程所让开的泵筒空间。当柱塞下行时，油泵的固定阀靠自重下落而关闭，泵筒内的液体受到压缩，在柱塞继续下行过程中，泵内的压力不断增高，当泵内压力增至超过油管内液柱压力时，将顶开油泵的游动阀使泵筒内的液体进人油管内。由于油泵柱塞在抽油机的带动下，连续做上下往复运动，因而油泵的固定阀和游动阀也将交替地关闭与打开，完成抽油泵的抽汲工作循环。管式抽油泵结构简单，成本低；泵筒壁较厚，承载能力大；在相同的油管尺寸下可安装的管式抽油泵直径比杆式抽油泵大，因而排液量也较大；对于产液量更大的油井还可通过脱接器安装泵径大于油管内径的管式抽油泵。因此在我国得到了广泛的应用。2.杆式抽油泵杆式抽油泵有定筒式顶部固定杆式泵、定筒式底部固定杆式泵及动筒式底部固定杆式泵三种。1)定筒式顶部固定杆式泵这种泵由泵顶部的固定支承装置将泵筒固定在油管内的预定位置上，见图1-3-2。顶部固定方式是杆式泵最常采用的，它不仅使用可靠，而且还具有下列优点：在柱塞运第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页动时可将锁紧装置四周的砂子冲掉，防止砂卡，使起泵作业容易；泵筒可绕顶部锁紧装置这个支点摆动，所以在斜井中下泵时，泵筒和油管都不会损坏；在固定位置深度相同的情况下，泵的沉没度比底部固定的杆式抽油泵更大，所以更适合低产井和低液面并中使用；顶部固定位置使泵本身具有气锚作用，可在含气较多的油井中使用，其缺点为：由于顶部固定，泵筒受内压和液柱向下拉伸的复合载荷，受力状况比较恶劣；柱塞上行程时，泵筒受内部压力高于外部压力，使泵筒内孔增大，漏失量有所增加。2)定筒式底部固定杆式泵这种泵由泵的底部锁紧装置将泵筒固定在油管内的预定位置上，见图1-3-3。底部固定杆式泵应用也较广。它具有泵筒不会因液柱作用而伸长、只受外压、间隙不会增大的特点，适合在深井中使用；泵筒可绕底部锁紧装置这个支点摆动，在斜井中也可使用。但在固定支承套和底部锁紧装置的环形空间处极易沉积砂粒，使起泵作业困难，不宜在含砂井中使用。底部固定，工作时泵筒摆动大，加剧了阀杆、导向套的磨损，故不宜用作长冲程泵。3)动筒式底部固定杆式泵这种泵的泵筒与抽油杆柱连接，并作上下运动，柱塞通过拉管及底部锁紧装置固定在油管内预定位置上的支承套上，见图1-3-4。动筒式底部固定杆式抽油泵，主要用在含砂较多的油井中。因为工作时泵筒上下运动，不停地搅动井液，砂粒不易沉积在锁紧装置上产生卡泵；在周期开采抽油井停抽时，顶部阀球封闭阀座，油管中的砂粒不会沉积在泵内产生卡泵；固定阀和出油阀都为开式阀罩，流体的局部阻力小，有利于含砂较多的井液排出。但这...
