水利工程施工质量自检检测计划VIP专享VIP免费

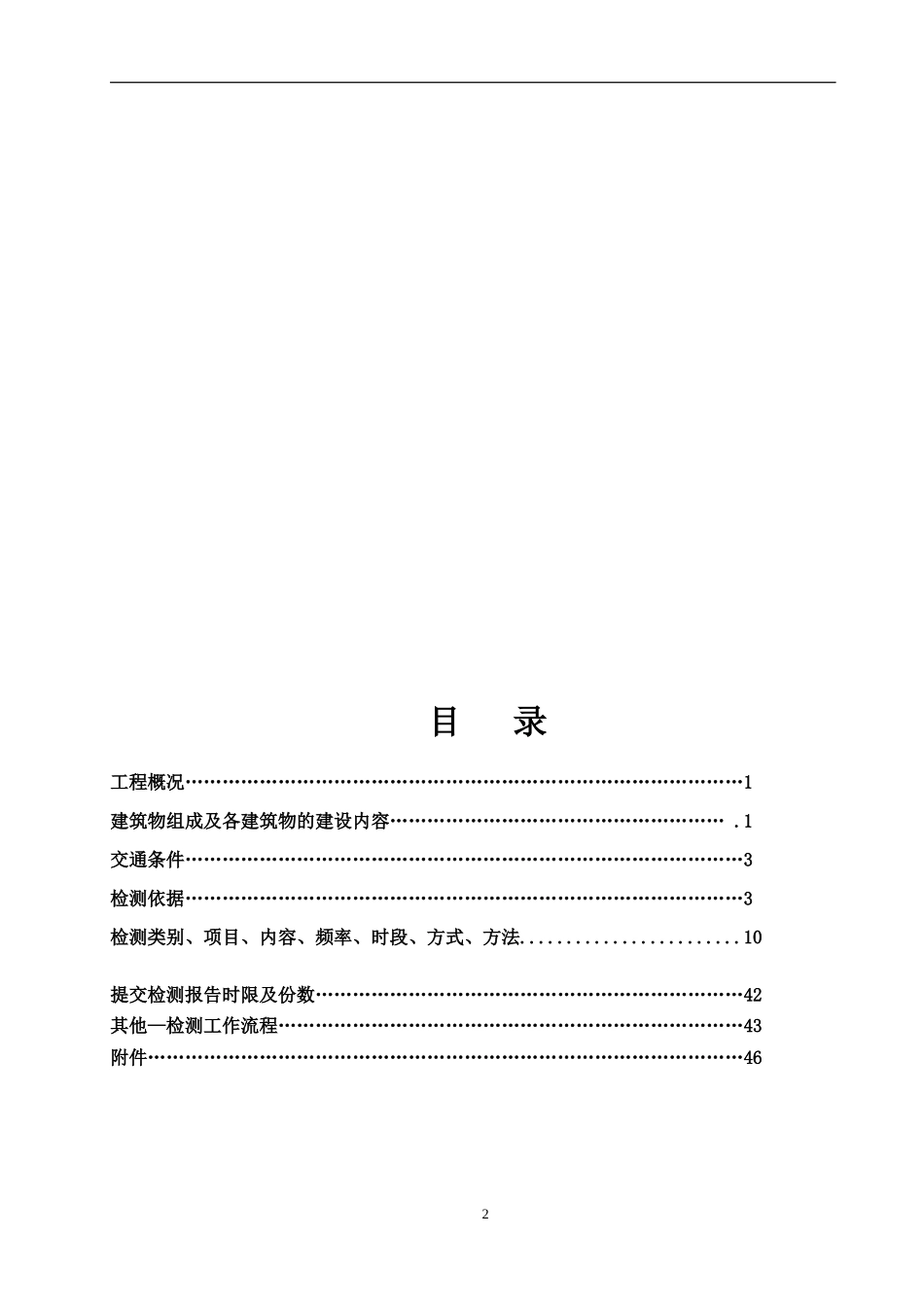

施工质量自检检测计划绵阳佳成建设有限公司1目录工程概况………………………………………………………………………………1建筑物组成及各建筑物的建设内容……………………………………………….1交通条件………………………………………………………………………………3检测依据………………………………………………………………………………3检测类别、项目、内容、频率、时段、方式、方法........................10提交检测报告时限及份数……………………………………………………………42其他—检测工作流程…………………………………………………………………43附件……………………………………………………………………………………462施工质量自检检测计划1、工程概况南充干渠四标段工程位于西充县高院乡范家庙村、石牛庙村以及祥龙乡昭阁庙村、张家沟村境内。桩号为：23+398.874～27+656.480，标段总长：4257.606m，从胥家垭隧洞进口前明渠至黑背山隧洞出口后明渠段，标段内分布均为第二流量段的渠道和隧洞，第二流量段设计流量为14m3/s。本标段渠道包括4座隧洞、5段明渠、6座放水洞、4座检修梯步、4座山溪渡槽、1座人行桥和2段管理公路。4座隧洞为胥家垭隧洞（长466.45m）、天生桥隧洞（长527.43m）、紫金山隧洞（长509.92m）、黑背山隧洞（长696.08m）；5段明渠分别长393.44m、630.52m、302.24m、448.77m、282.76m（均含渐变段）；2段管理公路总长2.0km。2、建筑物组成及各建筑物的建设内容2.1明渠本标段共5段明渠，第一段桩号23+398.874～23+792.314，长393.44m；第二段桩号24+258.764～24+889.283，长630.519；第三段桩号25+416.711～25+718.950，长302.239m；第四段桩号26+220.870～26+677.664，长456.794m；第五段桩号27+373.724～27+656.480，长456.794m；主要工程量：土方开挖57773m3；石方开挖：167375m3；C20砼喷护（边坡）1230m3；钢筋网制作安装（边坡）：61t；砂浆锚杆(Φ22，L=2.5m)（边坡）：2438根；土石填筑：52249m3；泥结石路面(厚30cm)：8240m2；C15砼梯形明渠底板：573.5m3；C20砼矩形明渠底板：199.13m3；C15砼梯形明渠边坡：2031.3m3；C20砼矩形明渠边墙：304.71m3；C15砼压顶：328m3；C20砼框格梁：327m3；钢筋制作安装：29.40t；聚硫密封5.1m3；复合土工膜：4914m2；高密度聚乙烯闭孔泡沫板：471m2；边坡PVC排水管(φ75)：464m；M7.5浆砌卵石排水沟：1789m3；M7.5浆砌卵石渠堤：3421m32.2隧洞本标段共4座隧洞，胥家垭隧洞桩号23+792.313～24+258.763，长：466.45m；天生桥隧洞桩号：24+889.280～25+416.710，长527.428m，紫金山隧洞桩号25+718.949～26+228.869，长：501.92m，：黑背山隧洞桩号26+677.643～27+373.723，长：696.06m。一次支护：根据隧洞的围岩条件，要求洞挖爆破后，围岩条件差的洞段的临时支护需紧跟工作面进行，以确保围岩的稳定，隧洞的边顶拱部位均采用喷锚支护方式，局部软弱及破碎地段增加采用挂钢筋网、钢支撑，具体参数选定如下：Ⅲ类围岩泥岩段对边顶拱部位喷砼厚5cm，随机锚杆，锚杆规格型号为φ22、L=3.0m；Ⅳ类围岩采用喷锚支护3加钢筋网方式，喷砼厚8cm，锚杆规格型号为φ22、L=3.0m、间排距1.5m，钢筋网规格型号为φ6.5@20×20cm；Ⅴ类围岩采用喷锚支护加钢筋网方式，局部增设I14钢支撑（间距0.8m），喷砼厚10cm，锚杆规格φ22、L=3m、间排距1.2m，钢筋网规格型号为φ6.5@20×20cm，局部成洞困难段采用超前锚杆、小导管等超前支护。永久衬砌：对于Ⅲ类围岩的洞段采用底板和边墙分离的型式（分离式）衬砌，顶拱和边墙为25cm厚C20素砼，底板为C15素砼，厚20cm；Ⅳ类围岩洞段，采用全封闭式钢筋砼结构衬砌，衬砌厚度为35cm。Ⅴ类围岩洞段采用全封闭式钢筋砼结构衬砌，衬砌厚度为40cm。隧洞进出口段基本为Ⅳ、Ⅴ类围岩。隧洞进出口段及鞍部埋深较浅采用封闭的钢筋砼衬砌，洞脸边坡1:0.75，洞脸顶部设挡土墙，墙后设排水沟。洞脸开挖时，对局部软弱及破碎地段进行喷锚支护，喷砼厚10cm，锚杆规格型号为φ22、L=3.0m、间排距3.0m，对局部段考虑了钢筋网（φ6.5@20×20cm）支护。隧洞永久衬砌后在顶拱120°范围内进行...
