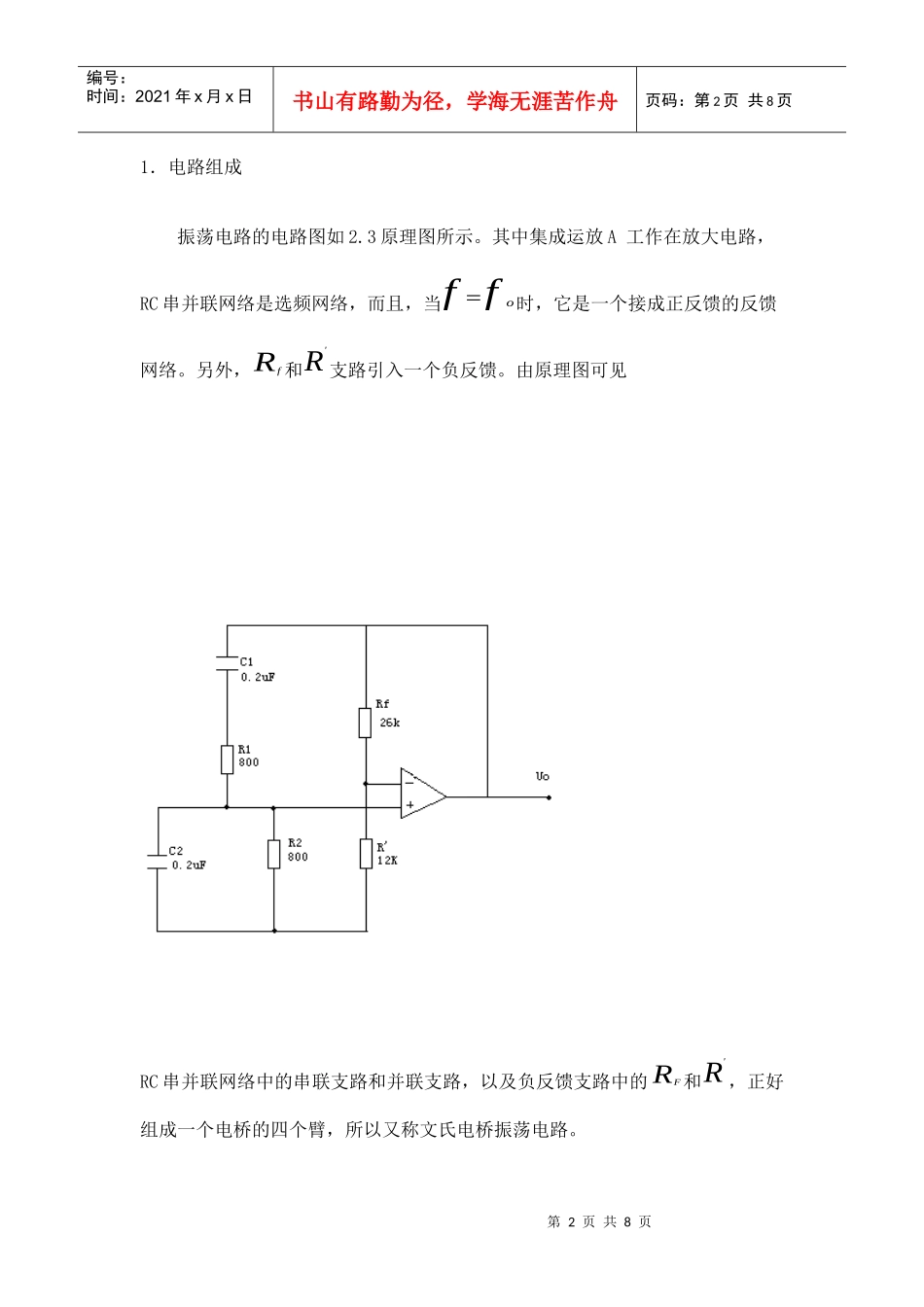

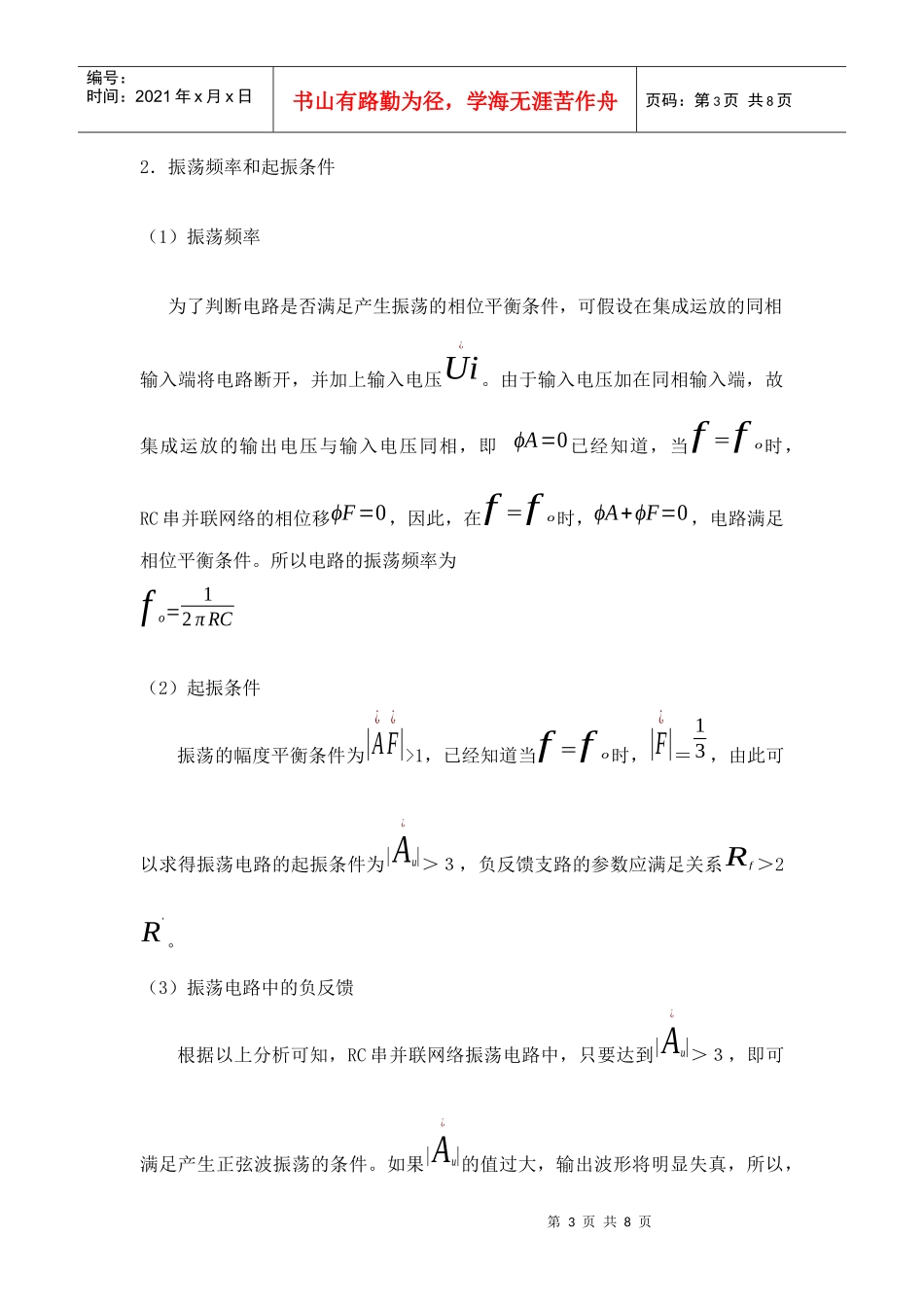

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、课程设计目的1通过课程设计了解模拟电路基本设计方法以及对电路图进行仿真，加深对所学理论知识的理解。2通过解决比较简单的电路图，巩固在课堂上所学的知识和实验技能。3综合运用学过的知识，并查找资料，选择、论证方案，完成电路设计并进行仿真，分析结果，撰写报告等工作。4使学生初步掌握模拟电子技术电路设计的一般方法步骤，通过理论联系实际提高和培养学生分析、解决实际问题的能力和创新能力。二、方案论证2.1设计思路一般来说，正弦波振荡电路应该具有以下四个组成部分：１．放大电路２．反馈网络３．选频网络４．稳幅环节其中放大电路和反网络构成正反馈系统，共同满足条件A¿F¿=1选频网络的作用是实现单一频率的正弦波振荡。稳幅环节的作用是使振荡幅度达到稳定，通常可以利用放大元件的非线形特性来实现。如果正弦波振荡电路的选频网络由电阻和电容元件组成，通常成为ＲＣ振荡电路。2.2工作原理第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1．电路组成振荡电路的电路图如2.3原理图所示。其中集成运放A工作在放大电路，RC串并联网络是选频网络，而且，当f=fo时，它是一个接成正反馈的反馈网络。另外，Rf和R'支路引入一个负反馈。由原理图可见RC串并联网络中的串联支路和并联支路，以及负反馈支路中的RF和R'，正好组成一个电桥的四个臂，所以又称文氏电桥振荡电路。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2．振荡频率和起振条件（1）振荡频率为了判断电路是否满足产生振荡的相位平衡条件，可假设在集成运放的同相输入端将电路断开，并加上输入电压Ui¿。由于输入电压加在同相输入端，故集成运放的输出电压与输入电压同相，即ϕA=0已经知道，当f=fo时，RC串并联网络的相位移ϕF=0，因此，在f=fo时，ϕA+ϕF=0，电路满足相位平衡条件。所以电路的振荡频率为fo=12πRC（2）起振条件振荡的幅度平衡条件为|A¿F¿|>1，已经知道当f=fo时，|F¿|＝13，由此可以求得振荡电路的起振条件为|Au¿|＞３，负反馈支路的参数应满足关系Rf＞2R'。（3）振荡电路中的负反馈根据以上分析可知，RC串并联网络振荡电路中，只要达到|Au¿|＞３，即可满足产生正弦波振荡的条件。如果|Au¿|的值过大，输出波形将明显失真，所以，第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页引入负反馈改善振荡波形。如调节Rf和R'的大小，可以调节负反馈的深度，Rf越小，负反馈越深，电压放大倍数越小，相反越大。|Au¿|太大太小都会引起失真，所以应调节Rf和R'的大小，使振荡电路产生较稳定失真较小的波形。（4）振荡频率的调节只要改变电路中R或C的值，就能改变频率。fo=12πRC2.3原理图第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页2.4仿真原理图第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页2.5理论计算已知fo=12πRC=1000HZ得R1=R2=800Ω，Rf=26KΩ，R'=12KΩ，C=C1=C2=0.2uF，三、计算结果与分析3.1仿真结果3.2分析结果因为Rf＞2R'，所以满足正弦波振荡的起振条件，而且引入反馈，使电压的放大倍数|Au¿|不会过大，起到电压放大的作用和稳幅的作用。将振荡电路的Rf大小调为30K时，输出的波形失真，如图所示第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页所以Rf的值不能太大也不能太小。四、设计体会在这次的模拟电子技术课程设计中，遇到了很多棘手的问题，从最初的选题到计算，绘图，再到仿真，困难重重，这更让我确定了平时学习的不认真，以及自己所学知识的浅薄，还有理论与实践相结合的重要性。在短短的几天时间里，可以说得是苦多于甜，但是同时学到很多很多的的东西比如Protel99se的使用，而且巩固了以前所学过的知识，并且学到了很多在书本上所没有学到过的知识。通过这次课程设计使我懂得了理论与...
