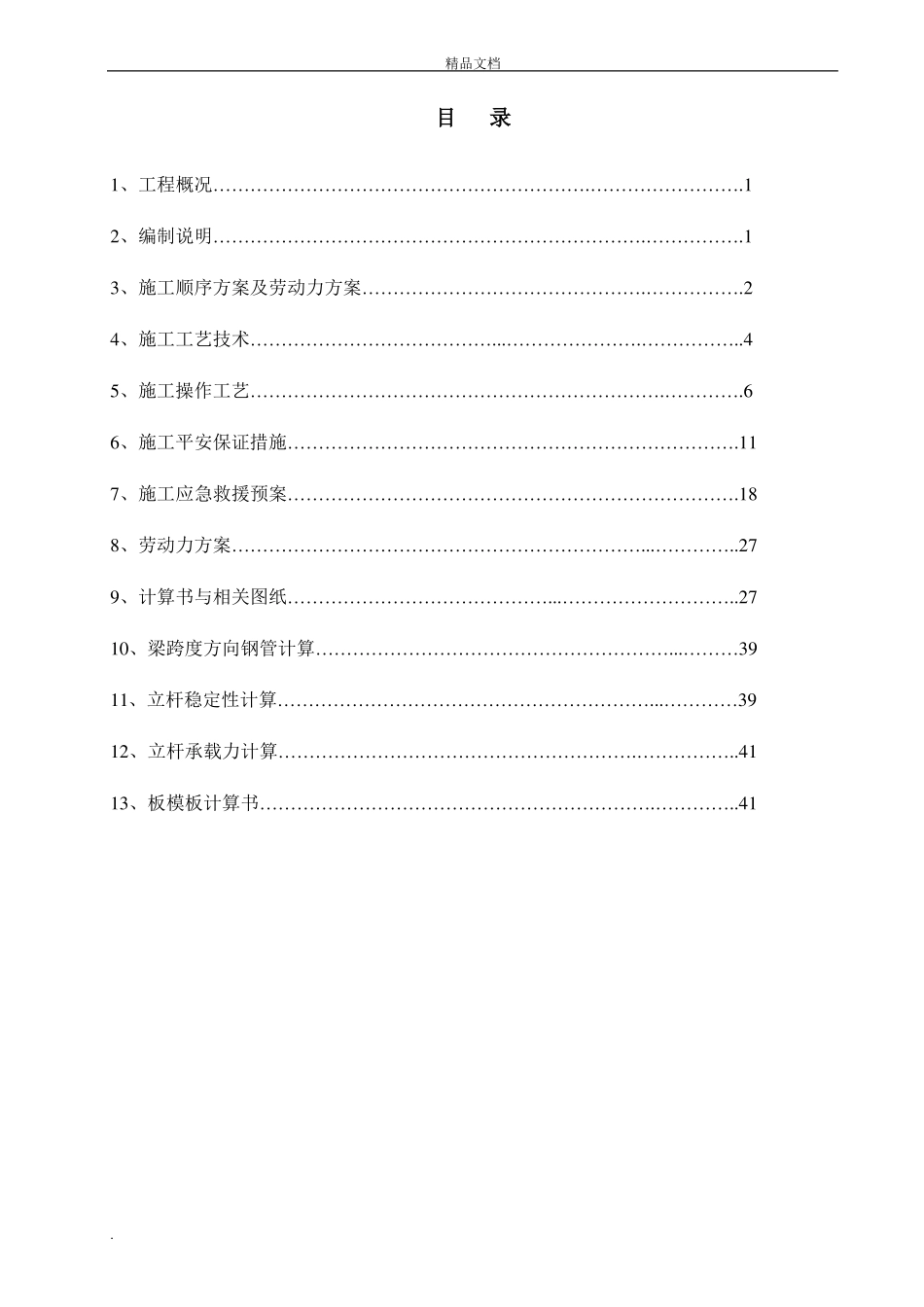

精品文档目录1、工程概况…………………………………………………….…………………….12、编制说明…………………………………………………………….…………….13、施工顺序方案及劳动力方案……………………………………….…………….24、施工工艺技术…………………………………...………………….……………..45、施工操作工艺………………………………………………………….………….66、施工平安保证措施……………………………………………………………….117、施工应急救援预案……………………………………………………………….188、劳动力方案…………………………………………………………...…………..279、计算书与相关图纸……………………………………...………………………..2710、梁跨度方向钢管计算…………………………………………………...………3911、立杆稳定性计算……………………………………………………...…………3912、立杆承载力计算………………………………………………….……………..4113、板模板计算书……………………………………………………….…………..41.精品文档1、工程概况沙坪坝新桥110kV变电站工程位于重庆市沙坪坝区，本变电站设计为户内变电站，全站仅配电综合楼一幢建筑物，为钢筋混凝土框架结构，该建筑共四层，地下一层，地上三层，建筑高度12.6m。该层结构的9.4米层，梁截面尺寸主要有250×600mm、250×800mm、300×1000mm，板厚120mm，设计楼面标高为9.4米，然而0米至9.4米之间仅5.0米层设有框梁结构，在施工该结构时最大梁底实际支模高度为9.4米，主变室模板支撑架直接从0.00米层上搭设，搭设超过8米，根据标准要求该层结构施工方案属于高支模的特殊施工方案，应该编制专项施工方案。1.1、脚手架支撑概况本工程的模板支撑较复杂，有2个区域存在高大模板支撑体系，这2个区域为：〔1〕110kVGIS室：④-⑧、A-E轴线范围。部位用途支模结构板楼层、标高支承地面楼层、标高梁截面尺寸板厚最大跨度超限指标屋面层110kVGIS室9.4米+0.10米300×1000现浇板，120mm10.06m搭设高度大于8米以上，属于超高模板支撑体系〔2〕主变压器室：①-⑧、G-E轴线。部位用途支模结构板楼层、标高支承地面楼层、标高梁截面尺寸板厚最大跨度超限指标屋面层主变压器室9.4米0米300×1000现浇板，120mm12.60m搭设高度大于8米以上，属于超高模板支撑体系.精品文档2、编制说明本专项方案编制内容主要依据重庆市建设厅关于印发【高大模板扣件式钢管支撑体系施工平安管理规定】的通知及【建设工程高大模板支撑系统施工平安监督管理导那么】的要求，包括：编制说明及依据、工程概况、设计方案、施工方案、施工工艺技术、施工平安保证措施、计算书及相关图纸。2.1、编制依据1.沙坪坝新桥110kV变电站新建工程施工合同；2．【沙坪坝新桥110kV变电站新建工程施工组织设计】；3．设计图纸文件；4．国家、省、市法律法规(1)【建筑工程平安生产管理条例】〔国务院令[第9号]〕(2)住建部【关于印发〈危险性较大的分局部项工程平安管理方法〉的通知】〔建质[2021]87号〕(3)住建部【关于开展建筑施工用钢管、扣件专项整治的通知】〔建质电[2003]35号〕(4)【建设工程高大模板支撑系统施工平安监督管理导那么】〔建质[2021]254号〕(5)【重庆市房屋建筑和市政根底设施工程现场文明施工标准】〔渝建发[2021]5号〕(6)【关于标准危险性较大分局部项工程平安专项施工方案专家论证工作的通知】〔渝建发【2021】30号〕(7)【关于印发危险性较大的分局部项工程平安管理实施细那么的通知】〔渝建发【2021】16号〕5.标准、标准〔1〕【建筑施工模板平安技术标准】〔JGJ162-2021〕〔2〕【建筑施工扣件式钢管脚手架平安技术标准】〔JGJ130-2021〕〔3〕【钢管脚手架扣件】〔GB15831-2006〕〔4〕【建筑结构荷载标准】〔GB50009-2021〕〔5〕【高层混凝土结构技术规程】〔JGJ3-2021〕〔6〕【建筑工程施工质量验收统一标准】〔GB5000-2021〕〔7〕【混凝土结构工程施工质量验收标准】〔GB50204-2021〕.精品文档〔8〕【建筑施工平安检查标准】〔JGJ59-2021〕〔9〕【建筑施工平安检查标准】〔JG...
