模拟及数字电子技术基础_川大_期末考试试题VIP免费

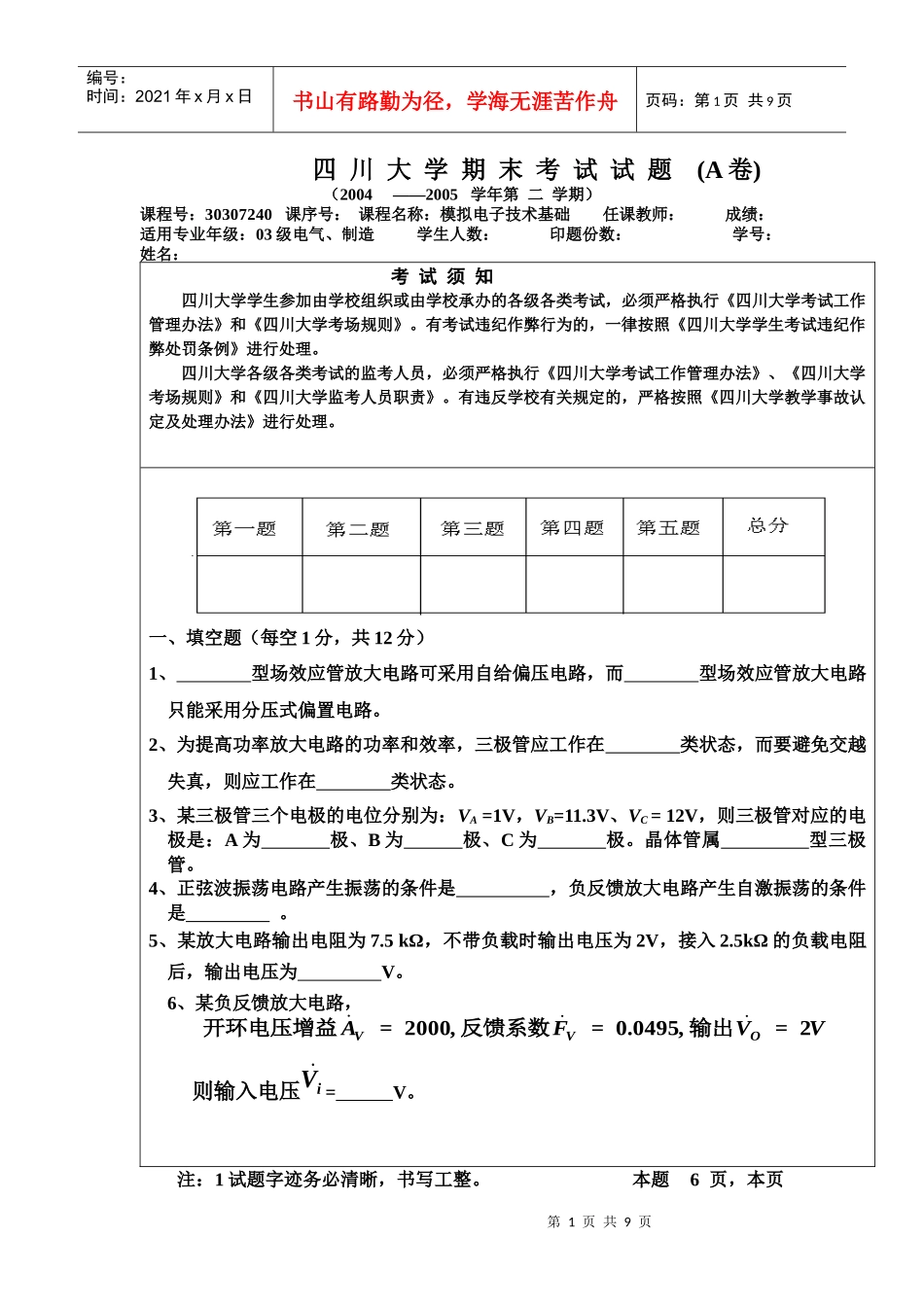

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页四川大学期末考试试题(A卷)（2004——2005学年第二学期）课程号：30307240课序号：课程名称：模拟电子技术基础任课教师：成绩：适用专业年级：03级电气、制造学生人数：印题份数：学号：姓名：考试须知四川大学学生参加由学校组织或由学校承办的各级各类考试，必须严格执行《四川大学考试工作管理办法》和《四川大学考场规则》。有考试违纪作弊行为的，一律按照《四川大学学生考试违纪作弊处罚条例》进行处理。四川大学各级各类考试的监考人员，必须严格执行《四川大学考试工作管理办法》、《四川大学考场规则》和《四川大学监考人员职责》。有违反学校有关规定的，严格按照《四川大学教学事故认定及处理办法》进行处理。（注意：本试题共6页五大题，请全部做在答题纸上）一、填空题（每空1分，共12分）1、型场效应管放大电路可采用自给偏压电路，而型场效应管放大电路只能采用分压式偏置电路。2、为提高功率放大电路的功率和效率，三极管应工作在类状态，而要避免交越失真，则应工作在类状态。3、某三极管三个电极的电位分别为：VA=1V，VB=11.3V、VC=12V，则三极管对应的电极是：A为极、B为极、C为极。晶体管属型三极管。4、正弦波振荡电路产生振荡的条件是，负反馈放大电路产生自激振荡的条件是。5、某放大电路输出电阻为7.5kΩ，不带负载时输出电压为2V，接入2.5kΩ的负载电阻后，输出电压为V。6、某负反馈放大电路，则输入电压=V。注：1试题字迹务必清晰，书写工整。本题6页，本页VVFAOVV2=,0495.0=,2000=输出反馈系数开环电压增益iV第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页为第1页2题间不留空，一般应题卷分开教务处试题编号：3务必用A4纸打印学号：姓名二、单项选择题（每题2分，共20分）1、电路如图所示，其中DZ1的稳定电压为8V，DZ2的稳定电压为10V，它们的正向压降为0.7V，则输出电压为（）A:18VB:2VC:8.7VD:10.7V2、对于共集电极放大电路的特点，其错误的结论是（）A：输入电阻高，且与负载有关B：输出电阻小，且与信号源内阻有关C：电压放大倍数小于1，且接近等于1D：电流放大倍数小于13、桥式RC正弦波振荡器中的RC串并联网络的作用为（）A：放大负反馈B：选频负反馈C：选频正反馈D：稳幅正反馈4、设乙类功率放大电路电源电压为±16V，负载电阻RL=16Ω，VCES=0V，则对每个功率管的要求为（）A：PCM≥8WVBR(CEO)≥16VB：PCM≥1.6WVBR(CEO)≥16VC：PCM≥8WVBR(CEO)≥32VD：PCM≥1.6WVBR(CEO）≥32V5、在图示整流滤波电路中，若负载RL开路，则输出电压ν0为（）A：0.9ν2B：1.2ν2C：ν2D：ν2222第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页本题6页，本页为第2页教务处试题编号：学号：姓名6、能将矩形波变成三角波的电路为（）A：比例运算电路B：微分电路C：积分电路D：加法电路7、运算放大电路如图所示，在该电路中反馈组态为（）A：串联电压负反馈B：串联电流负反馈C：并联电流负反馈D：无反馈8、下图中示出了放大电路及其输入、输出波形，若要使ν0波形不失真，则（）A：RC增大B：RB增大C：VCC减小D：νi增大9、在多级直流放大器中，零点漂移影响最严重的是（）A、输入级；B、中间级；C、输出级；D、增益最高的那一级10、同相比例放大电路具有（）A：电压并联负反馈B：电流并联负反馈C：电压串联负反馈D：电流串联负反馈三、、是非题(判断正误,对打√，错打×)（每题1分，共10分）1、1、温度升高，在本征半导体中自由电子数增多，而空穴数目不变。()第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2、2、当甲类功率放大电路输出功率为零时，功放管消耗的功率最大。()3、共模信号都是直流信号，而差模信号都是交流信号。()4、负反馈可以抑制一切干扰。()5、某放大电路的通频带是50HZ～50KHZ，中频电压增益为40dB，最大不失真交流电压输出范围是-3V～+3V。输入10sin（4π×50×103t）mV正弦波信号时，输出波形、不会产...
