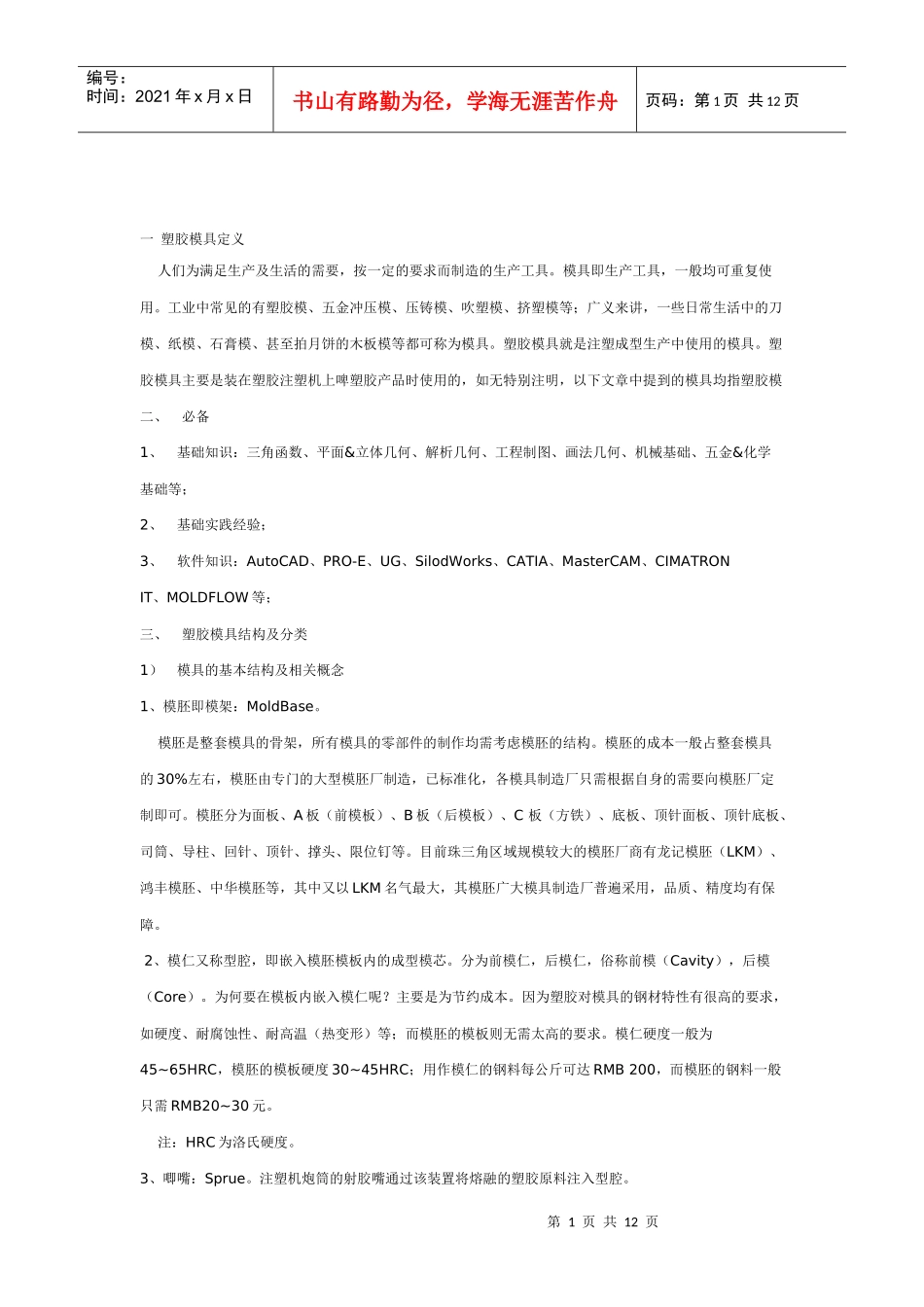

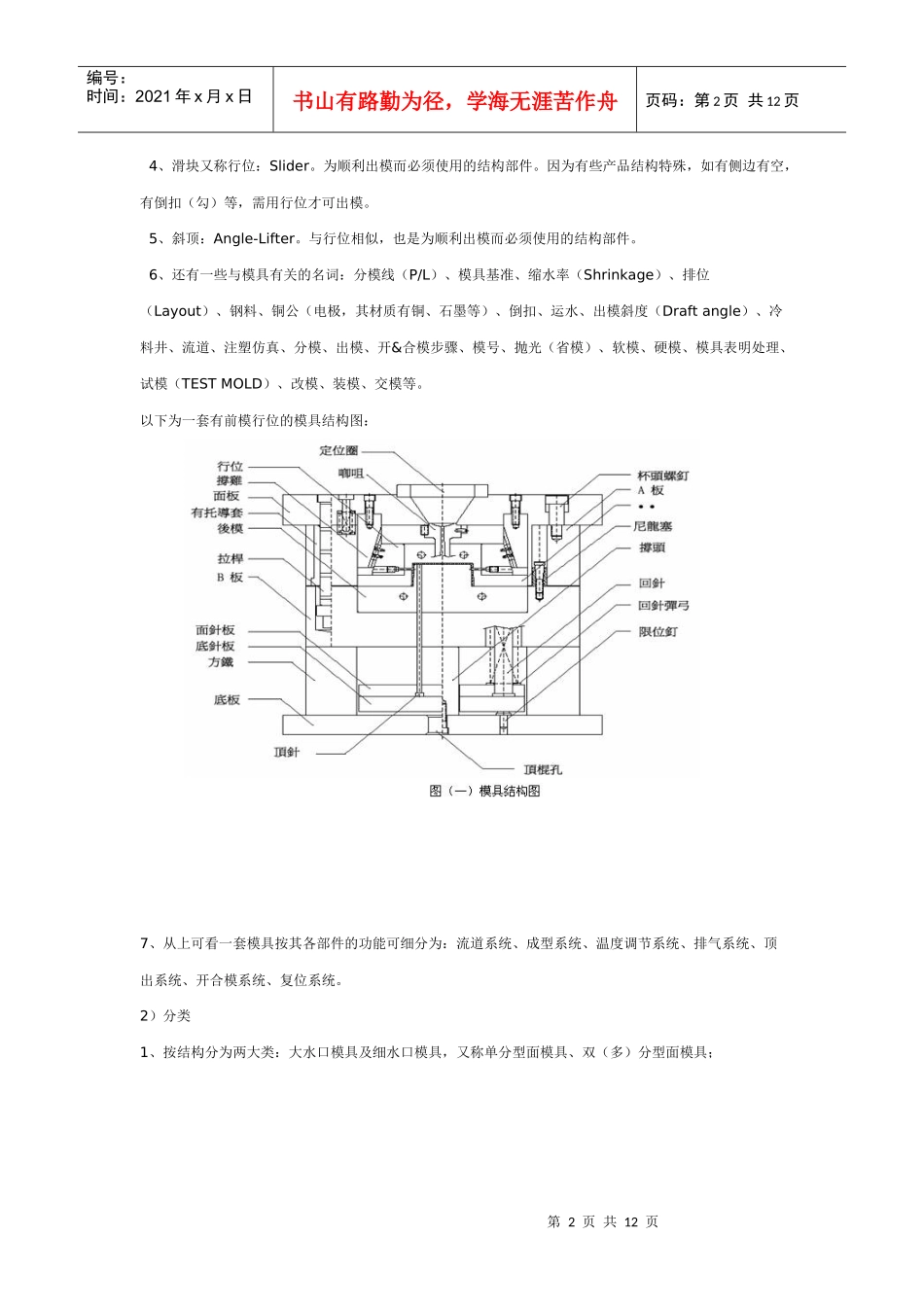

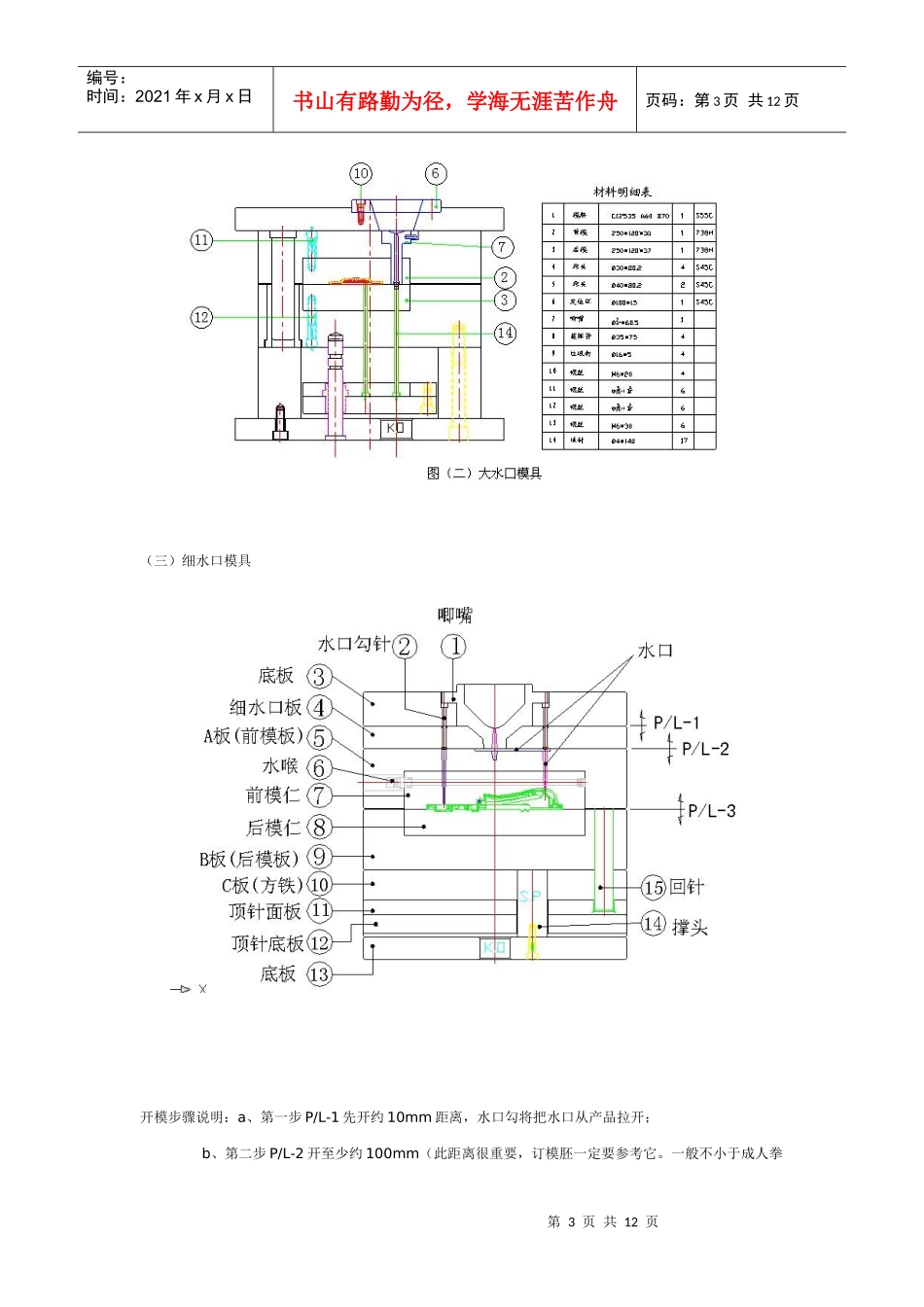

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一塑胶模具定义人们为满足生产及生活的需要，按一定的要求而制造的生产工具。模具即生产工具，一般均可重复使用。工业中常见的有塑胶模、五金冲压模、压铸模、吹塑模、挤塑模等；广义来讲，一些日常生活中的刀模、纸模、石膏模、甚至拍月饼的木板模等都可称为模具。塑胶模具就是注塑成型生产中使用的模具。塑胶模具主要是装在塑胶注塑机上啤塑胶产品时使用的，如无特别注明，以下文章中提到的模具均指塑胶模二、必备1、基础知识：三角函数、平面&立体几何、解析几何、工程制图、画法几何、机械基础、五金&化学基础等；2、基础实践经验；3、软件知识：AutoCAD、PRO-E、UG、SilodWorks、CATIA、MasterCAM、CIMATRONIT、MOLDFLOW等；三、塑胶模具结构及分类1）模具的基本结构及相关概念1、模胚即模架：MoldBase。模胚是整套模具的骨架，所有模具的零部件的制作均需考虑模胚的结构。模胚的成本一般占整套模具的30%左右，模胚由专门的大型模胚厂制造，已标准化，各模具制造厂只需根据自身的需要向模胚厂定制即可。模胚分为面板、A板（前模板）、B板（后模板）、C板（方铁）、底板、顶针面板、顶针底板、司筒、导柱、回针、顶针、撑头、限位钉等。目前珠三角区域规模较大的模胚厂商有龙记模胚（LKM）、鸿丰模胚、中华模胚等，其中又以LKM名气最大，其模胚广大模具制造厂普遍采用，品质、精度均有保障。2、模仁又称型腔，即嵌入模胚模板内的成型模芯。分为前模仁，后模仁，俗称前模（Cavity），后模（Core）。为何要在模板内嵌入模仁呢？主要是为节约成本。因为塑胶对模具的钢材特性有很高的要求，如硬度、耐腐蚀性、耐高温（热变形）等；而模胚的模板则无需太高的要求。模仁硬度一般为45~65HRC，模胚的模板硬度30~45HRC；用作模仁的钢料每公斤可达RMB200，而模胚的钢料一般只需RMB20~30元。注：HRC为洛氏硬度。3、唧嘴：Sprue。注塑机炮筒的射胶嘴通过该装置将熔融的塑胶原料注入型腔。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页4、滑块又称行位：Slider。为顺利出模而必须使用的结构部件。因为有些产品结构特殊，如有侧边有空，有倒扣（勾）等，需用行位才可出模。5、斜顶：Angle-Lifter。与行位相似，也是为顺利出模而必须使用的结构部件。6、还有一些与模具有关的名词：分模线（P/L）、模具基准、缩水率（Shrinkage）、排位（Layout）、钢料、铜公（电极，其材质有铜、石墨等）、倒扣、运水、出模斜度（Draftangle）、冷料井、流道、注塑仿真、分模、出模、开&合模步骤、模号、抛光（省模）、软模、硬模、模具表明处理、试模（TESTMOLD）、改模、装模、交模等。以下为一套有前模行位的模具结构图：7、从上可看一套模具按其各部件的功能可细分为：流道系统、成型系统、温度调节系统、排气系统、顶出系统、开合模系统、复位系统。2）分类1、按结构分为两大类：大水口模具及细水口模具，又称单分型面模具、双（多）分型面模具；第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页（三）细水口模具开模步骤说明：a、第一步P/L-1先开约10mm距离，水口勾将把水口从产品拉开；b、第二步P/L-2开至少约100mm（此距离很重要，订模胚一定要参考它。一般不小于成人拳第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页头或机械手的尺寸，且空间大小能保证顺利取出水口），水口将从此两板间取出；c、第三步P/L-3开，取出产品，同样，此距离也由产品的尺寸决定。2、按热流道分为：普通流道模具及热流道模具。热流道模具除能满足有特殊结构、特大型的制品需要外，其还具有生产效率高、无水口产生的特点。从模具造价方面来说虽然贵很多，但从长远生产来讲还是很节约成本的。图（四）热流道模具4、按注塑的颜色数量分为：单色模具、双色模具、三色模具。5、按模具钢料之硬度又可分为软模、硬模。硬模通常用较硬的钢材（如LKM8407#钢材）制成，也有把软模经热处...
