金属材料学课后答案较全VIP专享VIP免费

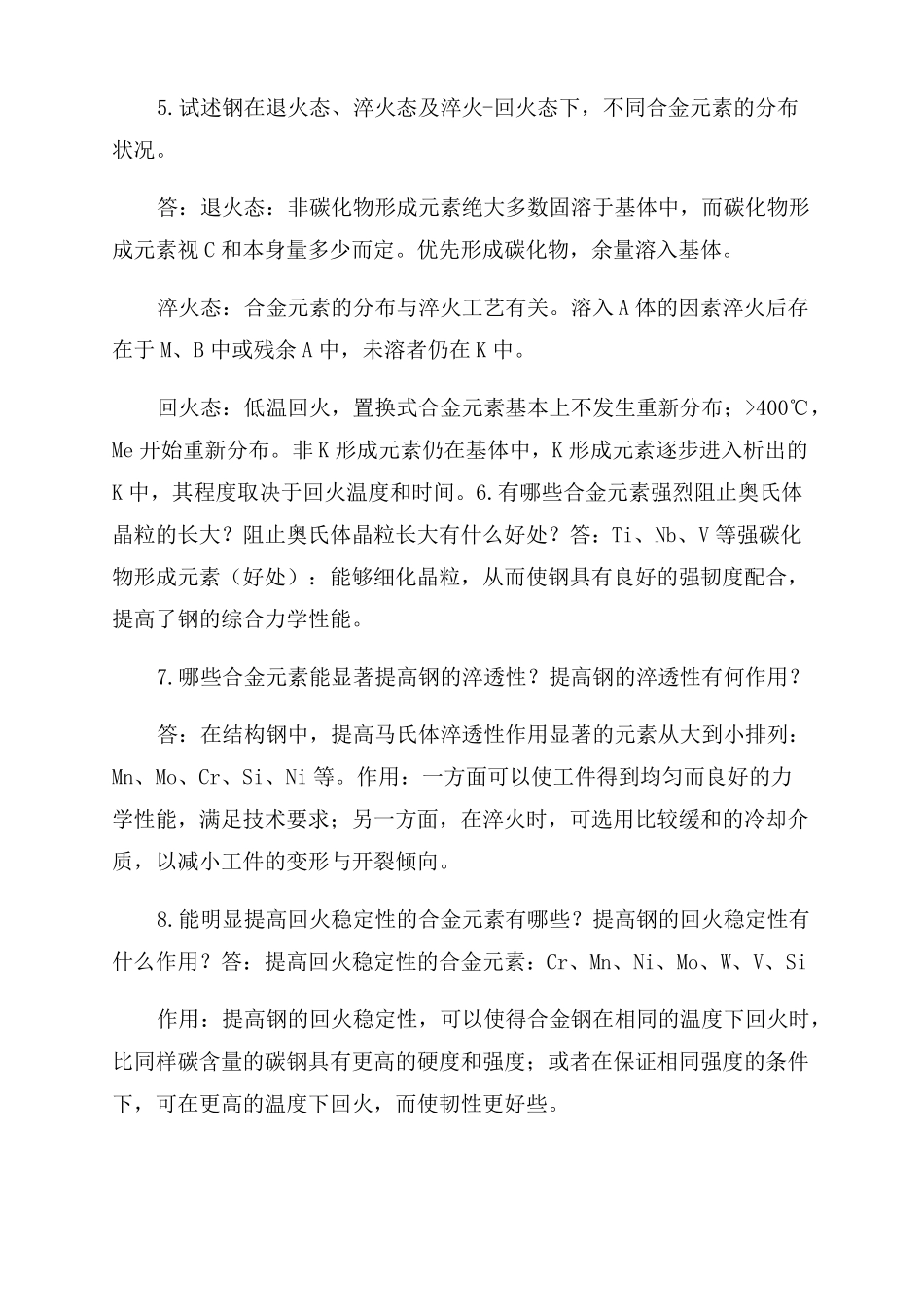

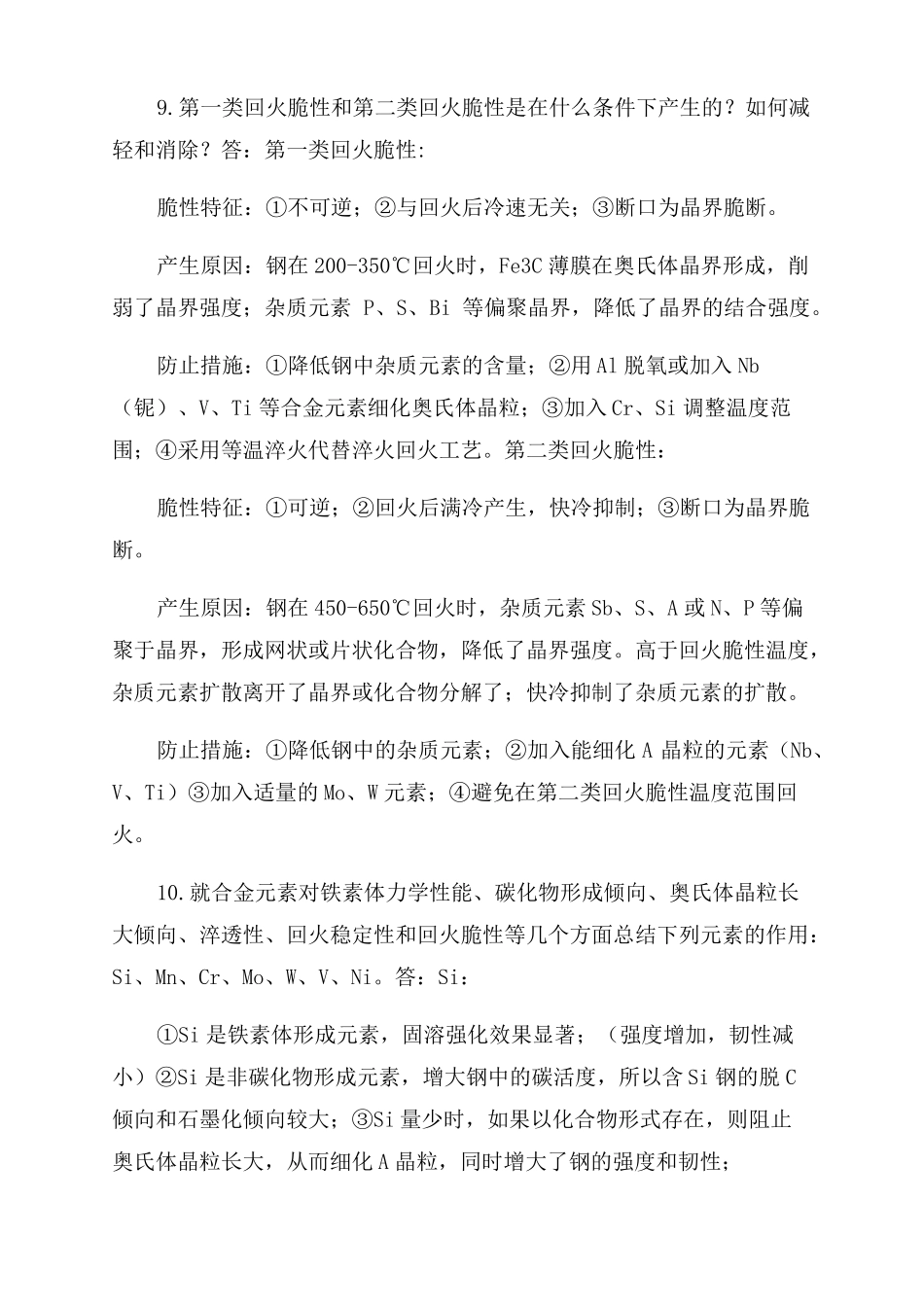

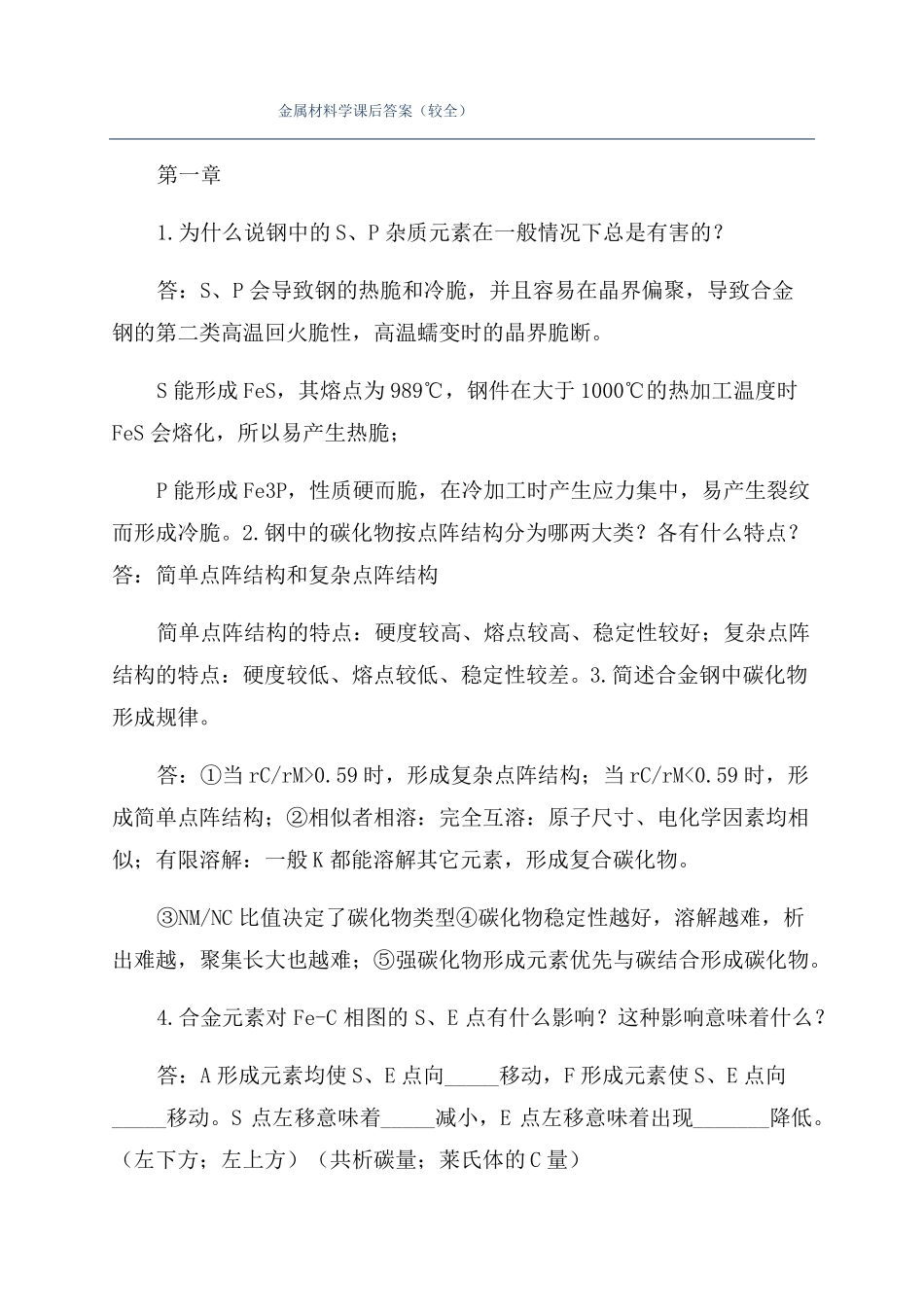

金属材料学课后答案（较全）第一章1.为什么说钢中的S、P杂质元素在一般情况下总是有害的？答：S、P会导致钢的热脆和冷脆，并且容易在晶界偏聚，导致合金钢的第二类高温回火脆性，高温蠕变时的晶界脆断。S能形成FeS，其熔点为989℃，钢件在大于1000℃的热加工温度时FeS会熔化，所以易产生热脆；P能形成Fe3P，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。2.钢中的碳化物按点阵结构分为哪两大类？各有什么特点？答：简单点阵结构和复杂点阵结构简单点阵结构的特点：硬度较高、熔点较高、稳定性较好；复杂点阵结构的特点：硬度较低、熔点较低、稳定性较差。3.简述合金钢中碳化物形成规律。答：①当rC/rM>0.59时，形成复杂点阵结构；当rC/rM<0.59时，形成简单点阵结构；②相似者相溶：完全互溶：原子尺寸、电化学因素均相似；有限溶解：一般K都能溶解其它元素，形成复合碳化物。③NM/NC比值决定了碳化物类型④碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难；⑤强碳化物形成元素优先与碳结合形成碳化物。4.合金元素对Fe-C相图的S、E点有什么影响？这种影响意味着什么？答：A形成元素均使S、E点向_____移动，F形成元素使S、E点向_____移动。S点左移意味着_____减小，E点左移意味着出现_______降低。（左下方；左上方）（共析碳量；莱氏体的C量）5.试述钢在退火态、淬火态及淬火-回火态下，不同合金元素的分布状况。答：退火态：非碳化物形成元素绝大多数固溶于基体中，而碳化物形成元素视C和本身量多少而定。优先形成碳化物，余量溶入基体。淬火态：合金元素的分布与淬火工艺有关。溶入A体的因素淬火后存在于M、B中或残余A中，未溶者仍在K中。回火态：低温回火，置换式合金元素基本上不发生重新分布；>400℃，Me开始重新分布。非K形成元素仍在基体中，K形成元素逐步进入析出的K中，其程度取决于回火温度和时间。6.有哪些合金元素强烈阻止奥氏体晶粒的长大？阻止奥氏体晶粒长大有什么好处？答：Ti、Nb、V等强碳化物形成元素（好处）：能够细化晶粒，从而使钢具有良好的强韧度配合，提高了钢的综合力学性能。7.哪些合金元素能显著提高钢的淬透性？提高钢的淬透性有何作用？答：在结构钢中，提高马氏体淬透性作用显著的元素从大到小排列：Mn、Mo、Cr、Si、Ni等。作用：一方面可以使工件得到均匀而良好的力学性能，满足技术要求；另一方面，在淬火时，可选用比较缓和的冷却介质，以减小工件的变形与开裂倾向。8.能明显提高回火稳定性的合金元素有哪些？提高钢的回火稳定性有什么作用？答：提高回火稳定性的合金元素：Cr、Mn、Ni、Mo、W、V、Si作用：提高钢的回火稳定性，可以使得合金钢在相同的温度下回火时，比同样碳含量的碳钢具有更高的硬度和强度；或者在保证相同强度的条件下，可在更高的温度下回火，而使韧性更好些。9.第一类回火脆性和第二类回火脆性是在什么条件下产生的？如何减轻和消除？答：第一类回火脆性:脆性特征：①不可逆；②与回火后冷速无关；③断口为晶界脆断。产生原因：钢在200-350℃回火时，Fe3C薄膜在奥氏体晶界形成，削弱了晶界强度；杂质元素P、S、Bi等偏聚晶界，降低了晶界的结合强度。防止措施：①降低钢中杂质元素的含量；②用Al脱氧或加入Nb（铌）、V、Ti等合金元素细化奥氏体晶粒；③加入Cr、Si调整温度范围；④采用等温淬火代替淬火回火工艺。第二类回火脆性：脆性特征：①可逆；②回火后满冷产生，快冷抑制；③断口为晶界脆断。产生原因：钢在450-650℃回火时，杂质元素Sb、S、A或N、P等偏聚于晶界，形成网状或片状化合物，降低了晶界强度。高于回火脆性温度，杂质元素扩散离开了晶界或化合物分解了；快冷抑制了杂质元素的扩散。防止措施：①降低钢中的杂质元素；②加入能细化A晶粒的元素（Nb、V、Ti）③加入适量的Mo、W元素；④避免在第二类回火脆性温度范围回火。10.就合金元素对铁素体力学性能、碳化物形成倾向、奥氏体晶粒长大倾向、淬透性、回火稳定性和回火脆性等几个方面总结下列元素的作用：Si、Mn、Cr、Mo、W、V、Ni。答：Si：①Si是铁素体形成元素，固溶强化效果显著；（强度增加，韧性减小）②Si是非碳化物形成元素，增...
