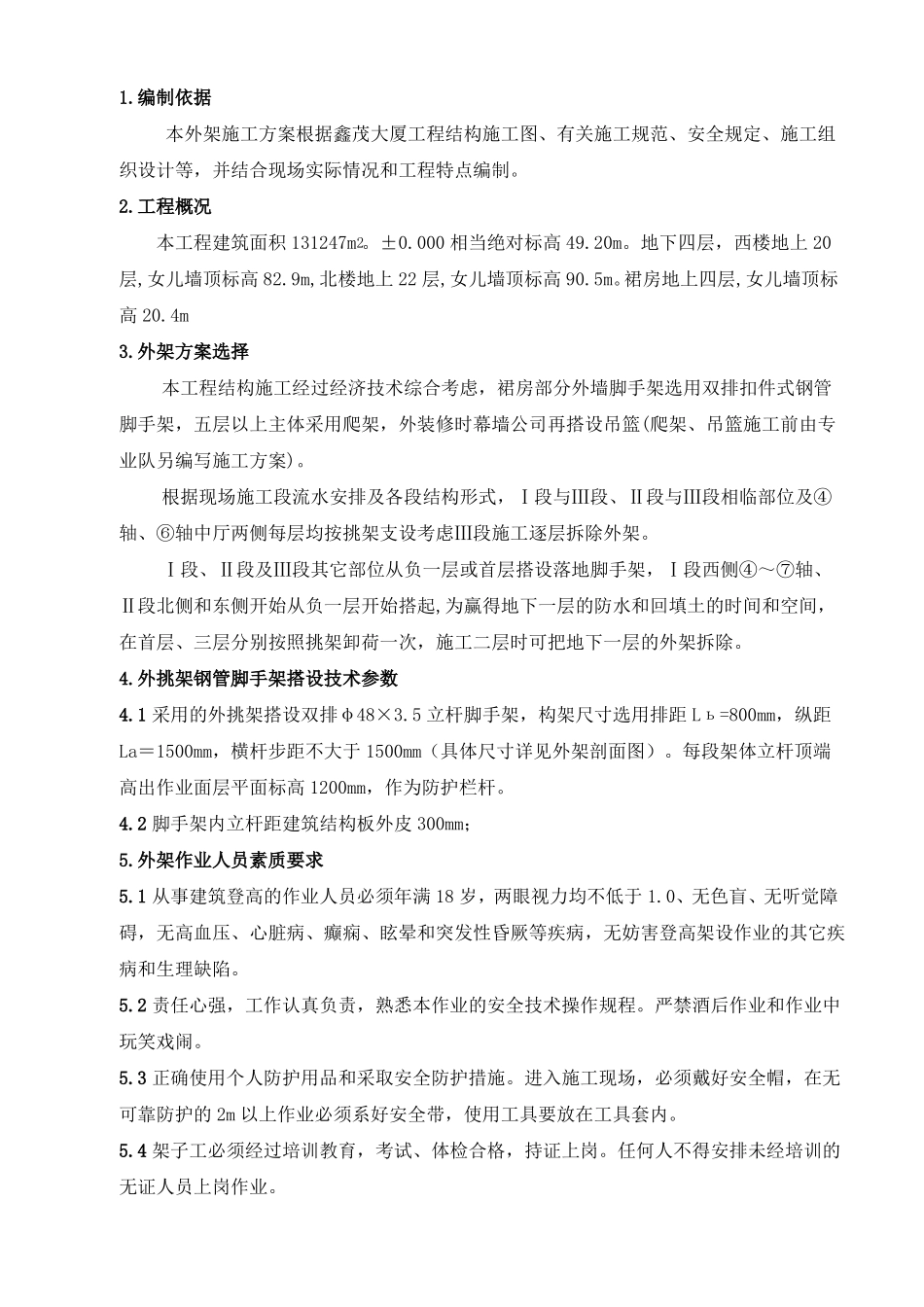

1.编制依据本外架施工方案根据鑫茂大厦工程结构施工图、有关施工规范、安全规定、施工组织设计等，并结合现场实际情况和工程特点编制。2.工程概况本工程建筑面积131247m2。±0.000相当绝对标高49.20m。地下四层，西楼地上20层,女儿墙顶标高82.9m,北楼地上22层,女儿墙顶标高90.5m。裙房地上四层,女儿墙顶标高20.4m3.外架方案选择本工程结构施工经过经济技术综合考虑，裙房部分外墙脚手架选用双排扣件式钢管脚手架，五层以上主体采用爬架，外装修时幕墙公司再搭设吊篮(爬架、吊篮施工前由专业队另编写施工方案)。根据现场施工段流水安排及各段结构形式，Ⅰ段与Ⅲ段、Ⅱ段与Ⅲ段相临部位及④轴、⑥轴中厅两侧每层均按挑架支设考虑Ⅲ段施工逐层拆除外架。Ⅰ段、Ⅱ段及Ⅲ段其它部位从负一层或首层搭设落地脚手架，Ⅰ段西侧④～⑦轴、Ⅱ段北侧和东侧开始从负一层开始搭起,为赢得地下一层的防水和回填土的时间和空间，在首层、三层分别按照挑架卸荷一次，施工二层时可把地下一层的外架拆除。4.外挑架钢管脚手架搭设技术参数4.1采用的外挑架搭设双排φ48×3.5立杆脚手架，构架尺寸选用排距Lь=800mm，纵距La＝1500mm，横杆步距不大于1500mm（具体尺寸详见外架剖面图）。每段架体立杆顶端高出作业面层平面标高1200mm，作为防护栏杆。4.2脚手架内立杆距建筑结构板外皮300mm；5.外架作业人员素质要求5.1从事建筑登高的作业人员必须年满18岁，两眼视力均不低于1.0、无色盲、无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无妨害登高架设作业的其它疾病和生理缺陷。5.2责任心强，工作认真负责，熟悉本作业的安全技术操作规程。严禁酒后作业和作业中玩笑戏闹。5.3正确使用个人防护用品和采取安全防护措施。进入施工现场，必须戴好安全帽，在无可靠防护的2m以上作业必须系好安全带，使用工具要放在工具套内。5.4架子工必须经过培训教育，考试、体检合格，持证上岗。任何人不得安排未经培训的无证人员上岗作业。5.5上架作业人员应定期进行体检。5.6高处作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。6.架子使用材料要求6.1钢管连墙杆：6.1.1选用Φ48（外径）×3.5mm钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。6.1.2报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；6.1.3安全色：防护栏杆为红白相间色。6.2扣件：6.2.1根据GB978－67《可锻铸铁分类及技术条件》的规定，扣件采用机械性能不低于KTH330－08的可锻铸铁制造。铸件不得有裂纹、气孔，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。6.2.2扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口外的最小距离应不小于5mm。6.2.3扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6.2.4扣件表面应进行防锈处理。6.2.5扣件报废标准：扣件有裂纹、变形、滑扣。6.3脚手板：选用50mm厚的杉、松木质板，长2～6m宽20cm；其材质应符合现行国家标准《结构设计规范》（GBJ5）中Ⅱ级材质的规定。两头须用8＃铅丝打箍两道；腐朽、劈裂等不符合一等材质的脚手板禁止使用。7.安全网7.1安全网的技术要求必须符合GB5725—85规定，方准进场使用。大孔安全网用作平网和兜网，其规格为P—3×6m；绿色密目安全网L—1.5×6m，用作外挂立网。绿色密目安全网使用有国家认证的生产厂家供货，安全网必须是阻燃的，进场要做防火试验，不合格者不得进场验收。7.2安全网在存放使用中，不得受有机化学物质污染或其它可能引起磨损的物品相混，当发现污染应进行冲洗，洗后自然干燥，使用中要防止电焊火花掉在网上。7.3安全网拆除后要洗净捆好，放在通风、遮光、隔热的地方，禁止使用钩子搬运。8.架子搭设技术要求本工程裙房采用双排扣件式钢管脚手架，部分在首层、三层设置卸荷架，部分在每层设置卸荷架。每层设置卸荷架时，须上层作业面架子搭设好后，下层架子才允许拆除。8.1构造要求8.1.1立杆①立杆垂直度偏差不得大于架高的1/300，其全高偏差不大于75mm。②立杆接头必须采...
