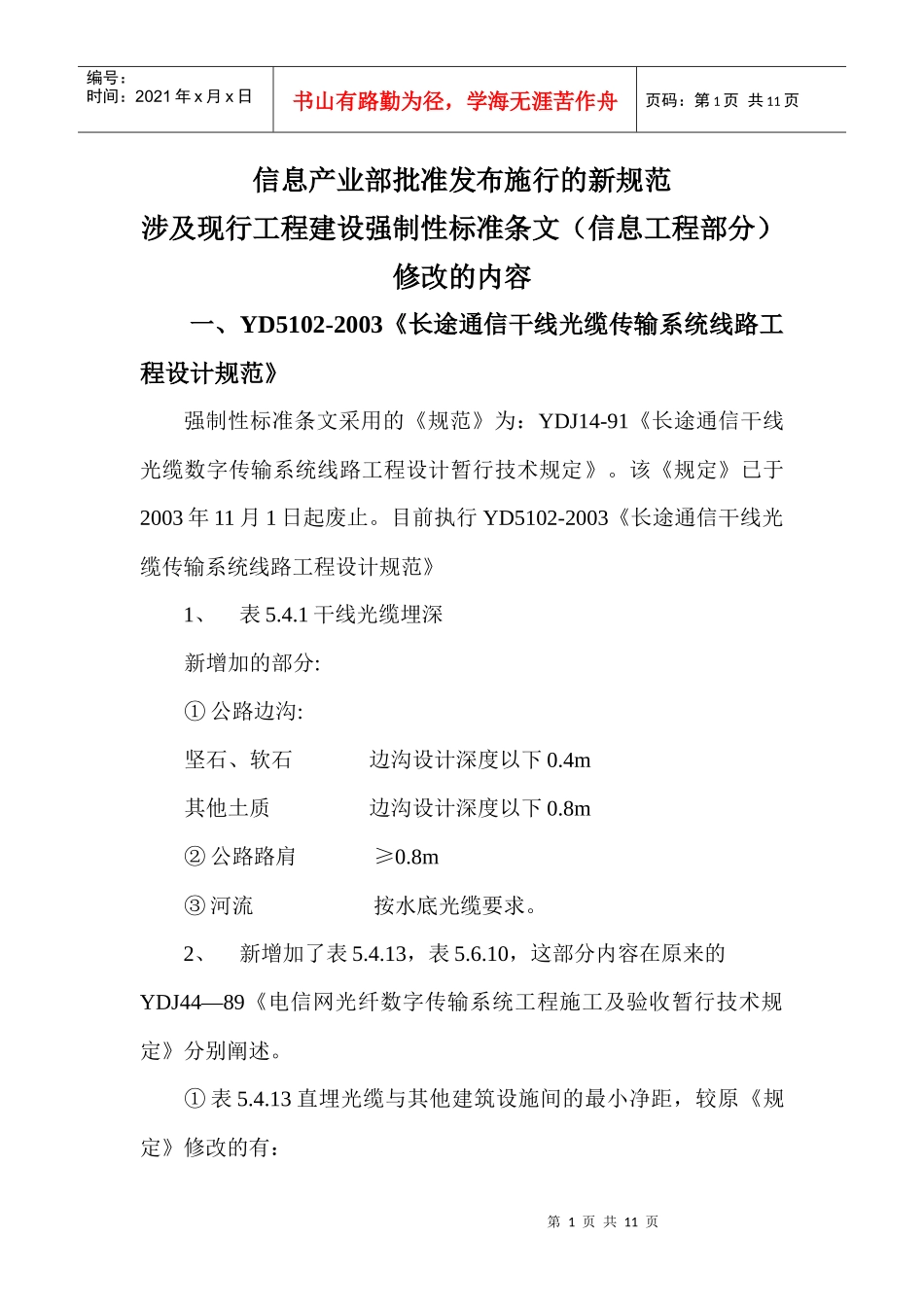

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页信息产业部批准发布施行的新规范涉及现行工程建设强制性标准条文（信息工程部分）修改的内容一、YD5102-2003《长途通信干线光缆传输系统线路工程设计规范》强制性标准条文采用的《规范》为：YDJ14-91《长途通信干线光缆数字传输系统线路工程设计暂行技术规定》。该《规定》已于2003年11月1日起废止。目前执行YD5102-2003《长途通信干线光缆传输系统线路工程设计规范》1、表5.4.1干线光缆埋深新增加的部分:①公路边沟:坚石、软石边沟设计深度以下0.4m其他土质边沟设计深度以下0.8m②公路路肩≥0.8m③河流按水底光缆要求。2、新增加了表5.4.13，表5.6.10，这部分内容在原来的YDJ44—89《电信网光纤数字传输系统工程施工及验收暂行技术规定》分别阐述。①表5.4.13直埋光缆与其他建筑设施间的最小净距，较原《规定》修改的有：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页热力、下水管平行时原规定1.0m，新规定1.0～10m并增加：注2：大树指直径30cm及以上的树木。对于孤立大树，还应考虑防雷要求；注3：穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下方通过。②表5.6.10架空光缆线路与其他建筑物间距表强制性标准条文原来采用的《规范》为:YDJ44-89《电信网光纤数字传输系统工程施工及验收暂行技术规定》。将强制性标准条文中的表3.2.3—1架空光缆与其他设施、树木最小水平净距表和表3.2.3—2架空光缆线路与其他建筑物树木的最小垂直净距表合并为表5.6.10表5.6.10架空光缆线路与其他建筑物间距表序号间距说明最小净距（m）交越角度1光缆距地面：一般地区特殊地点（在不妨碍交通和线路安全的前提下）市区（人行道上）高杆农林作物地段3．02．54．54．52光缆距路面：跨越公路及市区街道跨越通车的野外大路及市区巷弄5．55．0第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页3光缆距铁路：跨越铁路（距轨面）跨越电气化铁路平行间距7．5一般不允许30．0≥450序号间距说明最小净距（m）交越角度4光缆距树枝：在市区：平行间距垂直间距在效区：平行及垂直间距1．251．02．05光缆距房屋：跨越平顶房顶跨越人字屋脊1．50．66光缆距建筑物的平行间距2．07与其他架空通信缆线交越时0．6≥3008与架空电力线交越时1．0≥3009跨越河流：不通航的河流，光缆距最高洪水位的垂直间距通航的河流，光缆距最高通航水位时的船桅最高点2．01．010消火栓1．011光缆沿街道架设时，电杆距人行道边石0．512与其他架空线路平行时不宜小于4/3杆高注：上述间距应为光缆在正常运行期间应保持的最小间距。沿铁路架设时间距必须大于4/3杆高。3、光缆线路标石的埋设要求强制性标准条文采用的《规范》为：YDJ44-89《电信网光纤数字传输系统工程施工及验收暂行技术规定》，但YD5102—2003《长途通信干线光缆传输系统线路工程设计规范》在文字阐述上更加简洁明了、合理，但标石的规格尺寸、直线段埋设标石的间距及具体第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页描号方法没有明确。4、水底光缆在通航河流标志牌的设置强制性标准条文采用的《规范》为YDJ44—89《电信网光纤数字传输系统工程施工及验收暂行技术规定》除具体埋设方法，《规定》比较简单，但YD5102-2003《长途通信干线光缆传输系统线路工程设计规范》5.7.14、5.7.15规定比较具体，便于施工，现摘录如下：5.7.14敷设水底光缆的通航河流，在过河段的河堤或河岸上设置标志牌。标志牌的数量及设置方式应符合相关海事及航道主管部门的规定。如无具体规定时，可按下列要求执行：1、水面宽度小于50m的河流，在河流一侧的上下游堤岸上，各设置一块标志牌。2、水面较宽的河流，在水底光缆上、下游的河道两岸均设置一块标志牌。3、河流的滩地较长或主航道偏向河槽一侧时，需在近航道处设置标志牌。4、有夜航的河流可在标志牌上设置灯光设备。5.7.15敷设水底光缆的通航河流，应划定禁止抛锚区域，其范围应按相关海事...
