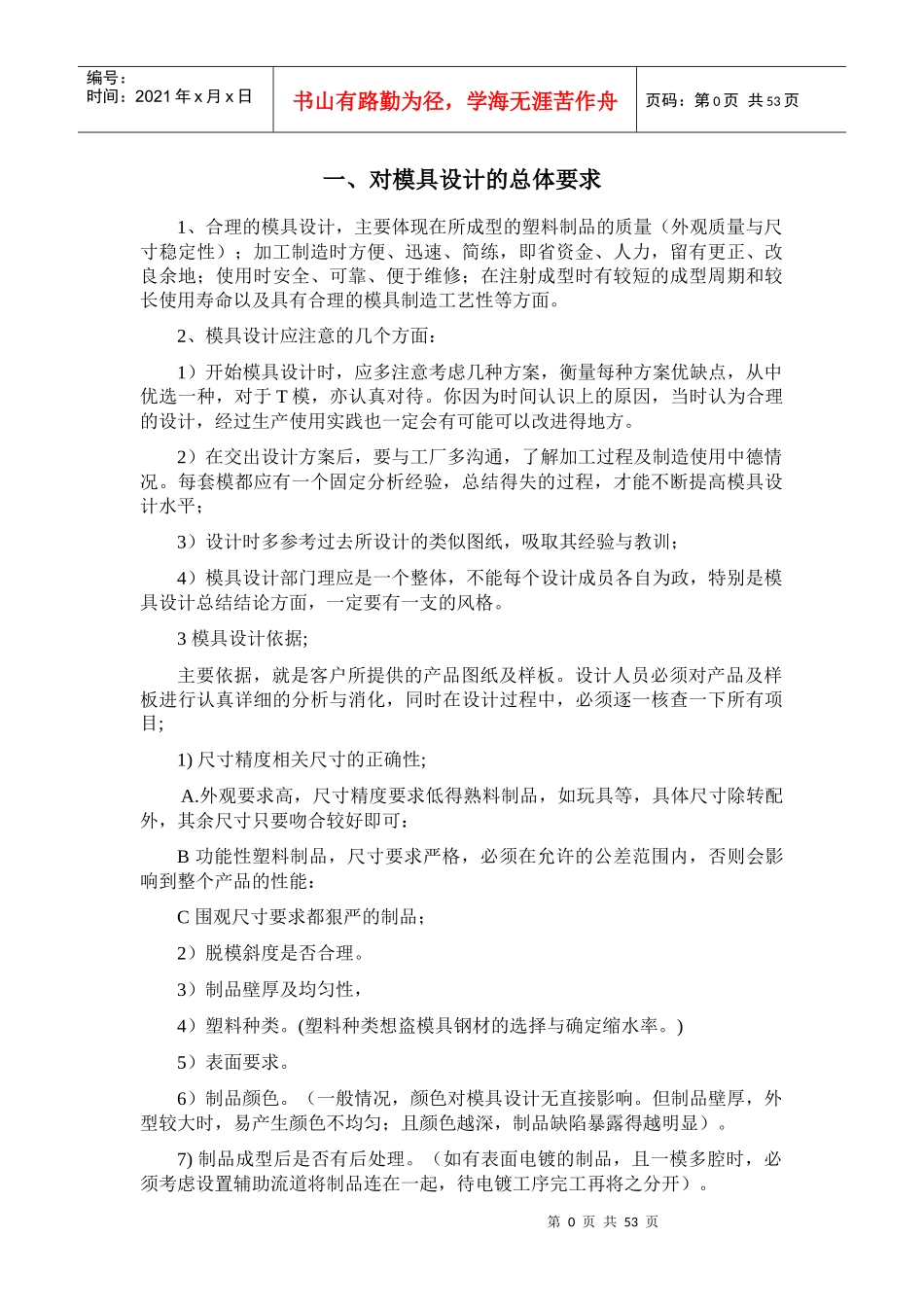

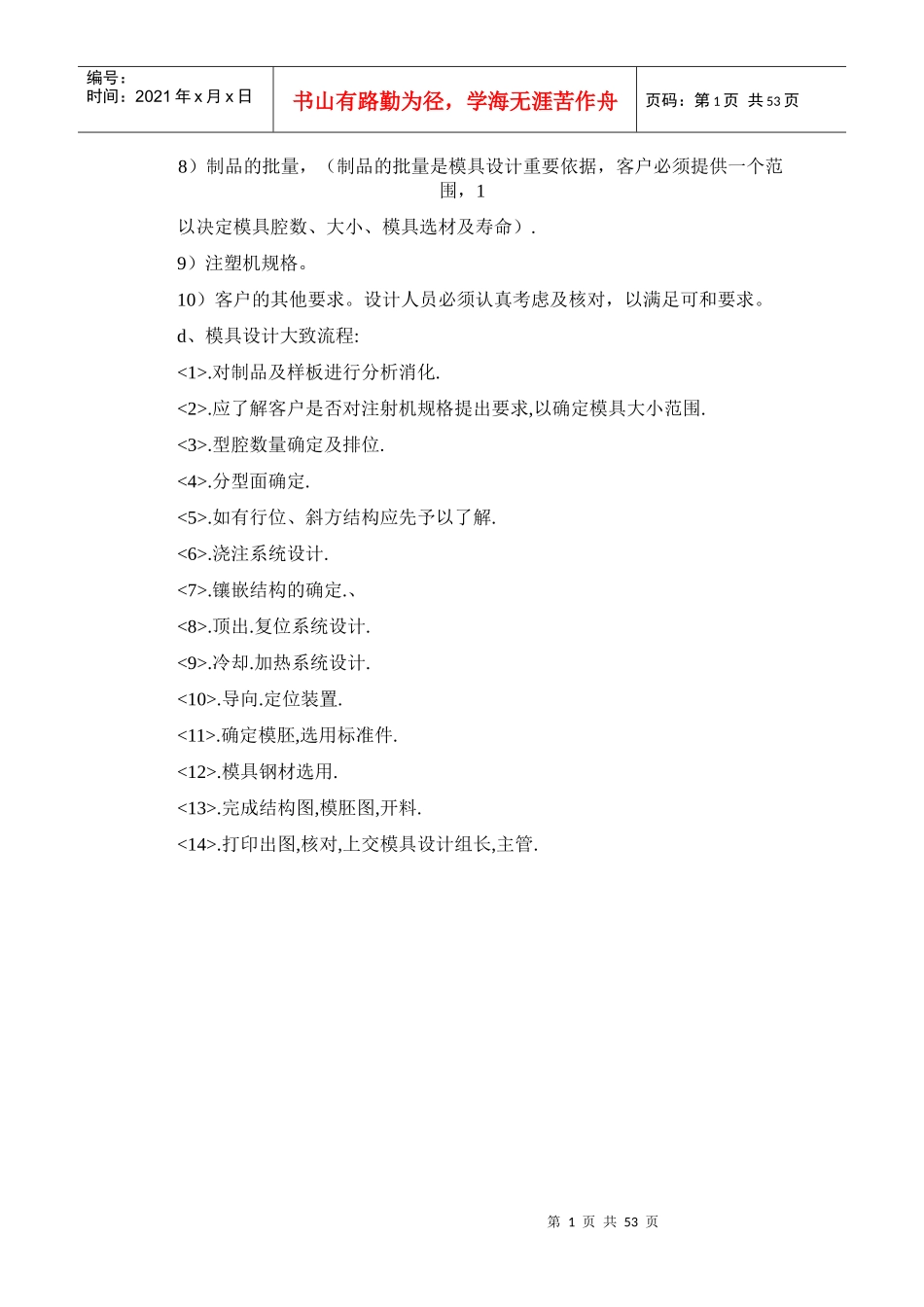

第0页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共53页一、对模具设计的总体要求1、合理的模具设计，主要体现在所成型的塑料制品的质量（外观质量与尺寸稳定性）；加工制造时方便、迅速、简练，即省资金、人力，留有更正、改良余地；使用时安全、可靠、便于维修；在注射成型时有较短的成型周期和较长使用寿命以及具有合理的模具制造工艺性等方面。2、模具设计应注意的几个方面：1）开始模具设计时，应多注意考虑几种方案，衡量每种方案优缺点，从中优选一种，对于T模，亦认真对待。你因为时间认识上的原因，当时认为合理的设计，经过生产使用实践也一定会有可能可以改进得地方。2）在交出设计方案后，要与工厂多沟通，了解加工过程及制造使用中德情况。每套模都应有一个固定分析经验，总结得失的过程，才能不断提高模具设计水平；3）设计时多参考过去所设计的类似图纸，吸取其经验与教训；4）模具设计部门理应是一个整体，不能每个设计成员各自为政，特别是模具设计总结结论方面，一定要有一支的风格。3模具设计依据;主要依据，就是客户所提供的产品图纸及样板。设计人员必须对产品及样板进行认真详细的分析与消化，同时在设计过程中，必须逐一核查一下所有项目;1)尺寸精度相关尺寸的正确性;A.外观要求高，尺寸精度要求低得熟料制品，如玩具等，具体尺寸除转配外，其余尺寸只要吻合较好即可：B功能性塑料制品，尺寸要求严格，必须在允许的公差范围内，否则会影响到整个产品的性能：C围观尺寸要求都狠严的制品；2）脱模斜度是否合理。3）制品壁厚及均匀性，4）塑料种类。(塑料种类想盗模具钢材的选择与确定缩水率。)5）表面要求。6）制品颜色。（一般情况，颜色对模具设计无直接影响。但制品壁厚，外型较大时，易产生颜色不均匀；且颜色越深，制品缺陷暴露得越明显）。7)制品成型后是否有后处理。（如有表面电镀的制品，且一模多腔时，必须考虑设置辅助流道将制品连在一起，待电镀工序完工再将之分开）。第1页共53页第0页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页8）制品的批量，（制品的批量是模具设计重要依据，客户必须提供一个范围，1以决定模具腔数、大小、模具选材及寿命）.9）注塑机规格。10）客户的其他要求。设计人员必须认真考虑及核对，以满足可和要求。d、模具设计大致流程:<1>.对制品及样板进行分析消化.<2>.应了解客户是否对注射机规格提出要求,以确定模具大小范围.<3>.型腔数量确定及排位.<4>.分型面确定.<5>.如有行位、斜方结构应先予以了解.<6>.浇注系统设计.<7>.镶嵌结构的确定.、<8>.顶出.复位系统设计.<9>.冷却.加热系统设计.<10>.导向.定位装置.<11>.确定模胚,选用标准件.<12>.模具钢材选用.<13>.完成结构图,模胚图,开料.<14>.打印出图,核对,上交模具设计组长,主管.第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页2二、模具要求：1.排位<1>.制品在内模的排位应以最佳效果形式排放位置,要考虑入水位置和分型面因素.要与制品的外形大小、深度成比例.<2>.制品到精框边的距离:A).小件的制品:距离为25mm~30mm之间,成品之间为15mm~20mm,如有则为25mm左右,成品间有流道的最少要15mm.B).大件的制品:距边为35~50mm,有镶最小为35mm,如1件钢件出多件小产品,则其之间的距离应12~15mm左右.成品长度在200mm以上,宽度在150mm以上其产品距边应不少于35mm.<3>.制品排位时选择基准的原则：A).优先选取具明显特征（如柱位、碰穿孔、骨位中）的部分分中.B).若选取PRO/E3D基准时,要注明CSO或CSI或DTM的名字.C).形状特别,难以确定基准的制品,要与CAM讨论再确定其基准.D).制品基准与模胚中心一定要为整数,并在标注尺寸时于数字上加方框以示区别.<3>.排位时确定内模精框X,Y坐标方向的原则：若内模精框长宽尺寸差明显,必须取较长一方之方向为X轴方向放置模胚排位,以配合工场机床加工方向,减少出错几率.第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页32、订模胚<1>.尽量采用标准模胚(LKM标准或鸿丰标准).A).由...
