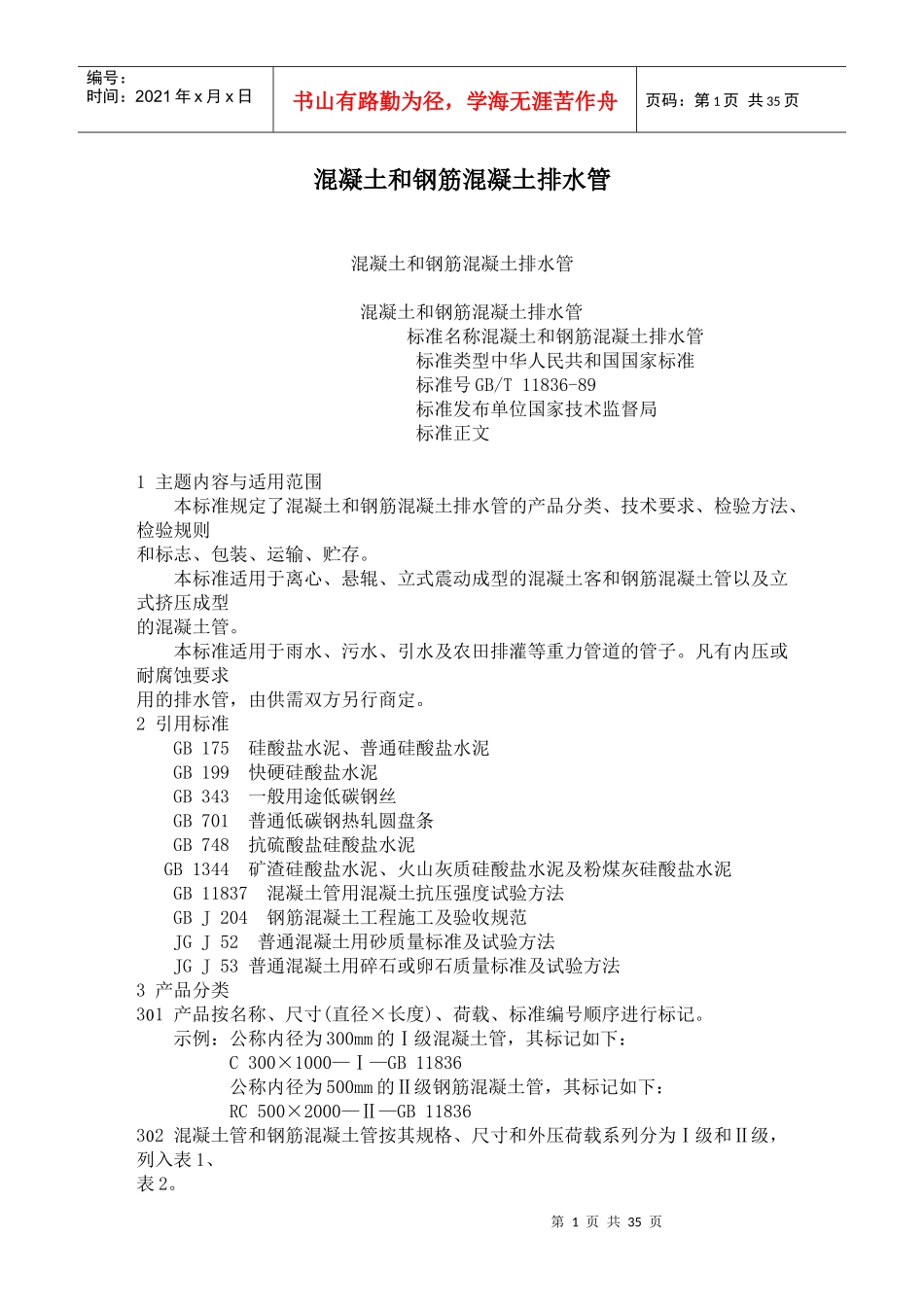

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页混凝土和钢筋混凝土排水管混凝土和钢筋混凝土排水管混凝土和钢筋混凝土排水管标准名称混凝土和钢筋混凝土排水管标准类型中华人民共和国国家标准标准号GB/T11836-89标准发布单位国家技术监督局标准正文1主题内容与适用范围本标准规定了混凝土和钢筋混凝土排水管的产品分类、技术要求、检验方法、检验规则和标志、包装、运输、贮存。本标准适用于离心、悬辊、立式震动成型的混凝土客和钢筋混凝土管以及立式挤压成型的混凝土管。本标准适用于雨水、污水、引水及农田排灌等重力管道的管子。凡有内压或耐腐蚀要求用的排水管，由供需双方另行商定。2引用标准GB175硅酸盐水泥、普通硅酸盐水泥GB199快硬硅酸盐水泥GB343一般用途低碳钢丝GB701普通低碳钢热轧圆盘条GB748抗硫酸盐硅酸盐水泥GB1344矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB11837混凝土管用混凝土抗压强度试验方法GBJ204钢筋混凝土工程施工及验收规范JGJ52普通混凝土用砂质量标准及试验方法JGJ53普通混凝土用碎石或卵石质量标准及试验方法3产品分类31产品按名称、尺寸(直径×长度)、荷载、标准编号顺序进行标记。示例：公称内径为300mm的Ⅰ级混凝土管，其标记如下：C300×1000—Ⅰ—GB11836公称内径为500mm的Ⅱ级钢筋混凝土管，其标记如下：RC500×2000—Ⅱ—GB1183632混凝土管和钢筋混凝土管按其规格、尺寸和外压荷载系列分为Ⅰ级和Ⅱ级，列入表1、表2。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页33按管子接口型式分为：套环式、企口式、承插式三种。按管子接口采用的密封材料分为刚性接口和柔性接口两种。柔性接口胶圈或用于顶管施工的管子接口尺寸，由供需双方商定。表1混凝土管规格尺寸及外压荷载系列表________________________________________________________________________________公称内径最小长度Ⅰ级管Ⅱ级管D0L最小厚度h破坏荷载Pp最小厚度h破坏荷载PpmmmmmmKN/mmmKN/m10019115251891501981251352002283271222502586331463001000301034017835035120451944004013747187450451555018950050172552066006020665240________________________________________________________________________________注：经供需双方协议，也可生产其他规格尺寸或按工程设计要求的外压荷载的混凝土管。表2钢筋混凝土管规格尺寸及外压荷载系列表________________________________________________________________________________公称内径最小长度Ⅰ级管Ⅱ级管第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页D0L最小厚度荷载最小厚度荷载h裂缝Pc破坏Pph裂缝Pc破坏PpmmmmmmKN/mKN/mmmKN/mKN/m300301523301929400351726402741500422132503248600502537.560406070055284270477180065335080548190070375690619210007540601006910011008544661107411012002000904872120811201350105558313590140150011560901509915016501256699165110170第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页180014072110180120180200015580120200134200220017584130220145220240018590140240152230_______________________________________________________________________________注：以供需双方协议，也可生产共他规格尺寸或按工程设计要求的外压荷载的钢筋混凝土管。331套环式接口如图1，Ⅰ级钢筋混凝土管套环尺寸见表3，Ⅱ级钢筋混凝土管套环尺寸另行商定。表3钢筋混凝土管套环尺寸mm________________________________________________________________________________管子公称内径套环D0内径(DT)最小厚度hT最小长度LT填缝宽度b3003903515015400500421501550061450200第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页15600730552001570084065200158009607020015900107675200181000118685...
