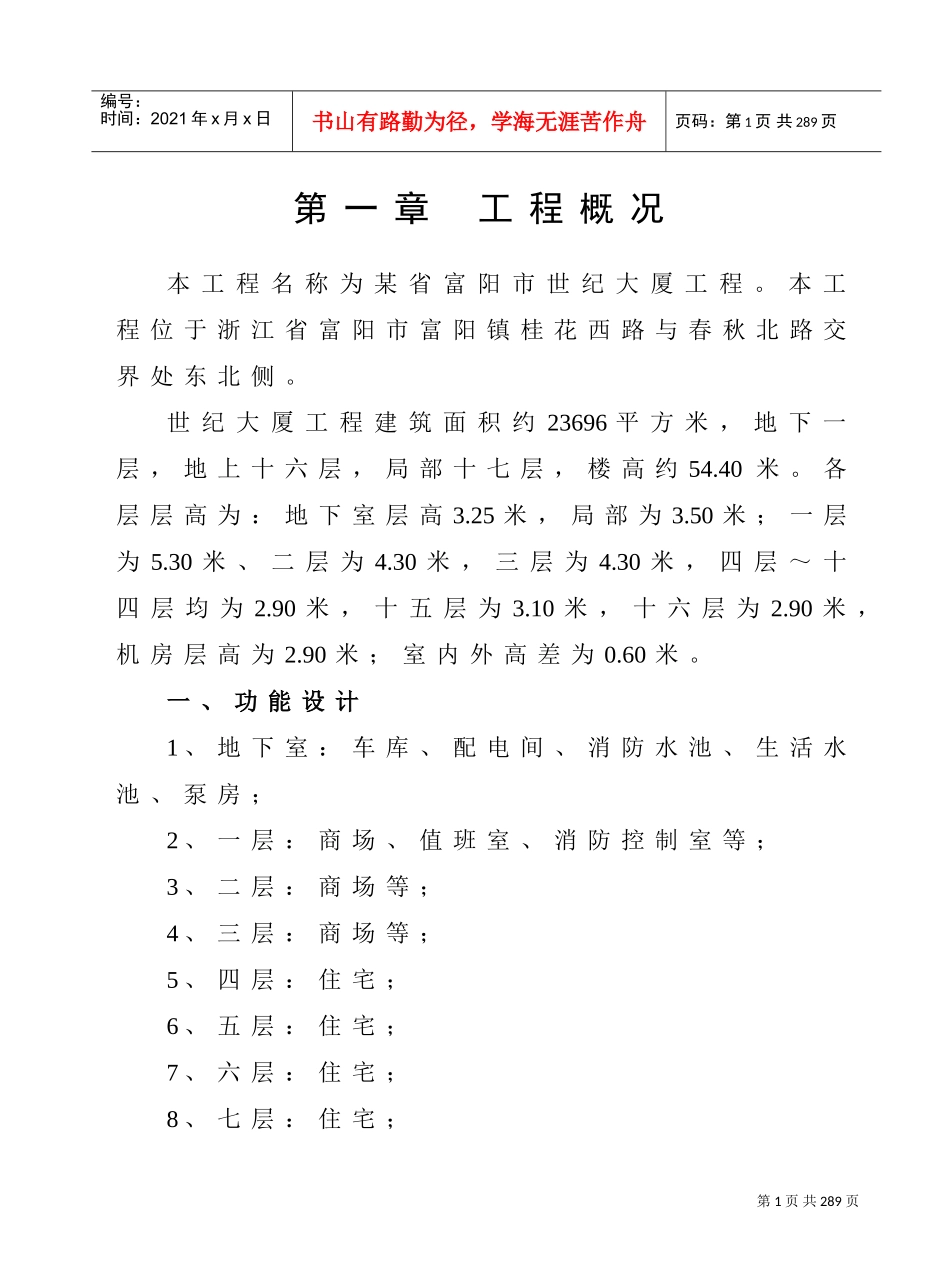

第1页共289页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共289页第一章工程概况本工程名称为某省富阳市世纪大厦工程。本工程位于浙江省富阳市富阳镇桂花西路与春秋北路交界处东北侧。世纪大厦工程建筑面积约23696平方米，地下一层，地上十六层，局部十七层，楼高约54.40米。各层层高为：地下室层高3.25米，局部为3.50米；一层为5.30米、二层为4.30米，三层为4.30米，四层～十四层均为2.90米，十五层为3.10米，十六层为2.90米，机房层高为2.90米；室内外高差为0.60米。一、功能设计1、地下室：车库、配电间、消防水池、生活水池、泵房；2、一层：商场、值班室、消防控制室等；3、二层：商场等；4、三层：商场等；5、四层：住宅；6、五层：住宅；7、六层：住宅；8、七层：住宅；第2页共289页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共289页9、八层：住宅；10、九层：住宅；11、十层：住宅；12、十一层：住宅；13、十二层：住宅；14、十三层：住宅；15、十四层：住宅；16、十五层：住宅；17、十六层：屋面层；18、十七层：机房层。二、结构设计本工程结构型式为框架-剪力墙结构。建筑等级为二类，耐火等级一级，抗震设防烈度为6度，框架的抗震等级为四级，剪力墙的抗震等级为三级。1、桩基⑴本工程桩基采用钻孔灌注桩，桩径有D650、D800、D800A、D1000三种；其中，D650桩66根，D800桩58根，D800A桩2根，D1000桩20根；桩长约为30.500米。⑵桩身砼等级为C30，主筋保护层为50，孔底沉渣要求为零。第3页共289页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共289页⑶桩端持力层为⑦-2层：中—弱风化花岗片麻层，桩端进入⑦-2层500mm，实际终孔深度以勘察人员验岩样并结合进尺深度控制。⑷单桩竖向承载力标准值为D650：R=2200KN；D800：R=3600KN；D800A：R=3600KN；D1000：R=5000KN。⑸桩基施工按《建筑桩基技术规范》JGJ94-94执行。⑹桩基测试：静载测试2根，为D800A，高应变动力检测桩2根，低应变动力检测桩按《基桩低应变动力检测技术规范》DBJ10-4-98执行。2、基础⑴垫层本工程垫层采用素砼垫层，厚100，砼C10，伸出周边100；⑵基础承台、底板和基础梁基础承台顶标高均为-3.600米；其中，承台ZT1-6高1200，ZT1-6A高1500，ZT2-6高1400，ZT2-6A高1500，ZT4-6高1800，ZT1-8高1200，ZT2-8高1600，ZT3-8高第4页共289页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共289页1800，ZT4-8高2000；承台砼等级为C35，抗渗等级为0.8Mpa，掺UEA微膨胀剂10%。地下室底板顶标高为-3.60米，水池底板厚为800，电梯井底板厚为1500，其他未注明底板厚均为400，砼等级C35，抗渗等级为0.8Mpa，掺UEA微膨胀剂10%。基础梁面标高均为-3.600米，砼等级C35，抗渗等级为0.8Mpa，掺UEA微膨胀剂10%。⑶地下室钢砼墙及柱地下室墙顶标高为-0.020米，墙厚为300，砼等级C40，抗渗等级为0.8Mpa，掺UEA微膨胀剂10%。地下室柱砼等级C40，抗渗等级为0.8Mpa，掺UEA微膨胀剂10%。⑷地下室顶板梁和板地下室顶板梁、板砼等级为C35。⑸基础砖砌体±0.000以下墙体均采用MU10普通粘土砖，M10水泥砂浆砌筑，1：3水泥砂浆双面抹灰。3、上部主体结构工程⑴墙、柱、梁、板本工程上部结构均为现浇钢砼，6层以下墙、柱第5页共289页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共289页砼等级为C40，梁、板砼等级为C35；7～11层墙、柱砼等级为C35，梁、板砼等级为C30；7层以上墙、柱砼等级为C30，梁、板砼等级为C30。⑵填充墙填充墙除注明外，采用粘土多孔砖，用M5混合砂浆砌一砖或半砖实墙；外墙、分户墙为一砖墙，户内分隔墙均为半砖墙。三、建筑设计1、外墙装饰⑴仿石漆外墙涂料：15厚1：3水泥砂浆分层赶平，外刷仿石漆外墙涂料，颜色及分格由现场定。⑵阳台间外墙：15厚1：1：6混合砂浆底，细石筋灰面，外刷106涂料二度。2、内墙装饰⑴商场内墙粉刷待装修定。⑵电梯前室：（地下室除外）20厚磨光花岗岩面（色彩另定），25厚1：2水泥砂浆分层灌浆，墙柱面布设φ6钢筋。⑶地下室：15厚1：3水泥砂浆抹平，HM1500防...
