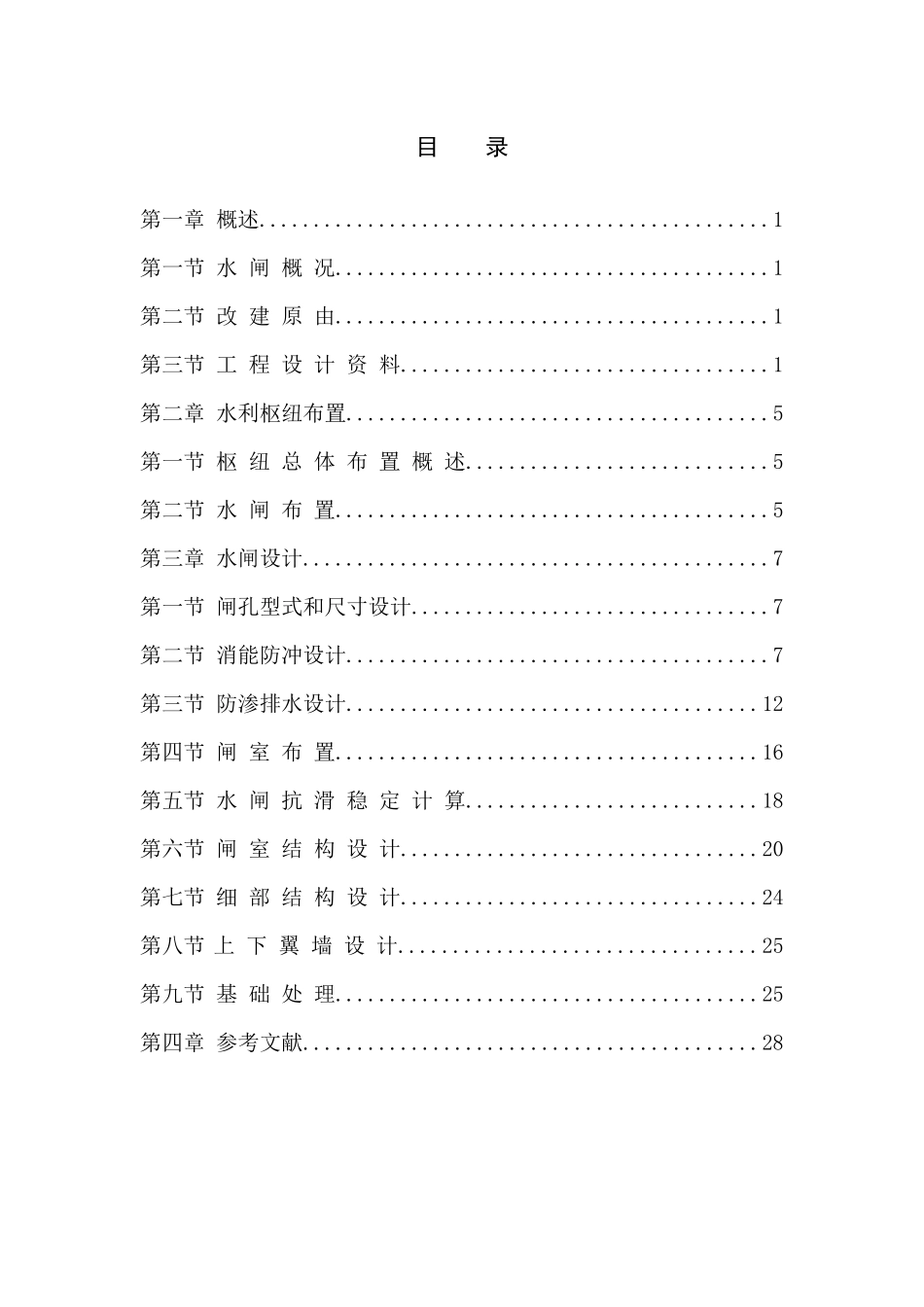

目录第一章概述...............................................1第一节水闸概况........................................1第二节改建原由........................................1第三节工程设计资料..................................1第二章水利枢纽布置.......................................5第一节枢纽总体布置概述............................5第二节水闸布置........................................5第三章水闸设计...........................................7第一节闸孔型式和尺寸设计.................................7第二节消能防冲设计.......................................7第三节防渗排水设计......................................12第四节闸室布置.......................................16第五节水闸抗滑稳定计算...........................18第六节闸室结构设计.................................20第七节细部结构设计.................................24第八节上下翼墙设计.................................25第九节基础处理.......................................25第四章参考文献..........................................28第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第一章概述第一节水闸概况本次毕业设计选题为中山市S水闸重建工程。该工程位于中山市某镇境内，是该市中顺大围某堤段上的重要水闸之一，本水闸是以防洪、排污、灌溉为主的综合性水利工程。该水闸（旧闸）建于50年代，由于旧闸原设计标准低，加上年代已久，经有关部门复核在设计洪水位时，水闸不能安全运行。现决定拆除旧闸，在原闸上重建新水闸。第二节改建原由旧闸建于50年代，设计闸孔为一孔，净宽4.0m，原闸底板高程-1.50m。该闸建成后经过多年的运行，工程质量已经老化，部分结构破坏严重，各项工程设施已趋落后，存在着很多安全隐患，严重影响水闸的正常运行。由于旧闸原设计标准低，与前几年的河涌疏浚及环境整治工程不配套，目前整治后的河涌过水断面宽度为15m.为使水闸安全运行，并与周边整治后环境相协调，以适应现代化水利需要。经过中山市水利局和市水电设计院论证，决定重建该水闸，以从根本上解决该水闸在防洪、排涝、安全运行方面等问题。第三节工程设计资料一、气象及工程地质情况水文（一）水文气象1、气象特征S水闸地处珠江三角洲中心地带，属于亚热带海洋性气候，常年温暖湿润，偶有霜冻，阳光充足，四季常青。据当地水利及总体规划资料，该区域年平均气温23℃，最高七月均温29℃左右，最低一月均温10℃左右，无霜期352天。雨量充沛，雨季多发生在春夏两季，年平均雨量为1626mm，最高降雨量为2444.6mm（1981年），年平均蒸发量为1331mm，年平均相对温度82.5%。该区域属季风气候，全年风向系数夏季最大为南风、次为东南风、西南风；第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页冬季最大风为北风；春秋两季有过渡性。年平均风速为2.2～3.6m/s。每年4～9月为南海台风季节，年平均4次，以7～9月频率最高，占全年登陆次数的73%，偶有飓风，最大风力12级，并伴有暴雨。2、水文资料S水闸地处西江下游三角洲河网区，全市河道交错。洪水主要是上游来水，其次是台风雨，降雨集中于4至9月汛期，占全年的80％。根据广东省水利厅2002年6月公布的《西、北江下游及其三角洲网河河道设计洪潮水面线》，通过内插方法，查得该区域相关水文站提供的闸址各频率洪水位值：水闸按100年一遇外江水位设计，外江水位5.40米，相应内河水位0.60米。水闸按50年一遇外江水位设计，外江水位5.31米，相应内河水位0.60米。（二）工程地质1、区域地形地貌、地质该区域地处珠江三角洲南部边缘地带、西江冲积平原上，地势平坦，河涌交错，河流（河汊）和阶地地貌发育，阶地高程一般3.5m～4.5m。横海水闸座落在西江西岸第四系洪冲积的一级阶地的前缘。场地内第四系沉积环境经历了海陆交互相、河流冲积相等多次沉积，形成多旋回沉积规律。区内第四系沉积层厚20～30m。2、闸址地质条件...
