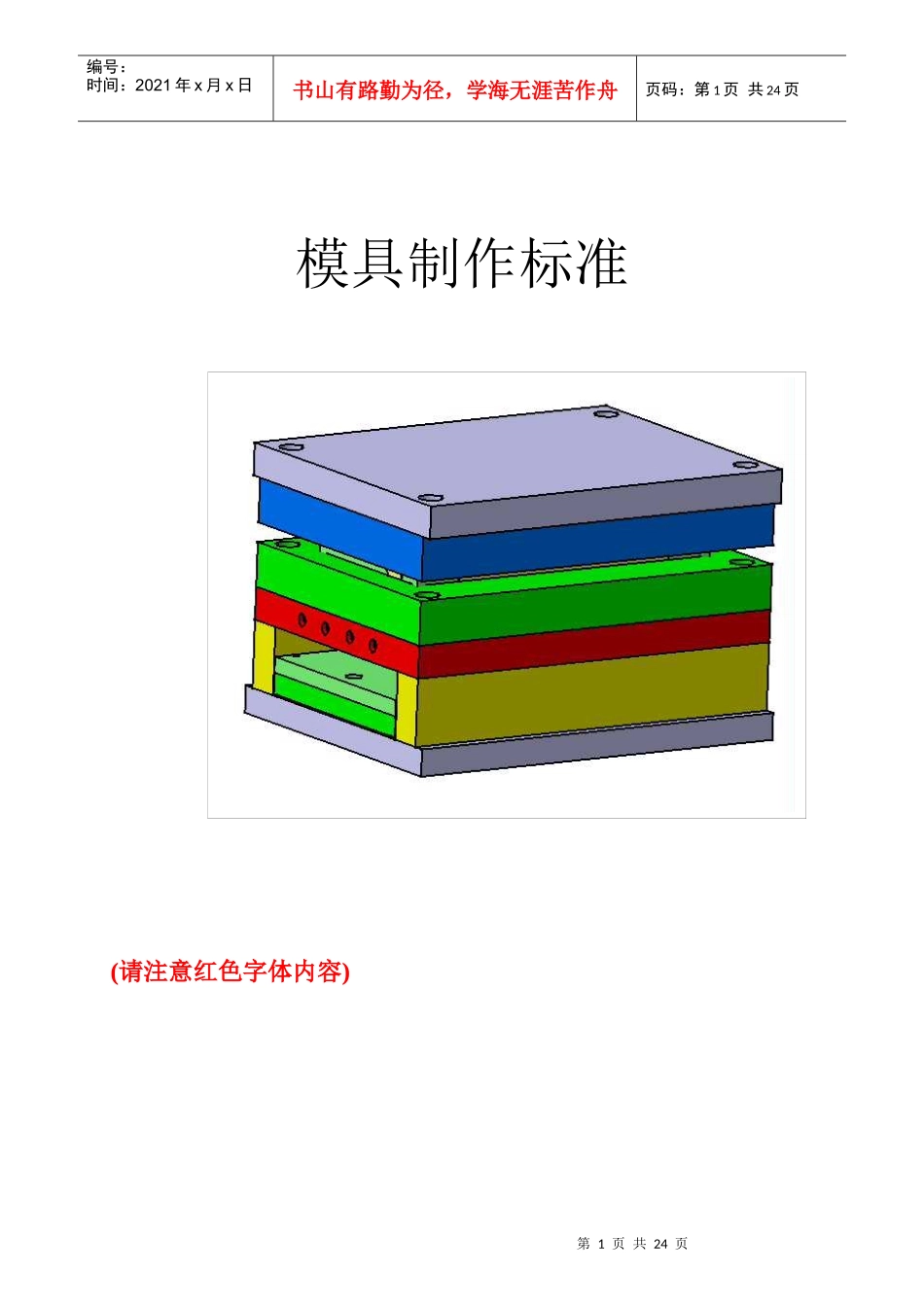

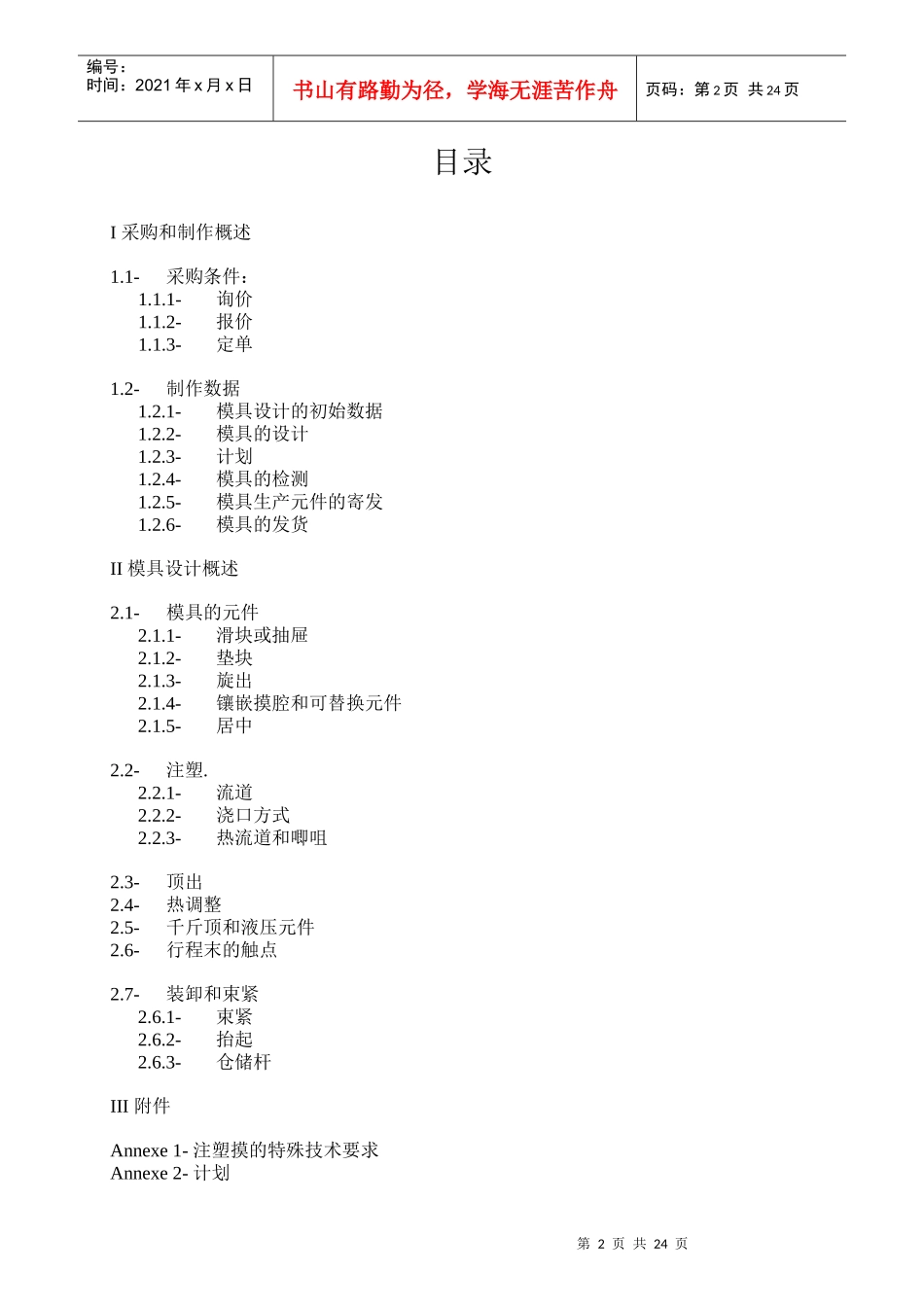

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页模具制作标准(请注意红色字体内容)第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页目录I采购和制作概述1.1-采购条件：1.1.1-询价1.1.2-报价1.1.3-定单1.2-制作数据1.2.1-模具设计的初始数据1.2.2-模具的设计1.2.3-计划1.2.4-模具的检测1.2.5-模具生产元件的寄发1.2.6-模具的发货II模具设计概述2.1-模具的元件2.1.1-滑块或抽屉2.1.2-垫块2.1.3-旋出2.1.4-镶嵌摸腔和可替换元件2.1.5-居中2.2-注塑.2.2.1-流道2.2.2-浇口方式2.2.3-热流道和唧咀2.3-顶出2.4-热调整2.5-千斤顶和液压元件2.6-行程末的触点2.7-装卸和束紧2.6.1-束紧2.6.2-抬起2.6.3-仓储杆III附件Annexe1-注塑摸的特殊技术要求Annexe2-计划第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页I采购和制作概述1.1-采购条件1.1.1-询价询价资料的组成如下：-注塑摸的特殊技术要求(详见附件1)；-3D数字说明和/或2D图纸。如果询价和下定单之间零件有更改，需要重新询价。1.1.2-报价报价需要注意以下几点：-模具的设计和制作要按照BOUE公司的基本技术要求和特殊技术要求（附件1）；-模具厂要试模直至完全合格；-蚀纹的来回运输；(要作好保护模腔的包装准备)-表面处理的来回运输；-必要的模具设计和制作过程中的修改，以确保符合基本技术要求和特殊技术要求以及模具的良好使用等；-提供模具图和3D数字说明；-对于需要蚀纹的模具，有可能会被要求提供蚀纹样板（用一样的钢材和加工方式）；-提供电极以及所有模具生产所用到的所有元件。报价谈定后四个月内有效，不准悔价。如有改动，可以加上改动部分的费用。欢迎所有完善模具设计、提高模具质量或降低制作成本的意见和建议，但这些都需要书面确认和独立核算。模具和注塑件的运输由模具厂负责，除非在特殊技术要求中有说明。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页1.1.3-定单没有BOUE公司的书面确认，请不要开始生产。定单一般都附有特殊技术说明，可能还有与模具厂协商的改进措施。定单上的期限是指模具首样交付期。定单收到后马上要确认。定单收到后即需开具形式发票，一式两份。1.2-制作数据1.2.1-模具设计的初始数据每个零件必有以下资料来界定：-CAO3D模型；-产品的图纸，明确了物理特征和专门的尺寸等。1.2.2-模具的设计根据连锁尺寸的原理，零件上的误差是模具加工误差和零件注塑误差的总和。所以，必须注意以下几点：-所有的公差都要以额定值为中心；-模具生产的公差范围应小于注塑零件的公差；-根据BOUE公司的要求，有些敏感尺寸要作好修改的准备。所有的模具设计、加工、CAO数据等模具开发的整个过程都使用米公制。模具必须完全符合安全标准和欧洲使用标准(CE标准)。当收到数据资料或图纸时，如果认为有疑问的地方，必须提出来。预设计的提议是最后提出异议的机会，包括：连接面、模架、顶针印、尺寸误差范围、蚀纹等等的位置......型腔和型芯的壳体以及合模斜度的检测由模具厂负责。模具的分析、设计要体现以下元件：-模具的体积-模腔的位置-抽芯及其运作-注塑-顶出-热度调节(模腔和抽屉)-特定压机的立柱-束紧如果有重大的变动，必须重新做设计和分析。只有项目经理同意后才可以开始模具的加工。在整个模具设计认可前不准任何加工。第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页模具厂应尽快向项目负责人提供模具整体图和整套细图以及明细表。模具图上应标注重量和尺寸（模架尺寸和光模具尺寸）。并说明是否有外来件。模具厂应负责调试，包括：增加顶针、加多注塑点、改善调节通道、双排顶出等等。项目经理的同意并不排斥模具厂遵照本技术要求总则和专用技术要求。在模具加工过程中发生异常，模具厂必须马上通知项目负责人，以便确定合适的改正措施。1.2.3-计划接到正...
