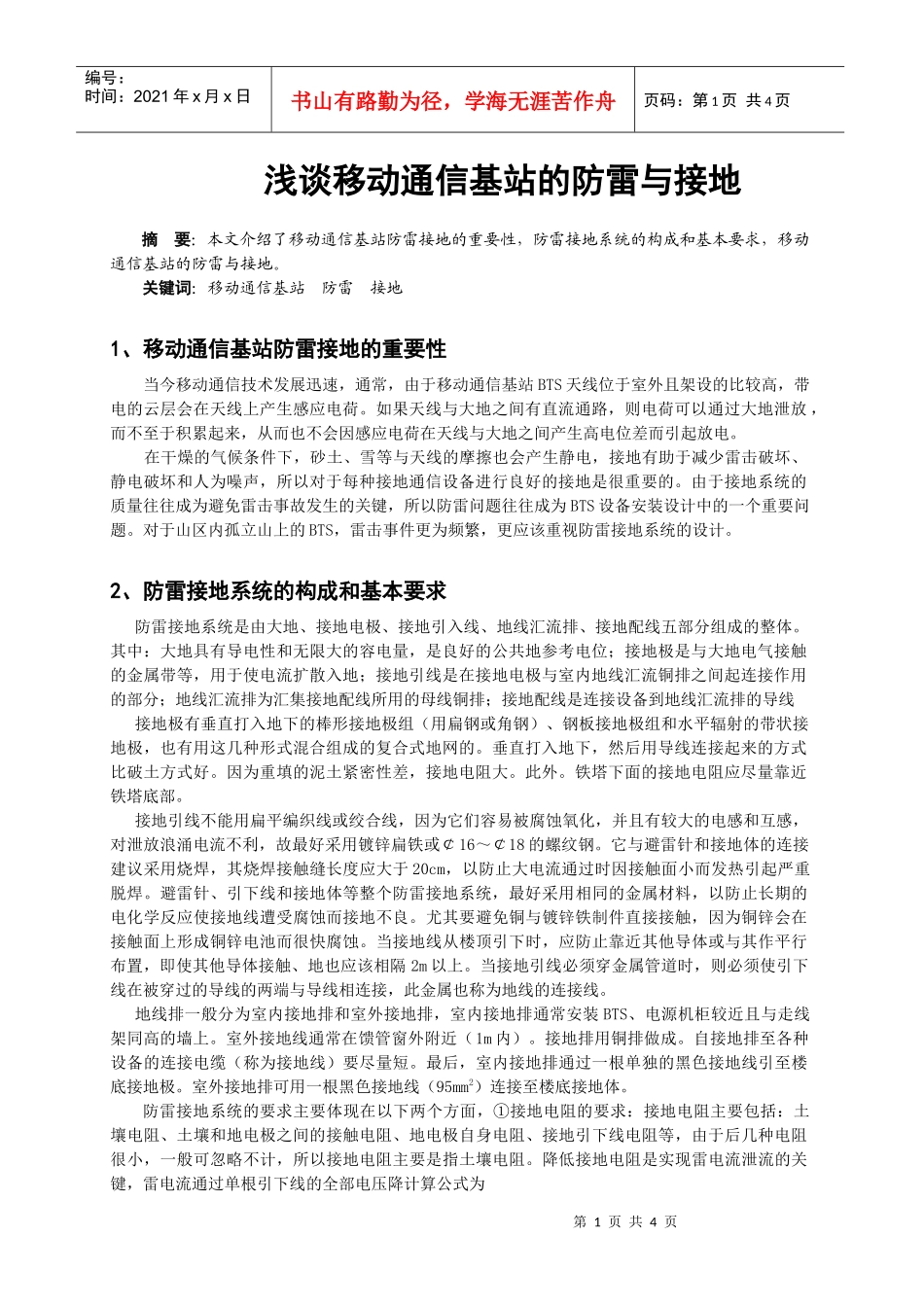

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页浅谈移动通信基站的防雷与接地摘要：本文介绍了移动通信基站防雷接地的重要性，防雷接地系统的构成和基本要求，移动通信基站的防雷与接地。关键词：移动通信基站防雷接地1、移动通信基站防雷接地的重要性当今移动通信技术发展迅速，通常，由于移动通信基站BTS天线位于室外且架设的比较高，带电的云层会在天线上产生感应电荷。如果天线与大地之间有直流通路，则电荷可以通过大地泄放，而不至于积累起来，从而也不会因感应电荷在天线与大地之间产生高电位差而引起放电。在干燥的气候条件下，砂土、雪等与天线的摩擦也会产生静电，接地有助于减少雷击破坏、静电破坏和人为噪声，所以对于每种接地通信设备进行良好的接地是很重要的。由于接地系统的质量往往成为避免雷击事故发生的关键，所以防雷问题往往成为BTS设备安装设计中的一个重要问题。对于山区内孤立山上的BTS，雷击事件更为频繁，更应该重视防雷接地系统的设计。2、防雷接地系统的构成和基本要求防雷接地系统是由大地、接地电极、接地引入线、地线汇流排、接地配线五部分组成的整体。其中：大地具有导电性和无限大的容电量，是良好的公共地参考电位；接地极是与大地电气接触的金属带等，用于使电流扩散入地；接地引线是在接地电极与室内地线汇流铜排之间起连接作用的部分；地线汇流排为汇集接地配线所用的母线铜排；接地配线是连接设备到地线汇流排的导线接地极有垂直打入地下的棒形接地极组（用扁钢或角钢）、钢板接地极组和水平辐射的带状接地极，也有用这几种形式混合组成的复合式地网的。垂直打入地下，然后用导线连接起来的方式比破土方式好。因为重填的泥土紧密性差，接地电阻大。此外。铁塔下面的接地电阻应尽量靠近铁塔底部。接地引线不能用扁平编织线或绞合线，因为它们容易被腐蚀氧化，并且有较大的电感和互感，对泄放浪涌电流不利，故最好采用镀锌扁铁或￠16～￠18的螺纹钢。它与避雷针和接地体的连接建议采用烧焊，其烧焊接触缝长度应大于20cm，以防止大电流通过时因接触面小而发热引起严重脱焊。避雷针、引下线和接地体等整个防雷接地系统，最好采用相同的金属材料，以防止长期的电化学反应使接地线遭受腐蚀而接地不良。尤其要避免铜与镀锌铁制件直接接触，因为铜锌会在接触面上形成铜锌电池而很快腐蚀。当接地线从楼顶引下时，应防止靠近其他导体或与其作平行布置，即使其他导体接触、地也应该相隔2m以上。当接地引线必须穿金属管道时，则必须使引下线在被穿过的导线的两端与导线相连接，此金属也称为地线的连接线。地线排一般分为室内接地排和室外接地排，室内接地排通常安装BTS、电源机柜较近且与走线架同高的墙上。室外接地线通常在馈管窗外附近（1m内）。接地排用铜排做成。自接地排至各种设备的连接电缆（称为接地线）要尽量短。最后，室内接地排通过一根单独的黑色接地线引至楼底接地极。室外接地排可用一根黑色接地线（95mm2）连接至楼底接地体。防雷接地系统的要求主要体现在以下两个方面，①接地电阻的要求：接地电阻主要包括：土壤电阻、土壤和地电极之间的接触电阻、地电极自身电阻、接地引下线电阻等，由于后几种电阻很小，一般可忽略不计，所以接地电阻主要是指土壤电阻。降低接地电阻是实现雷电流泄流的关键，雷电流通过单根引下线的全部电压降计算公式为第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页U=iR+Mℓdidt其中U为电压降，单位kV；i为雷电流，单位：kA；R为接地装置电阻，单位Ω；M为单位长度的电感，约为1.5μHm；ℓ为引下线的长度，单位m；didt为雷电流的陡度，单位KAμS。从公式可以知道在防雷接地装置中，接地电阻阻值越小，则瞬间内冲击接地电压降就越小，雷电时设施的危险性就越小。不同设施对接地电阻的要求稍有差异，移动通信基站基座R≤4Ω、天馈线金属屏蔽层R≤4Ω、信号避雷器R≤10Ω、电源避雷器R≤4Ω、安全保护地R≤4Ω、通信机房≤1Ω。系统设计时要正确规划、符合规范参数。②联合接地的要求：IEC（国际电工委员会）和ITU-T（国际电信...
