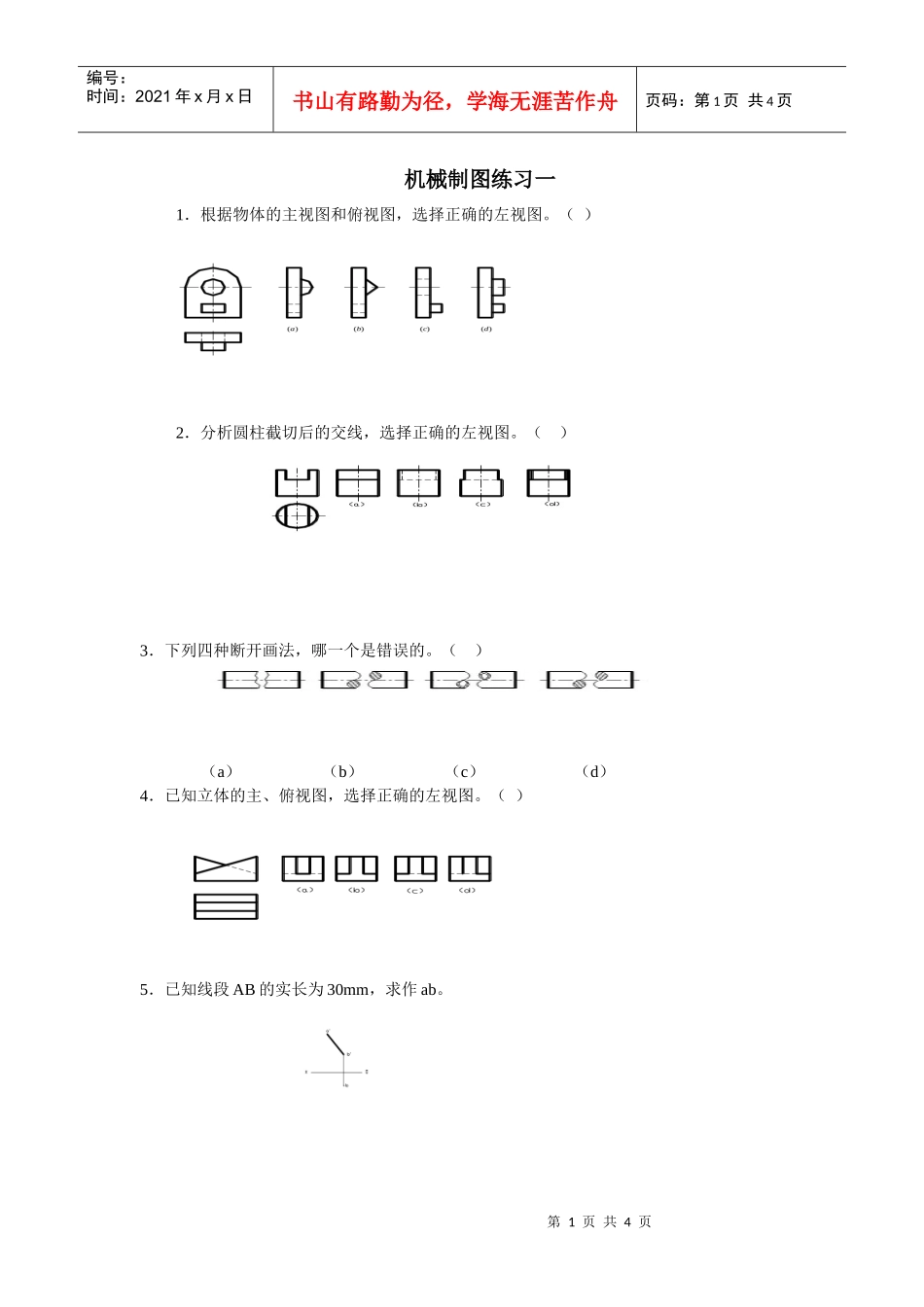

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页机械制图练习一1．根据物体的主视图和俯视图，选择正确的左视图
（）2．分析圆柱截切后的交线，选择正确的左视图
（）3．下列四种断开画法，哪一个是错误的
（）（a）（b）（c）（d）4．已知立体的主、俯视图，选择正确的左视图
（）5．已知线段AB的实长为30mm，求作ab

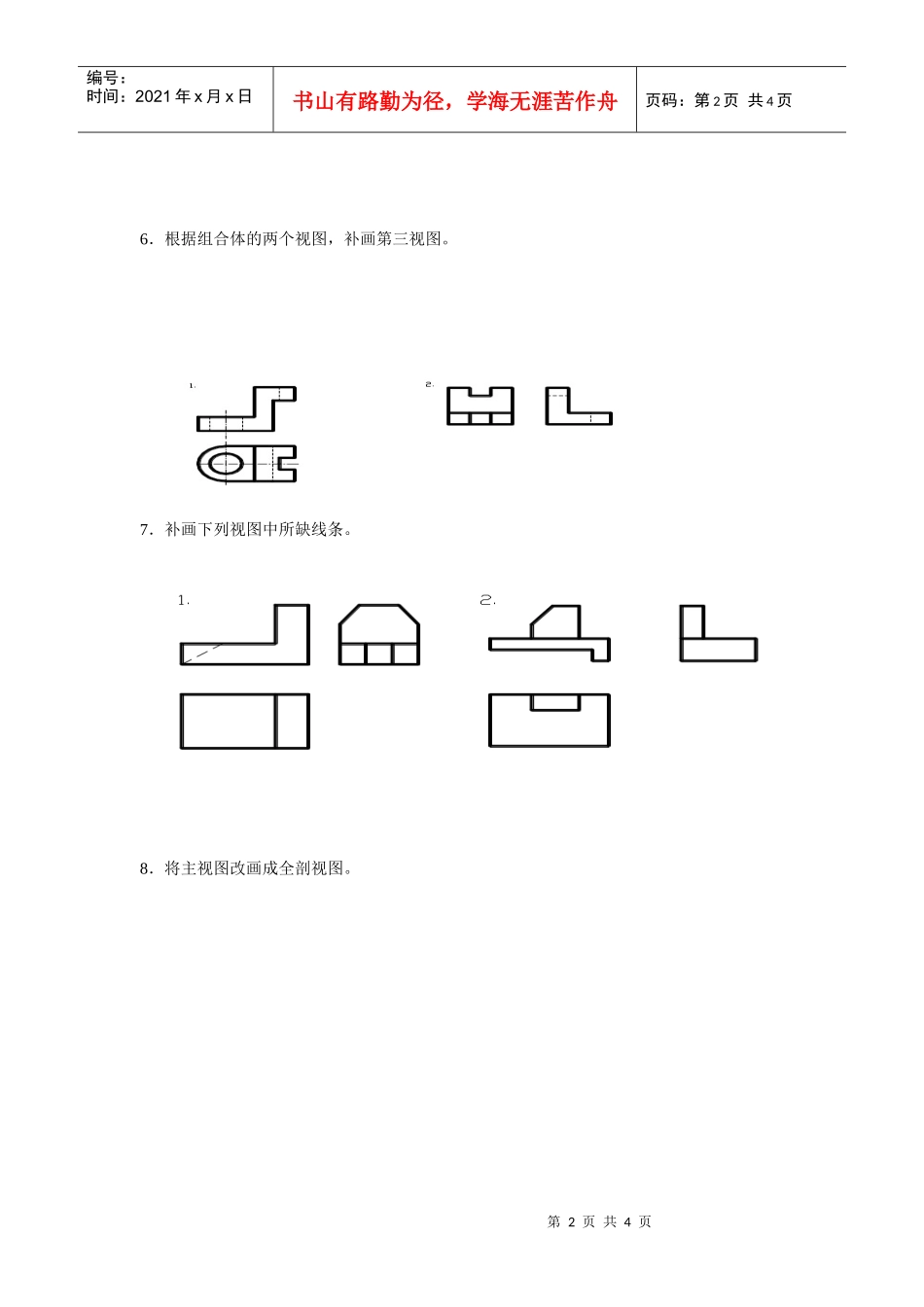

第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页6．根据组合体的两个视图，补画第三视图
7．补画下列视图中所缺线条
8．将主视图改画成全剖视图

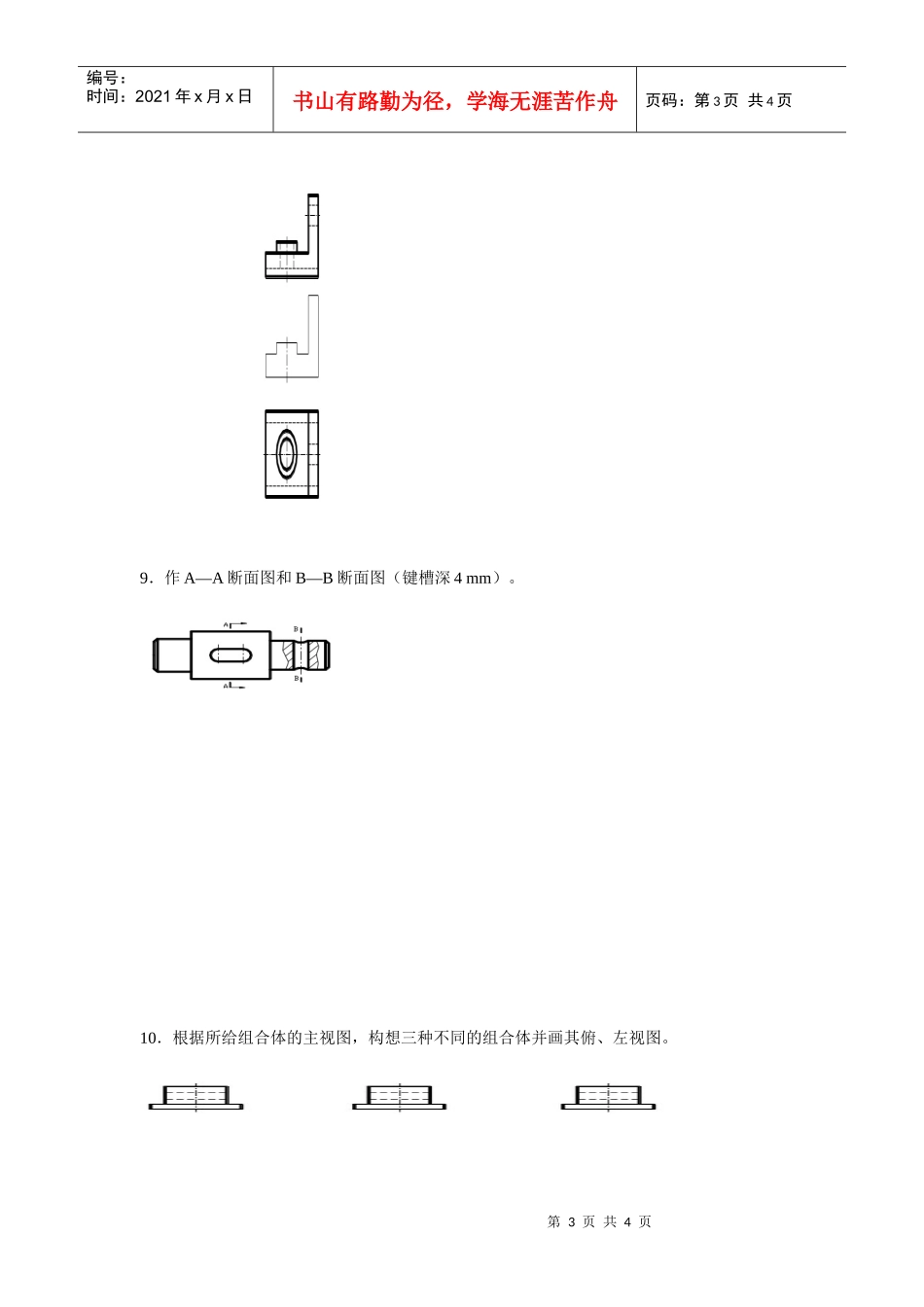

第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页9．作A—A断面图和B—B断面图（键槽深4mm）
10．根据所给组合体的主视图，构想三种不同的组合体并画其俯、左视图
第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页
