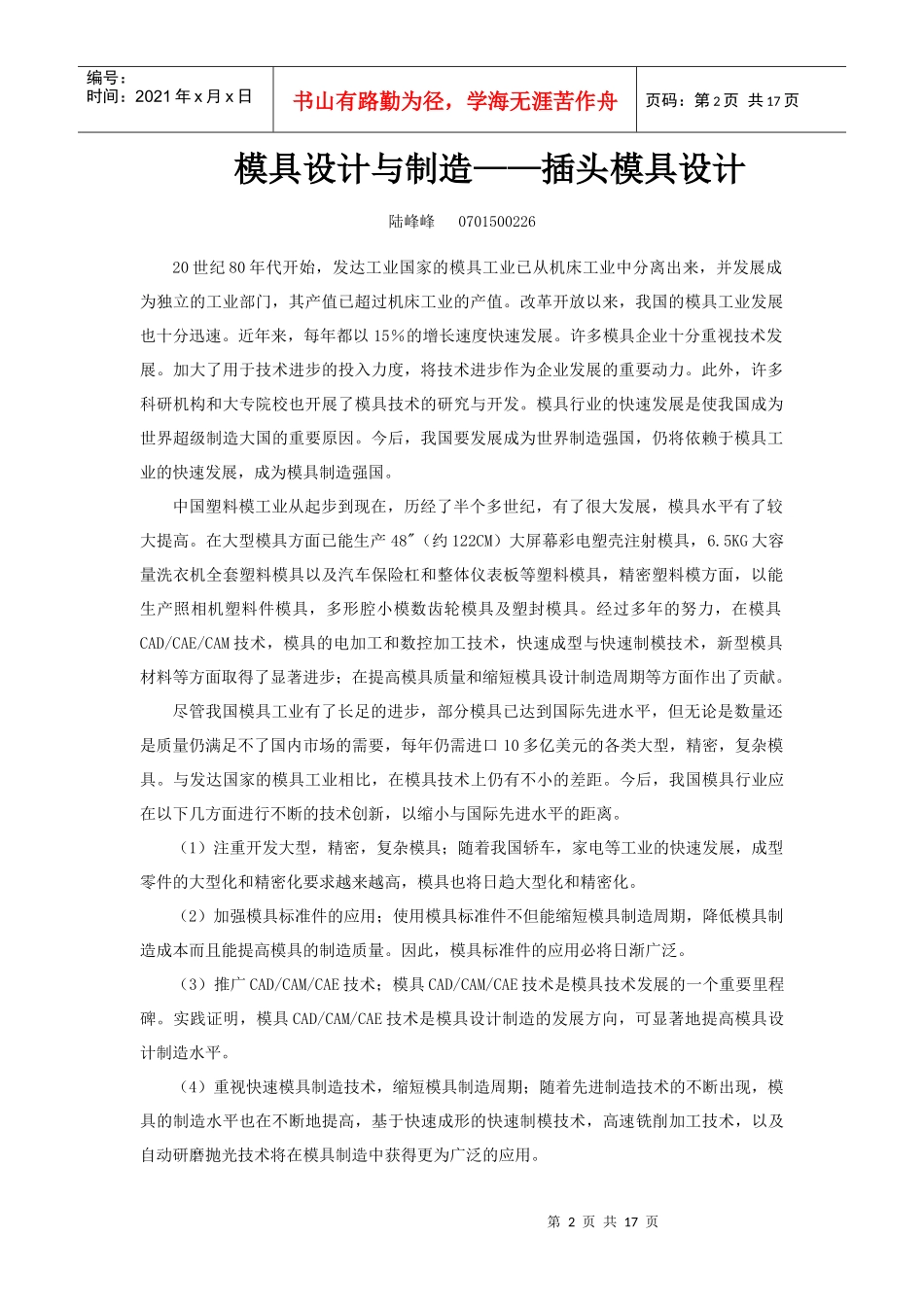

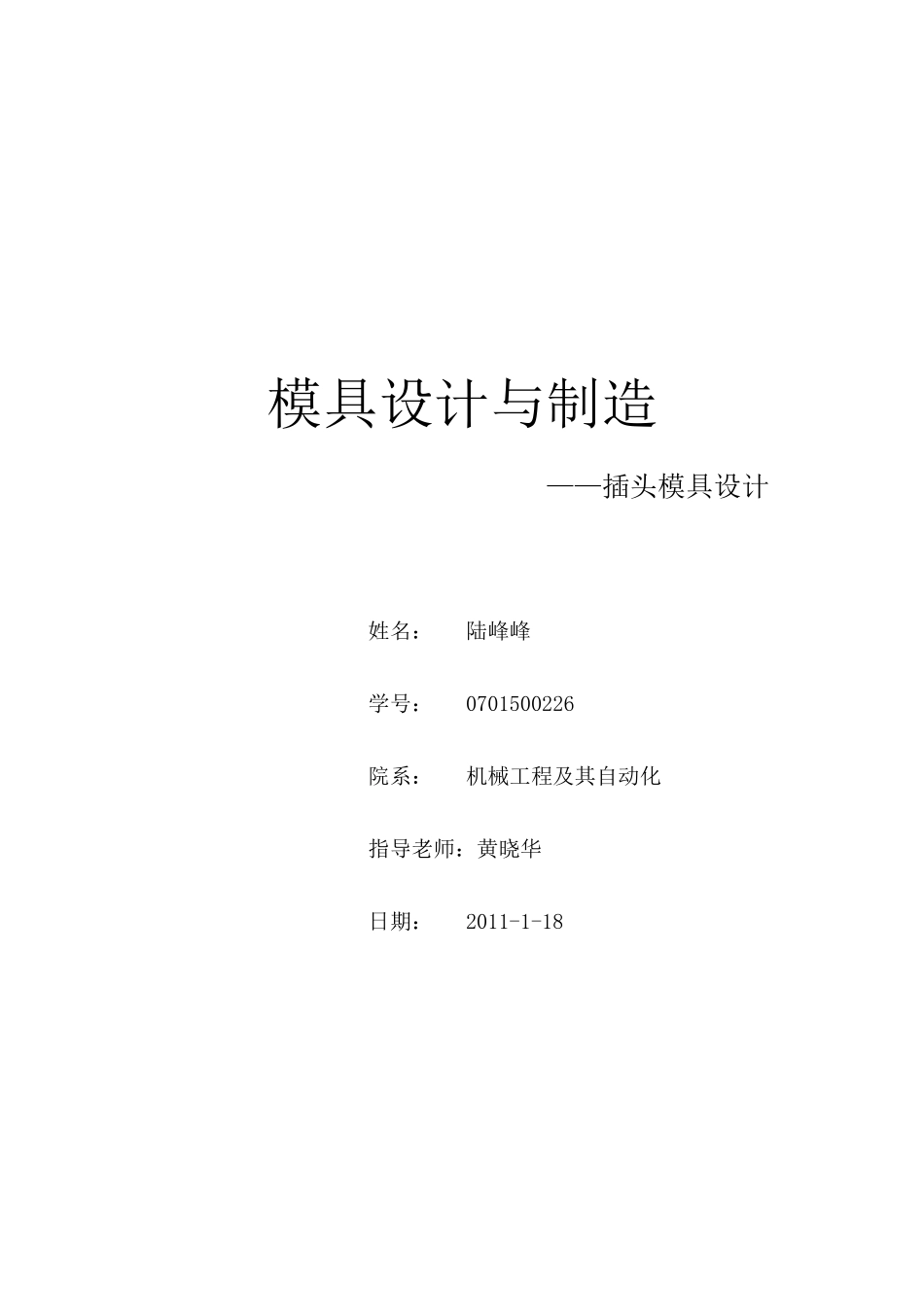

模具设计与制造——插头模具设计姓名：陆峰峰学号：0701500226院系：机械工程及其自动化指导老师：黄晓华日期：2011-1-18第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页模具设计与制造——插头模具设计陆峰峰070150022620世纪80年代开始，发达工业国家的模具工业已从机床工业中分离出来，并发展成为独立的工业部门，其产值已超过机床工业的产值。改革开放以来，我国的模具工业发展也十分迅速。近年来，每年都以15％的增长速度快速发展。许多模具企业十分重视技术发展。加大了用于技术进步的投入力度，将技术进步作为企业发展的重要动力。此外，许多科研机构和大专院校也开展了模具技术的研究与开发。模具行业的快速发展是使我国成为世界超级制造大国的重要原因。今后，我国要发展成为世界制造强国，仍将依赖于模具工业的快速发展，成为模具制造强国。中国塑料模工业从起步到现在，历经了半个多世纪，有了很大发展，模具水平有了较大提高。在大型模具方面已能生产48"（约122CM）大屏幕彩电塑壳注射模具，6.5KG大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具，精密塑料模方面，以能生产照相机塑料件模具，多形腔小模数齿轮模具及塑封模具。经过多年的努力，在模具CAD/CAE/CAM技术，模具的电加工和数控加工技术，快速成型与快速制模技术，新型模具材料等方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面作出了贡献。尽管我国模具工业有了长足的进步，部分模具已达到国际先进水平，但无论是数量还是质量仍满足不了国内市场的需要，每年仍需进口10多亿美元的各类大型，精密，复杂模具。与发达国家的模具工业相比，在模具技术上仍有不小的差距。今后，我国模具行业应在以下几方面进行不断的技术创新，以缩小与国际先进水平的距离。（1）注重开发大型，精密，复杂模具；随着我国轿车，家电等工业的快速发展，成型零件的大型化和精密化要求越来越高，模具也将日趋大型化和精密化。（2）加强模具标准件的应用；使用模具标准件不但能缩短模具制造周期，降低模具制造成本而且能提高模具的制造质量。因此，模具标准件的应用必将日渐广泛。（3）推广CAD/CAM/CAE技术；模具CAD/CAM/CAE技术是模具技术发展的一个重要里程碑。实践证明，模具CAD/CAM/CAE技术是模具设计制造的发展方向，可显著地提高模具设计制造水平。（4）重视快速模具制造技术，缩短模具制造周期；随着先进制造技术的不断出现，模具的制造水平也在不断地提高，基于快速成形的快速制模技术，高速铣削加工技术，以及自动研磨抛光技术将在模具制造中获得更为广泛的应用。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页一、插头结构工艺性分析1、塑件结构分析本例设计的是一普通两极电源插头（如图1、图2）。图1图2从图中分析可知，电源插头材质为酚醛塑料（电木），其整体尺寸较小，结构比较规则，没有内凹结构，其表面粗糙度和飞边要求都不高，但其产量较大，注塑前需要放置金属电极。根据以上分析，采用简易的固定式小型两形腔模具，安装嵌件和取下工件都由工人手动完成，在成本较低的情况下即可符合生产要求。2、收缩性塑料经成型后获得的制品从热模具中取出后，因冷却以及其它原因而引起尺寸减小或体积收缩的现象称为塑料的收缩性。收缩性是每一种塑料的固有特性之一［1］。为了得到符合图纸要第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页求的塑件，在设计模具的时候，对于收缩性总是给以适当的补偿。本设计中的塑件原料PS塑料的收缩率为1.005。二、注塑机的选择1、注射机规格注射机是热塑性塑料和部分热固性塑料注射成形的主要设备，我们选择注射机型号为XS-Z-60,它的技术规格如表3-1所示。表3-1型号螺杆直径（mm）注射容量（cm3）注射压力（Mpa）锁模力(kN)XS-Z-6038500122500最大注射面积（cm3）模板行程（mm）定位孔直径（mm）130180模具厚度（mm）喷嘴顶出两侧中心孔径（mm）最大最小球半径（mm）孔半径（mm）孔径（mm）孔距（mm）2007012422...
