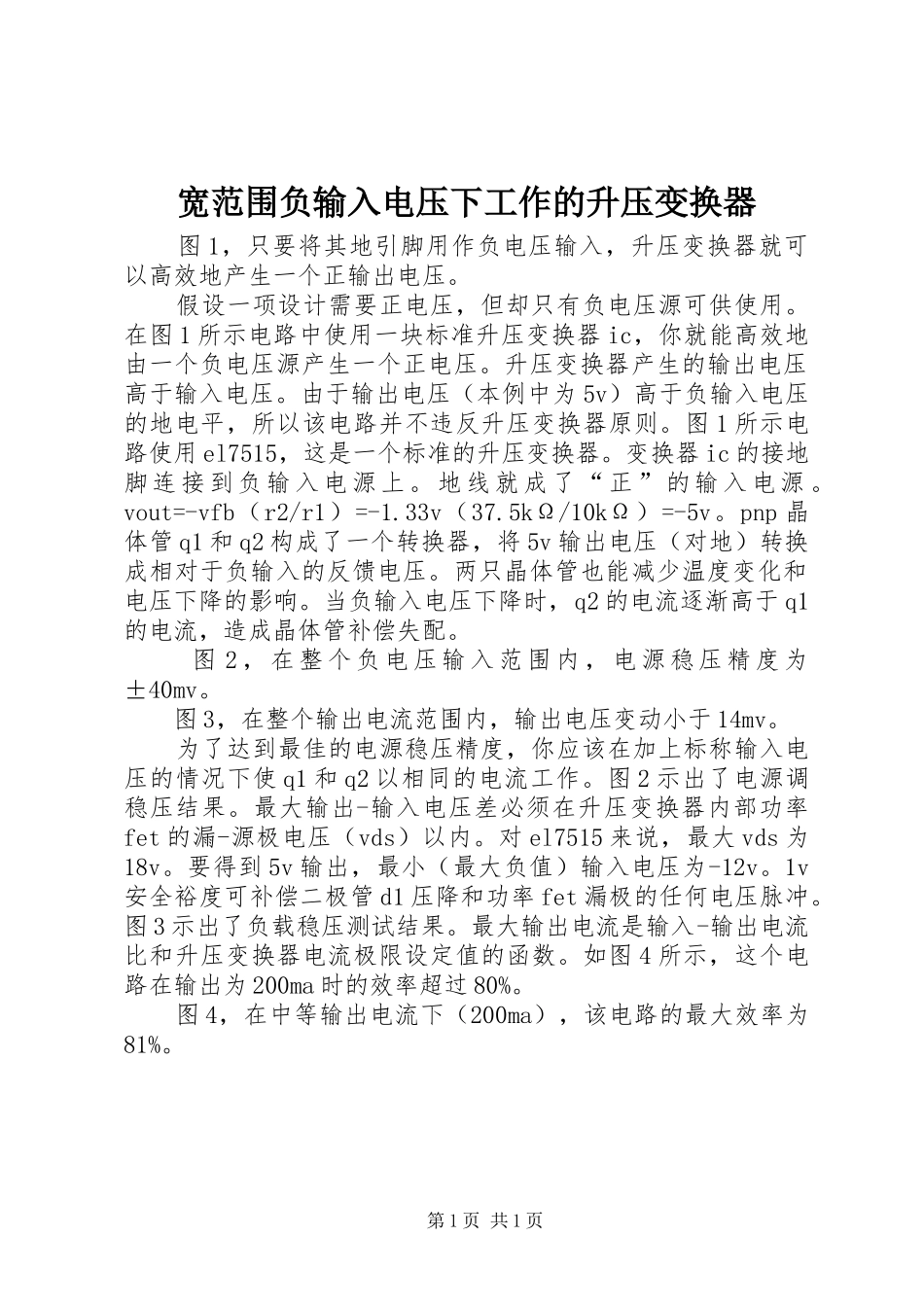

宽范围负输入电压下工作的升压变换器图1，只要将其地引脚用作负电压输入，升压变换器就可以高效地产生一个正输出电压。假设一项设计需要正电压，但却只有负电压源可供使用。在图1所示电路中使用一块标准升压变换器ic，你就能高效地由一个负电压源产生一个正电压。升压变换器产生的输出电压高于输入电压。由于输出电压（本例中为5v）高于负输入电压的地电平，所以该电路并不违反升压变换器原则。图1所示电路使用el7515，这是一个标准的升压变换器。变换器ic的接地脚连接到负输入电源上。地线就成了“正”的输入电源。vout=-vfb（r2/r1）=-1.33v（37.5kΩ/10kΩ）=-5v。pnp晶体管q1和q2构成了一个转换器，将5v输出电压（对地）转换成相对于负输入的反馈电压。两只晶体管也能减少温度变化和电压下降的影响。当负输入电压下降时，q2的电流逐渐高于q1的电流，造成晶体管补偿失配。图2，在整个负电压输入范围内，电源稳压精度为±40mv。图3，在整个输出电流范围内，输出电压变动小于14mv。为了达到最佳的电源稳压精度，你应该在加上标称输入电压的情况下使q1和q2以相同的电流工作。图2示出了电源调稳压结果。最大输出-输入电压差必须在升压变换器内部功率fet的漏-源极电压（vds）以内。对el7515来说，最大vds为18v。要得到5v输出，最小（最大负值）输入电压为-12v。1v安全裕度可补偿二极管d1压降和功率fet漏极的任何电压脉冲。图3示出了负载稳压测试结果。最大输出电流是输入-输出电流比和升压变换器电流极限设定值的函数。如图4所示，这个电路在输出为200ma时的效率超过80%。图4，在中等输出电流下（200ma），该电路的最大效率为81%。第1页共1页
