消防给水设计节选VIP免费

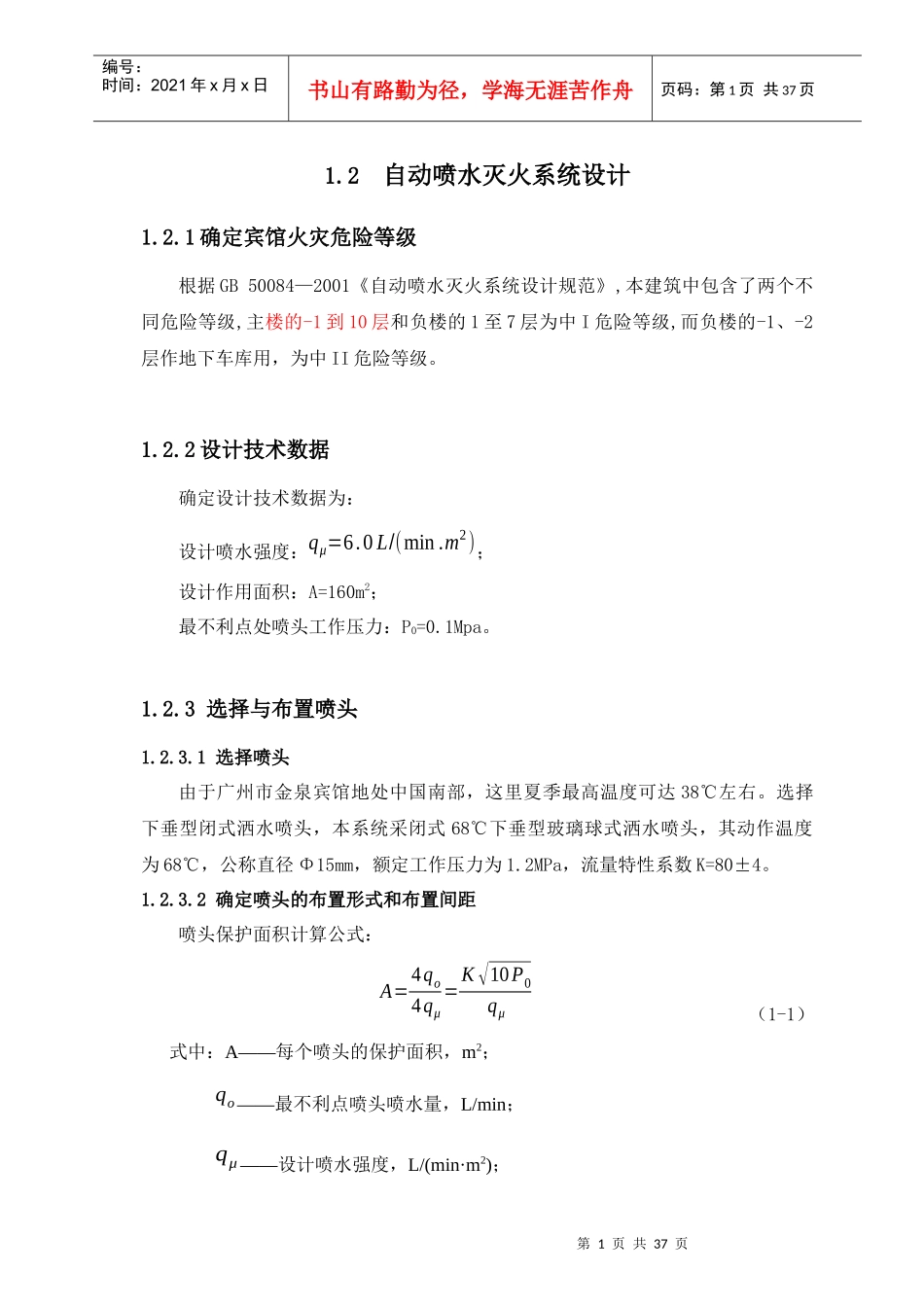

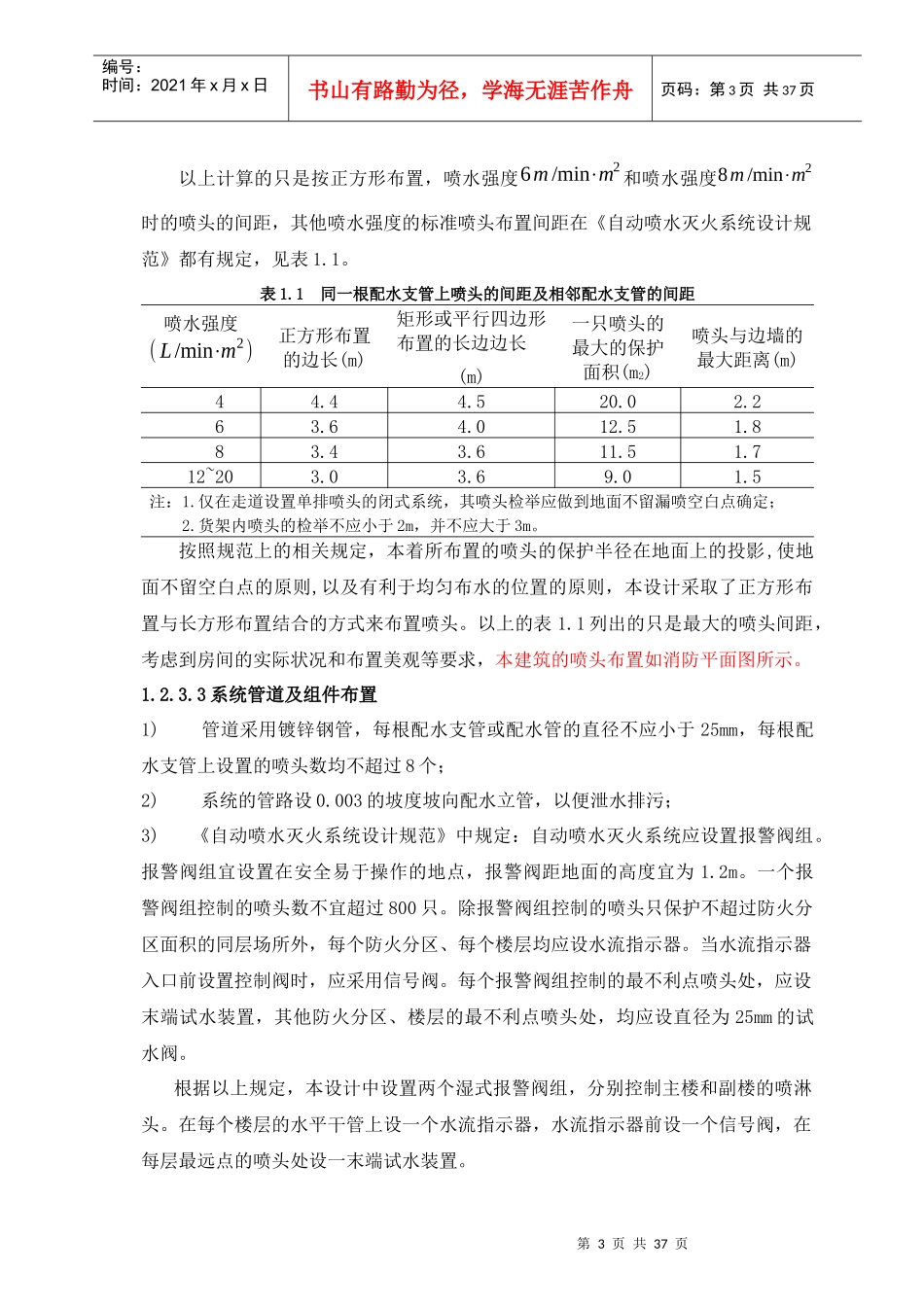

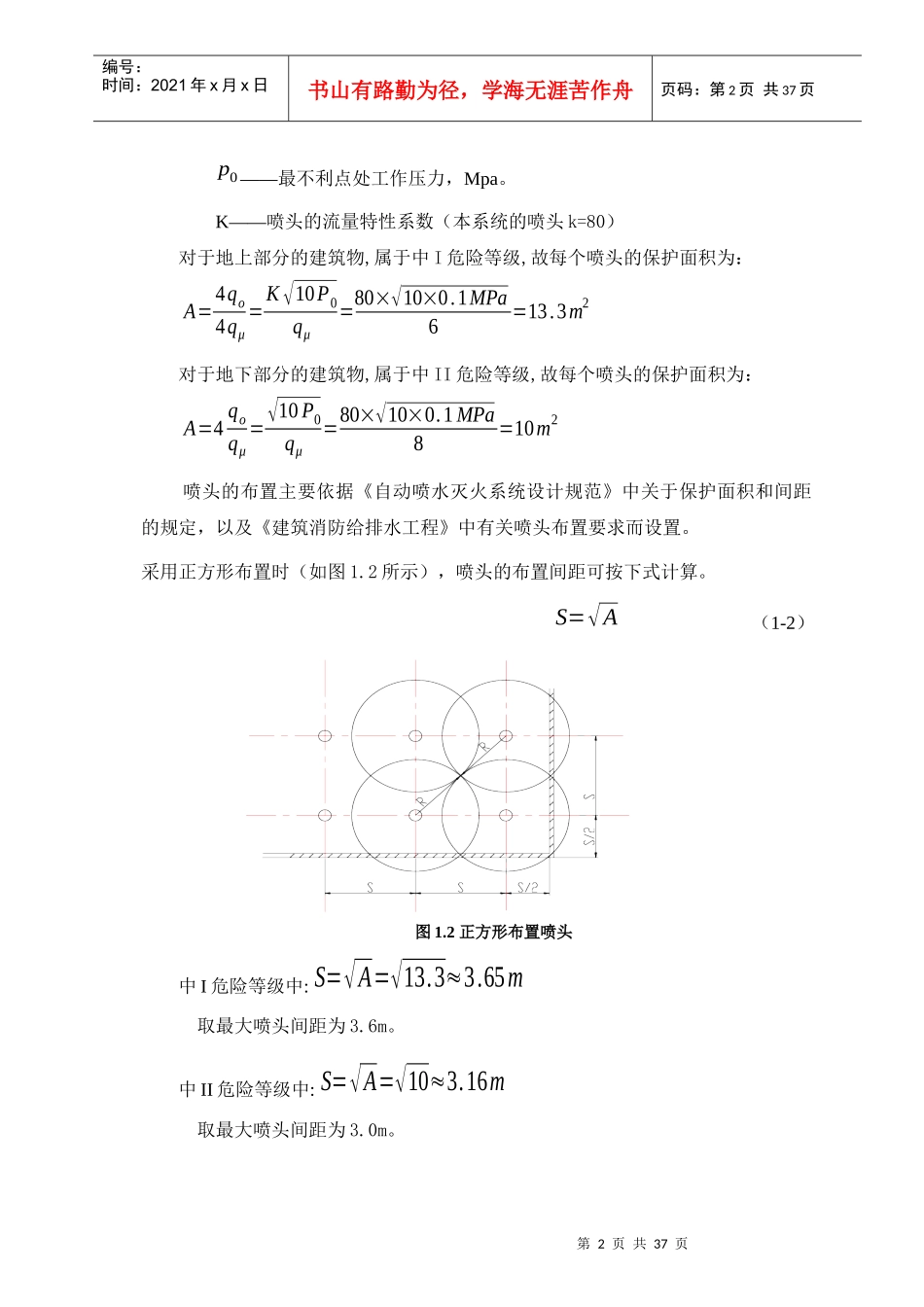

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页1.2自动喷水灭火系统设计1.2.1确定宾馆火灾危险等级根据GB50084—2001《自动喷水灭火系统设计规范》,本建筑中包含了两个不同危险等级,主楼的-1到10层和负楼的1至7层为中I危险等级,而负楼的-1、-2层作地下车库用，为中II危险等级。1.2.2设计技术数据确定设计技术数据为：设计喷水强度：qμ=6.0L/(min.m2)；设计作用面积：A=160m2；最不利点处喷头工作压力：P0=0.1Mpa。1.2.3选择与布置喷头1.2.3.1选择喷头由于广州市金泉宾馆地处中国南部，这里夏季最高温度可达38℃左右。选择下垂型闭式洒水喷头，本系统采闭式68℃下垂型玻璃球式洒水喷头，其动作温度为68℃，公称直径Φ15mm，额定工作压力为1.2MPa，流量特性系数K=80±4。1.2.3.2确定喷头的布置形式和布置间距喷头保护面积计算公式：A=4qo4qμ=K√10P0qμ（1-1）式中：A——每个喷头的保护面积，m2；qo——最不利点喷头喷水量，L/min；qμ——设计喷水强度，L/(min·m2)；第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页p0——最不利点处工作压力，Mpa。K——喷头的流量特性系数（本系统的喷头k=80）对于地上部分的建筑物,属于中I危险等级,故每个喷头的保护面积为：A=4qo4qμ=K√10P0qμ=80×√10×0.1MPa6=13.3m2对于地下部分的建筑物,属于中II危险等级,故每个喷头的保护面积为：A=4qoqμ=√10P0qμ=80×√10×0.1MPa8=10m2喷头的布置主要依据《自动喷水灭火系统设计规范》中关于保护面积和间距的规定，以及《建筑消防给排水工程》中有关喷头布置要求而设置。采用正方形布置时（如图1.2所示），喷头的布置间距可按下式计算。S=√A（1-2）图1.2正方形布置喷头中I危险等级中:S=√A=√13.3≈3.65m取最大喷头间距为3.6m。中II危险等级中:S=√A=√10≈3.16m取最大喷头间距为3.0m。第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页以上计算的只是按正方形布置，喷水强度6m/min⋅m2和喷水强度8m/min⋅m2时的喷头的间距，其他喷水强度的标准喷头布置间距在《自动喷水灭火系统设计规范》都有规定，见表1.1。表1.1同一根配水支管上喷头的间距及相邻配水支管的间距喷水强度(L/min⋅m2)正方形布置的边长(m)矩形或平行四边形布置的长边边长(m)一只喷头的最大的保护面积(m2)喷头与边墙的最大距离(m)44.44.520.02.263.64.012.51.883.43.611.51.712~203.03.69.01.5注：1.仅在走道设置单排喷头的闭式系统，其喷头检举应做到地面不留漏喷空白点确定；2.货架内喷头的检举不应小于2m，并不应大于3m。按照规范上的相关规定，本着所布置的喷头的保护半径在地面上的投影,使地面不留空白点的原则,以及有利于均匀布水的位置的原则，本设计采取了正方形布置与长方形布置结合的方式来布置喷头。以上的表1.1列出的只是最大的喷头间距，考虑到房间的实际状况和布置美观等要求，本建筑的喷头布置如消防平面图所示。1.2.3.3系统管道及组件布置1)管道采用镀锌钢管，每根配水支管或配水管的直径不应小于25mm，每根配水支管上设置的喷头数均不超过8个；2)系统的管路设0.003的坡度坡向配水立管，以便泄水排污；3)《自动喷水灭火系统设计规范》中规定：自动喷水灭火系统应设置报警阀组。报警阀组宜设置在安全易于操作的地点，报警阀距地面的高度宜为1.2m。一个报警阀组控制的喷头数不宜超过800只。除报警阀组控制的喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。当水流指示器入口前设置控制阀时，应采用信号阀。每个报警阀组控制的最不利点喷头处，应设末端试水装置，其他防火分区、楼层的最不利点喷头处，均应设直径为25mm的试水阀。根据以上规定，本设计中设置两个湿式报警阀组，分别控制主楼和副楼的喷淋头。在每个楼层的水平干管上设一个水流指示器，水流指示器前设一个信号阀，在每层最远点的喷头处设一末端试水装置。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页1.2.4确定最不...
