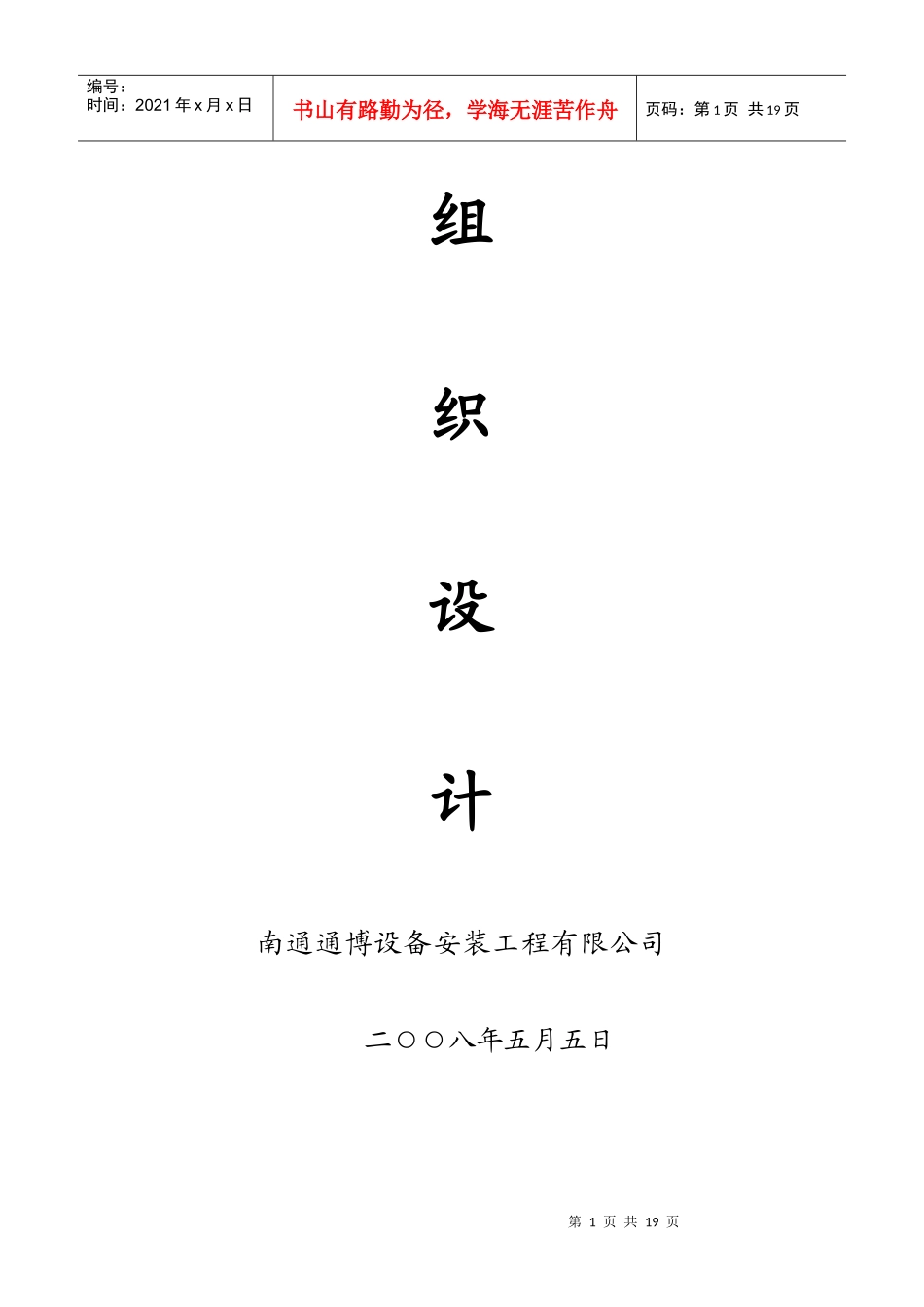

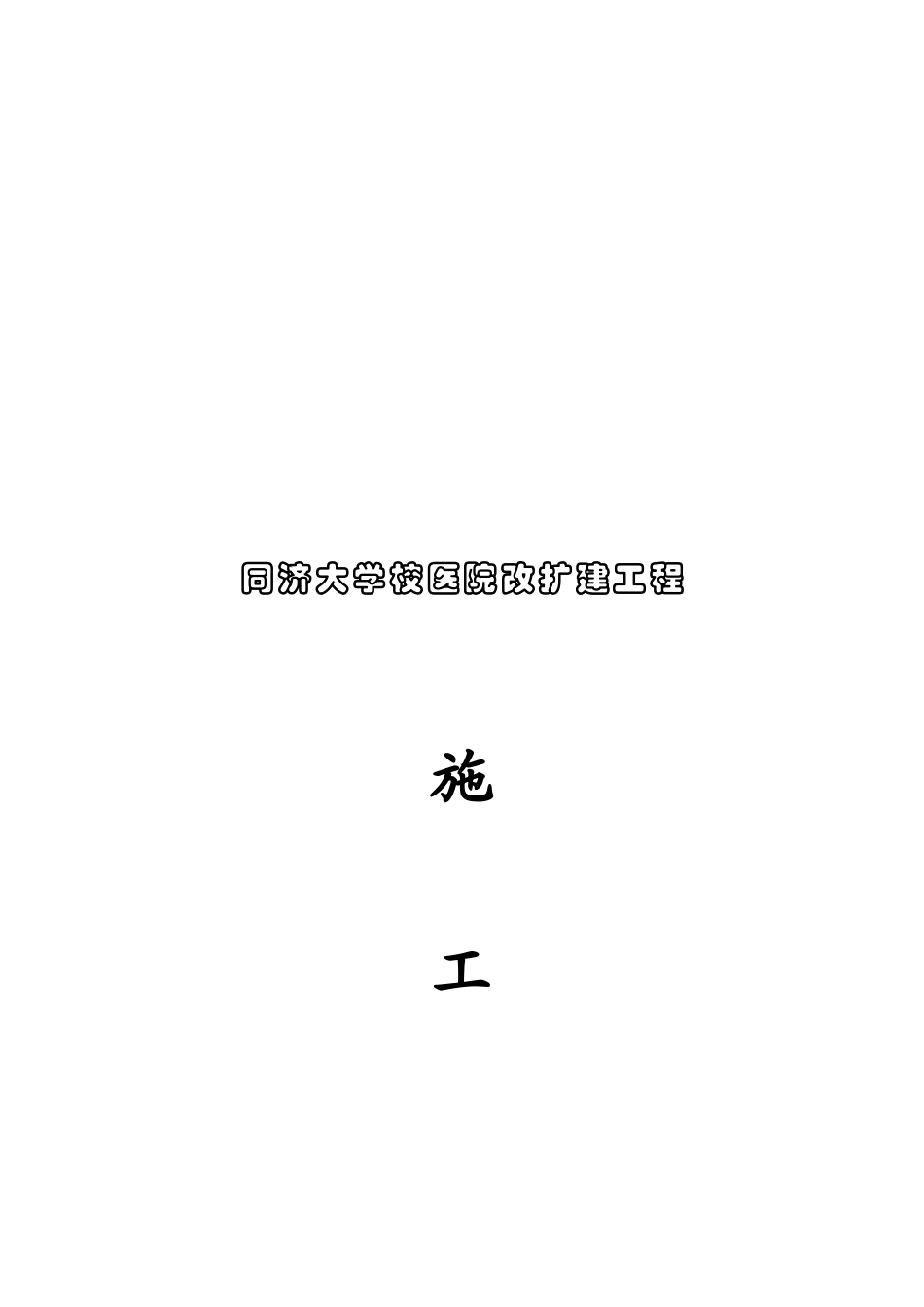

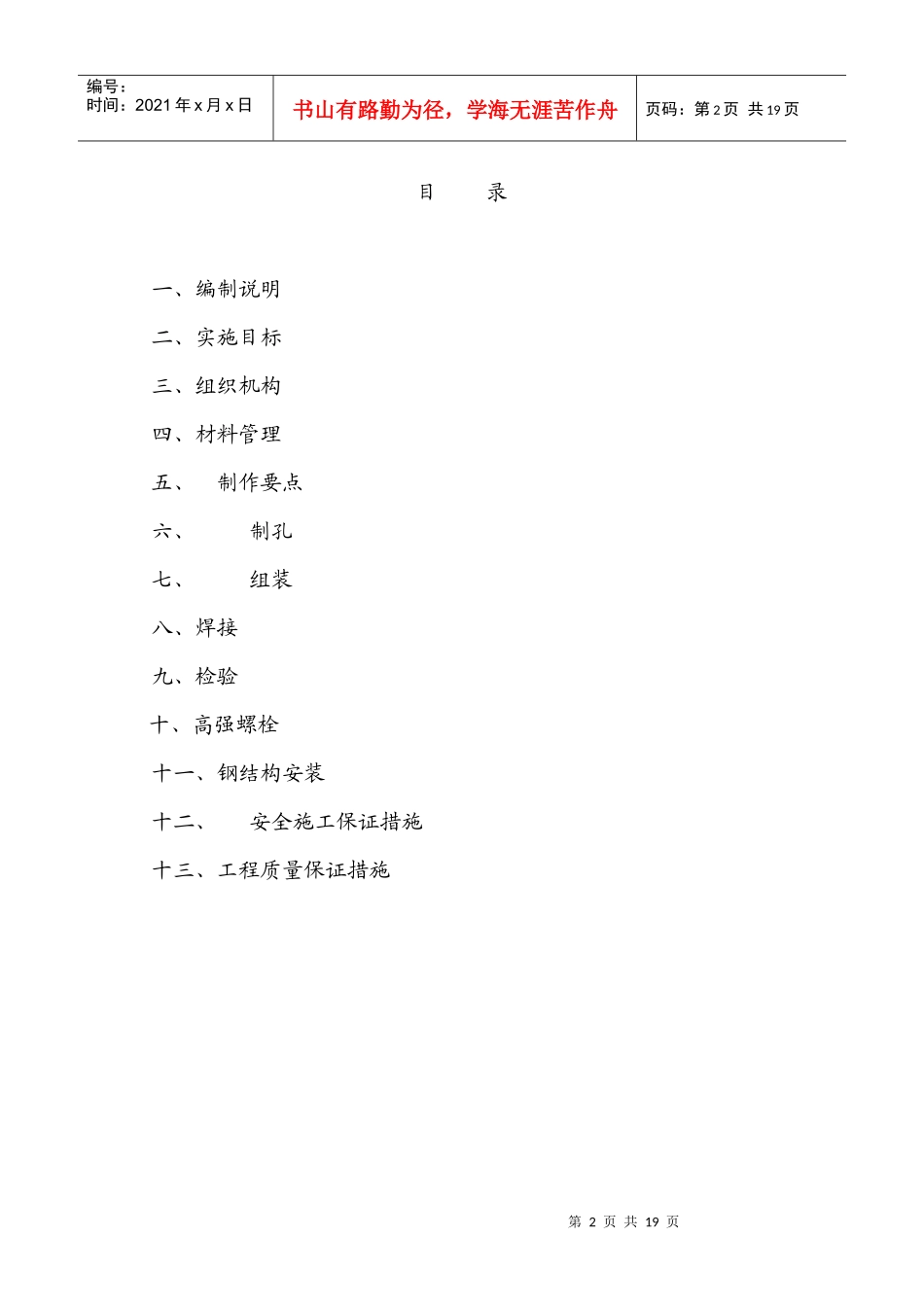

同济大学校医院改扩建工程施工第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共19页组织设计南通通博设备安装工程有限公司二○○八年五月五日第2页共19页第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页目录一、编制说明二、实施目标三、组织机构四、材料管理五、制作要点六、制孔七、组装八、焊接九、检验十、高强螺栓十一、钢结构安装十二、安全施工保证措施十三、工程质量保证措施第3页共19页第2页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共19页1.编制说明1.1工程概况:本工程为同济大学校医院改扩建工程,包括钢结构钢柱、钢梁、屋面系统及墙皮系统彩板等钢结构工程的制作、运输、安装工作,工程总量约吨。1.2编制目的:我们在认真熟悉蓝图的基础上,对钢结构图纸进行了细化,并依据有关技术资料钢结构设计、制作、验收的一系列相关标准及规范,组织了对本工程的钢结构制作、运输、安装方案的编制工作。1.3规范1、设计图纸及合同文件2、《钢结构工程施工质量验收规范》(GB50205-2001)3、《建筑钢结构焊接技术规程》(JBJ81-2002)4、《建筑结构荷载规范》(GB50009-2001)2006版5、《钢结构设计规范》(GB50017-2003)6、《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)7、《建筑抗震设计规范》(GB50011-2001)8、《钢结构高强螺栓连接的设计、施工及验收规程》(JGJ82-91)9、原结构施工图第4页共19页第3页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共19页1.实施目标2.1质量目标:符合中华人民共和国国家标准,单位工程合格率100%,争创优质工程。2.2工期目标:本工程计划开工日期为2008年月日,竣工日期为年月日,确保个工作日完成标书范围内的全部工作内容。如其它原因影响本加工计划,按影响的时间向后推延。2.3安全与文明施工目标:文明管理、文明施工。创造干净、整齐、卫生、方便的生活条件,丰富项目业余文化生活,营造文明环境。杜绝重大伤亡及火灾、机械事故,年全员负伤率控制在3‰以下。2.组织机构第5页共19页第4页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共19页1现场准备根据我国企业环境与安全职业卫生管理程序文件,制定科学的平面布置和管理措施,具体准备工作如下:3.1.1根据施工总平面图的要求设置好材料堆场、布置施工。3.1.2完善现场临时供排水系统和供电系统。3.1.3制度建设按照公司有关管理文件和规定,建立一整套项目管理制度并组织实施,具体如下:①项目经理总组织及人事管理制度。②项目安全管理制度。③项目施工生产管理制度。项目经理技术员施工员质量员工程师安全员材料员财务下料组拼装组焊接组油漆组安装组安全警卫食堂第6页共19页第5页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共19页④项目技术管理制度。⑤项目质量管理制度。⑥项目设备管理制度。⑦项目料具管理制度。⑧项目技术资料管理制度。4.材料管理4.1根据细化图纸构件下料排版图及耗料情况,安排好材料采购计划并对计划材料的规格、材质、型号核实后进行采购。4.2材料进场时,应核对材料质保书和材料上的批号是否相符,材质规格是否和计划单相符,并设标志牌,以免用错材料。4.3根据钢结构规范要求进行材料取样复验,经检验合格后再进行下料。4.4下料组应根据下达的任务单上零部件的尺寸并核对材料的材质、规格后,划线下料,并将零部件号用记号笔标注在下好的部件上,以便追踪管理。5.制作要点5.1结构采用Q235系列钢材,焊接材料采用手工焊条:E4303,气保焊丝:SJ-506,埋弧焊丝:H08A,焊剂:HJ431。结构采用Q345系列钢材,焊接材料采用手工焊条:E56系列,气保焊丝:SJ-系列,埋弧焊丝:H08MnA,焊剂:HJ431。第7页共19页第6页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共19页5.2对接焊缝的坡口型式按图纸要求。5.3焊缝高度按图纸要求。5.4放样、号料、气割应根据图纸、工艺要求预留制作安装时的焊接收缩余量及切割,刨边等加...
