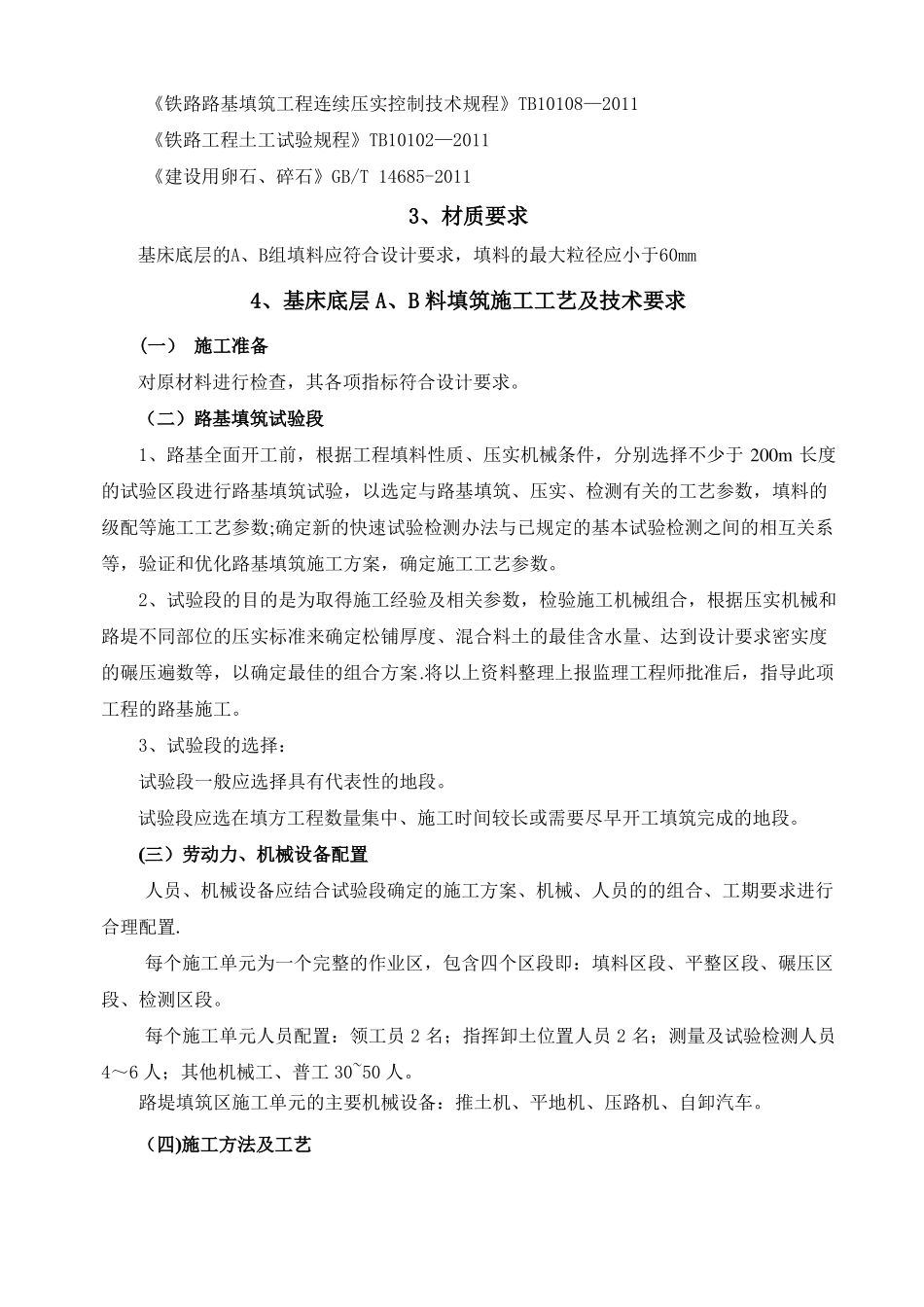

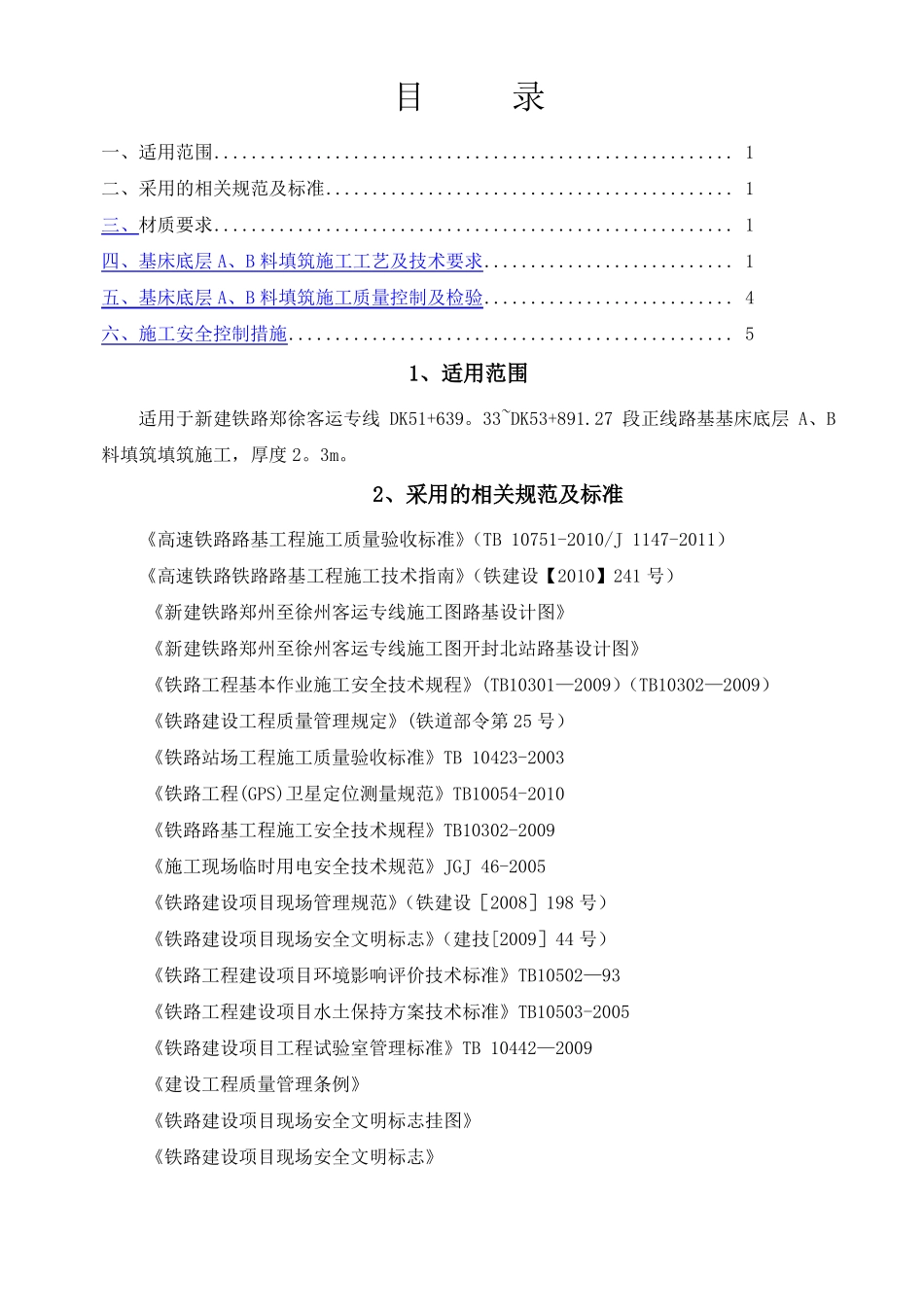

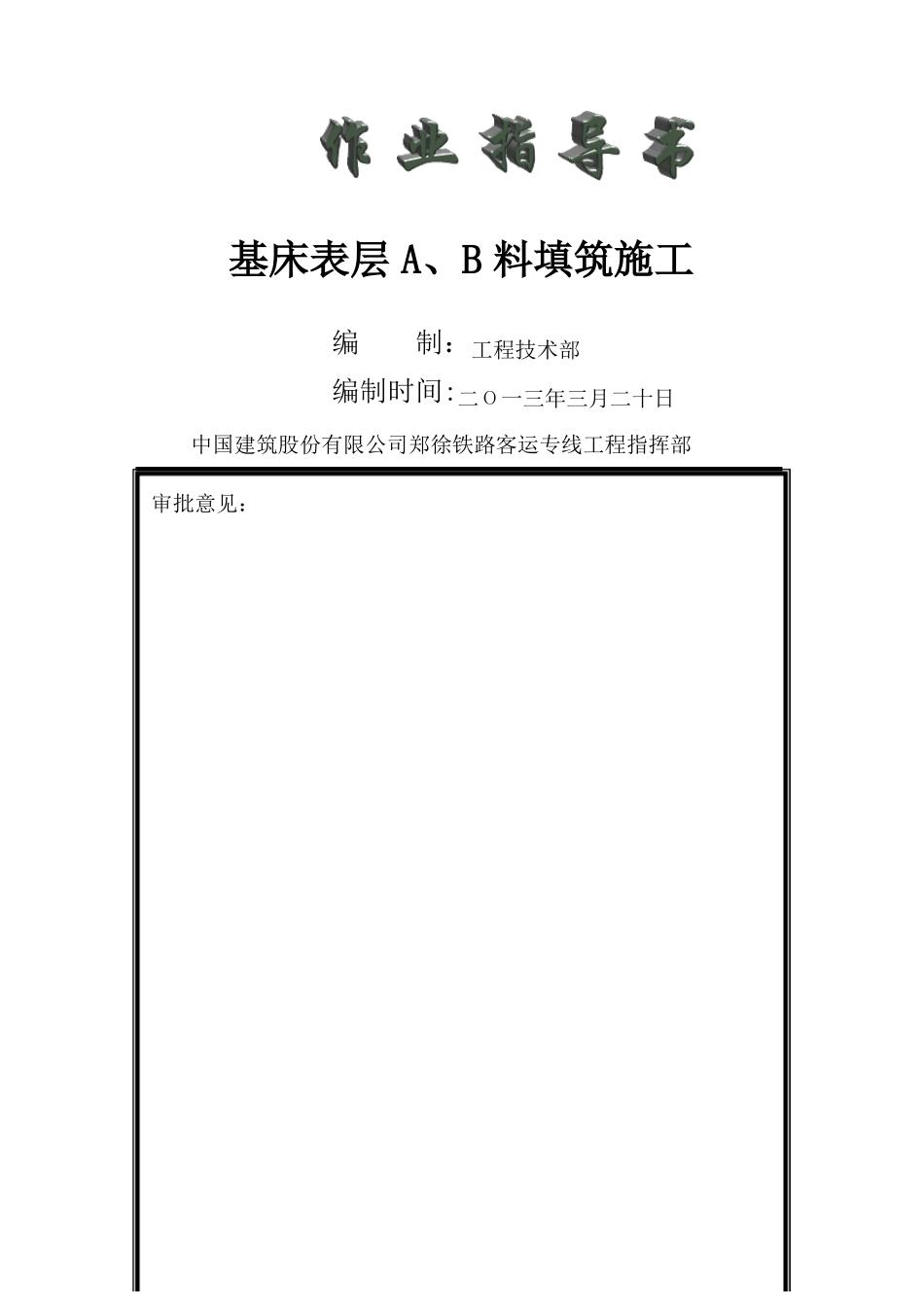

基床表层A、B料填筑施工编制：工程技术部编制时间:二Ο一三年三月二十日中国建筑股份有限公司郑徐铁路客运专线工程指挥部审批意见：目录一、适用范围........................................................1二、采用的相关规范及标准............................................1三、材质要求........................................................1四、基床底层A、B料填筑施工工艺及技术要求...........................1五、基床底层A、B料填筑施工质量控制及检验...........................4六、施工安全控制措施................................................51、适用范围适用于新建铁路郑徐客运专线DK51+639。33~DK53+891.27段正线路基基床底层A、B料填筑填筑施工，厚度2。3m。2、采用的相关规范及标准《高速铁路路基工程施工质量验收标准》（TB10751-2010/J1147-2011）《高速铁路铁路路基工程施工技术指南》（铁建设【2010】241号）《新建铁路郑州至徐州客运专线施工图路基设计图》《新建铁路郑州至徐州客运专线施工图开封北站路基设计图》《铁路工程基本作业施工安全技术规程》(TB10301—2009）（TB10302—2009）《铁路建设工程质量管理规定》(铁道部令第25号）《铁路站场工程施工质量验收标准》TB10423-2003《铁路工程(GPS)卫星定位测量规范》TB10054-2010《铁路路基工程施工安全技术规程》TB10302-2009《施工现场临时用电安全技术规范》JGJ46-2005《铁路建设项目现场管理规范》（铁建设［2008］198号）《铁路建设项目现场安全文明标志》（建技[2009］44号）《铁路工程建设项目环境影响评价技术标准》TB10502—93《铁路工程建设项目水土保持方案技术标准》TB10503-2005《铁路建设项目工程试验室管理标准》TB10442—2009《建设工程质量管理条例》《铁路建设项目现场安全文明标志挂图》《铁路建设项目现场安全文明标志》《铁路路基填筑工程连续压实控制技术规程》TB10108—2011《铁路工程土工试验规程》TB10102—2011《建设用卵石、碎石》GB/T14685-20113、材质要求基床底层的A、B组填料应符合设计要求，填料的最大粒径应小于60mm4、基床底层A、B料填筑施工工艺及技术要求(一）施工准备对原材料进行检查，其各项指标符合设计要求。（二）路基填筑试验段1、路基全面开工前，根据工程填料性质、压实机械条件，分别选择不少于200m长度的试验区段进行路基填筑试验，以选定与路基填筑、压实、检测有关的工艺参数，填料的级配等施工工艺参数;确定新的快速试验检测办法与已规定的基本试验检测之间的相互关系等，验证和优化路基填筑施工方案，确定施工工艺参数。2、试验段的目的是为取得施工经验及相关参数，检验施工机械组合，根据压实机械和路堤不同部位的压实标准来确定松铺厚度、混合料土的最佳含水量、达到设计要求密实度的碾压遍数等，以确定最佳的组合方案.将以上资料整理上报监理工程师批准后，指导此项工程的路基施工。3、试验段的选择：试验段一般应选择具有代表性的地段。试验段应选在填方工程数量集中、施工时间较长或需要尽早开工填筑完成的地段。(三）劳动力、机械设备配置人员、机械设备应结合试验段确定的施工方案、机械、人员的的组合、工期要求进行合理配置.每个施工单元为一个完整的作业区，包含四个区段即：填料区段、平整区段、碾压区段、检测区段。每个施工单元人员配置：领工员2名；指挥卸土位置人员2名；测量及试验检测人员4～6人；其他机械工、普工30~50人。路堤填筑区施工单元的主要机械设备：推土机、平地机、压路机、自卸汽车。（四)施工方法及工艺1、施工方法基床底层A、B料填筑按“三阶段、四区段、八流程"的施工工艺组织施工。2、施工工艺（1）验收下承层填筑前应检查下承层的几何尺寸,核对压实标准（进行相关工序的检测与验收），不符合标准的基底应进行处理，使其达到验收标准.（2）测量放样在施工现场附近引临时水准点，报监理审批,严格控制标高；在路基上采用方格网控制填料量，方格网纵向桩距不宜大于10m，横向应分别在路基两侧及路基中心设方格网桩。在两侧路肩边缘外设指示桩,在方格网内用白灰点控制自卸车倒土密度，以此控制...
