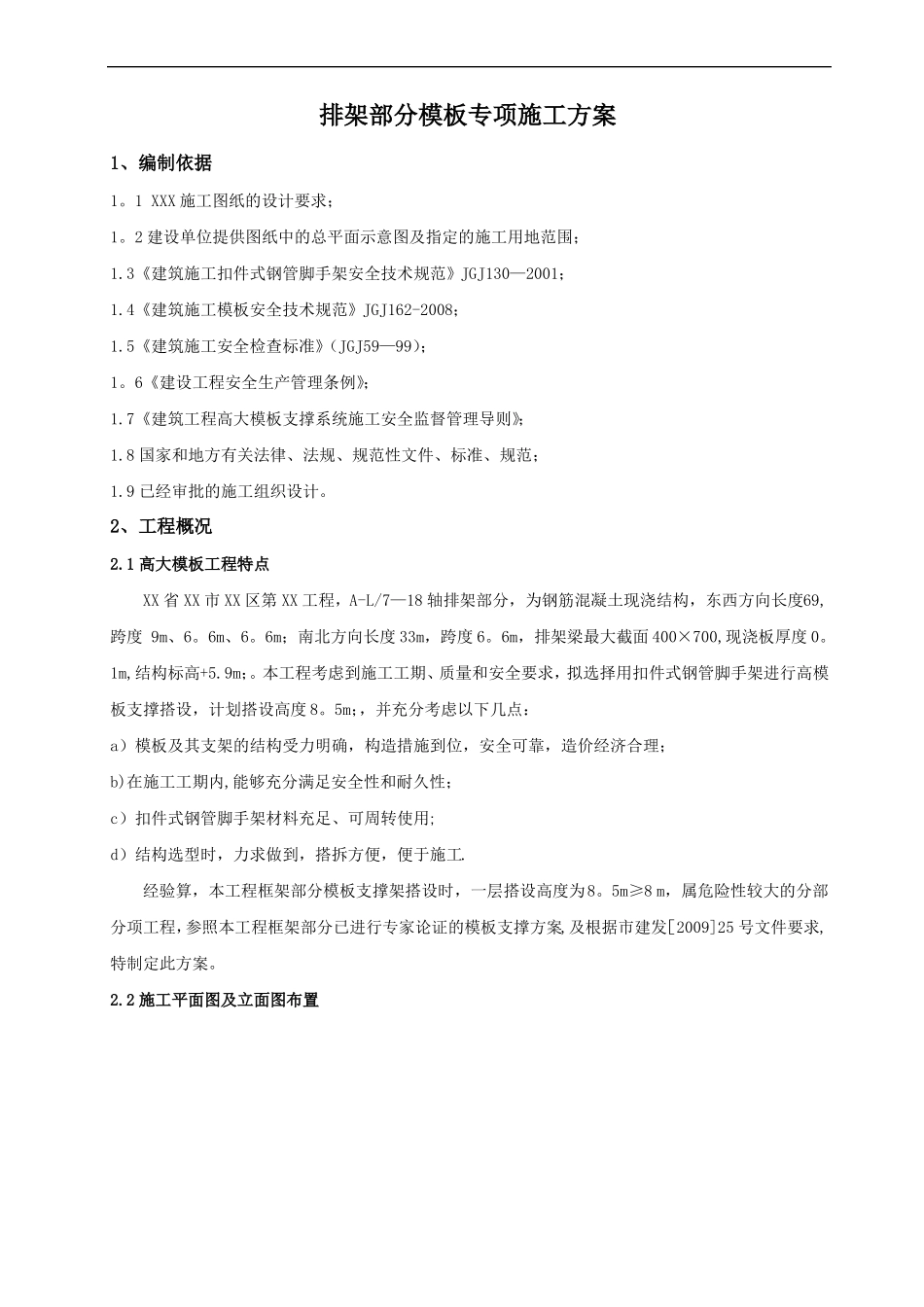

排架部分模板专项施工方案1、编制依据1。1XXX施工图纸的设计要求；1。2建设单位提供图纸中的总平面示意图及指定的施工用地范围；1.3《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；1.4《建筑施工模板安全技术规范》JGJ162-2008；1.5《建筑施工安全检查标准》（JGJ59—99）；1。6《建设工程安全生产管理条例》；1.7《建筑工程高大模板支撑系统施工安全监督管理导则》；1.8国家和地方有关法律、法规、规范性文件、标准、规范；1.9已经审批的施工组织设计。2、工程概况2.1高大模板工程特点XX省XX市XX区第XX工程，A-L/7—18轴排架部分，为钢筋混凝土现浇结构，东西方向长度69,跨度9m、6。6m、6。6m；南北方向长度33m，跨度6。6m，排架梁最大截面400×700,现浇板厚度0。1m,结构标高+5.9m；。本工程考虑到施工工期、质量和安全要求，拟选择用扣件式钢管脚手架进行高模板支撑搭设，计划搭设高度8。5m；，并充分考虑以下几点：a）模板及其支架的结构受力明确，构造措施到位，安全可靠，造价经济合理；b)在施工工期内,能够充分满足安全性和耐久性；c）扣件式钢管脚手架材料充足、可周转使用;d）结构选型时，力求做到，搭拆方便，便于施工.经验算，本工程框架部分模板支撑架搭设时，一层搭设高度为8。5m≥8m，属危险性较大的分部分项工程，参照本工程框架部分已进行专家论证的模板支撑方案,及根据市建发［2009]25号文件要求,特制定此方案。2.2施工平面图及立面图布置高支模搭设范围高支撑搭设立面图2。3施工要求和技术保证条件2。3.1施工人员应熟悉图纸，认真学习掌握施工图、图纸会审、设计变更的内容，熟悉各部位截面尺寸、标高；2。3。2模板高支撑架体的作业人员必须经过专门培训，并取得建筑施工脚手架特种作业资格证书后方可上岗,并完成三级安全教育，同时技术部、质安部编制施工技术交底,并在搭设前对参与搭设的施工人员进行技术交底，明确模板支撑工程工艺、工序、作业要点，搭设安全技术要求等；2。3。3模板高支撑架：模板安装采用14mm木胶合板与50×60木枋现场拼接制作。支撑架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座、可调丝杠顶托组成,钢管采用φ48×2.7mm.；2。3。4支撑地基情况：支撑地基桩承台处均为素土回填，其余地带均为原状土层，回填后顶标高-2.6m，压实系数≥0。95，地基承载力特征值≥160KPa。3、施工计划3.1施工进度计划根据现场实际施工进度情况及框架主体施工进度安排,高大模板支撑架搭设计划2012年3月10日施工，完工时间2012年4月30日，计划工期51日。3。2材料与设备计划3.2。1主要材料能力供应序号1234567891011名称15厚木胶合板木枋钢管直角扣件对接扣件旋转扣件对拉丝杆（配套螺帽)山形卡可调丝杠顶托木脚手板安全网规格型号1.22×2.44m4000×50×60φ48×3。5φ12φ38;L=450mm4000×250×50数量3000张1200m35000m30000个5000个5000个1100根2200个1500个500块1500m23备注材质：Q235材质：铸铁材质：铸铁材质：铸铁材质：Q235有厂家合格证3。2.2劳保用品序1名称安全帽规格型号数量50个备注有厂家合格证234安全带劳保手套劳保鞋20套50付50个有厂家合格证3。2。3主要仪器、工器具配备序号一、主要测量仪器123二、主要工器具123456木工圆锯手工锯电钻水平尺撬棍活动扳手1台10把3把10把10个30把水准仪钢卷尺钢卷尺DS230m5m1台1把15把有检定报告有检定报告名称规格型号数量备注4、施工工艺技术4.1材料的力学性能指标4。1。1模板选用2440×1220×14mm厚镜面木胶合板。模板板材表面应平整光滑,无开裂、无翘角、不脱层等.并应符合国家现行标准《混凝土模板用胶合板》（ZBB70006）的规定；4。1.2支撑架选用普通钢管脚手架及50×60木枋作为支撑和加固体系，其中钢管尺寸为φ48×2.7mm，材质Q235（符合现行国家标准《直缝电焊钢管》（GB/T13793)和符合国家标准《碳素结构钢》(GB/T700）中Q235A级钢的规定）；钢管表面平直光滑，不得有裂纹，分层压痕等硬伤，旧钢管锈蚀的深度不超过0.5mm，同时进场钢管应根据使用部位不同涂刷不同颜色的防锈漆以待区分；4。1。3扣件采用可锻铸铁制作的直角扣件、旋转扣件、对接扣件，其材质应符合现行国家标准《钢管脚手架...
