某机械厂课程设计VIP免费

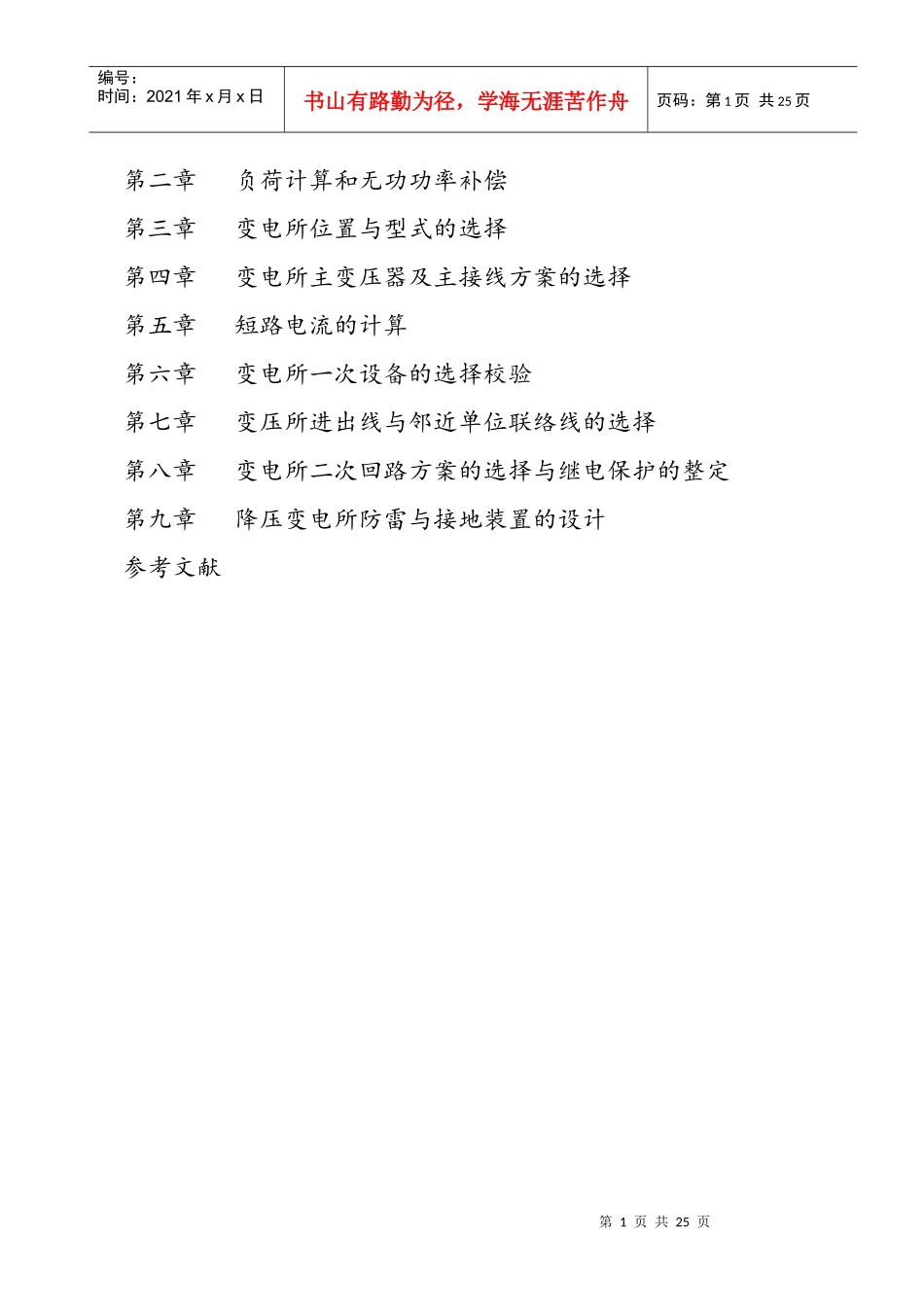

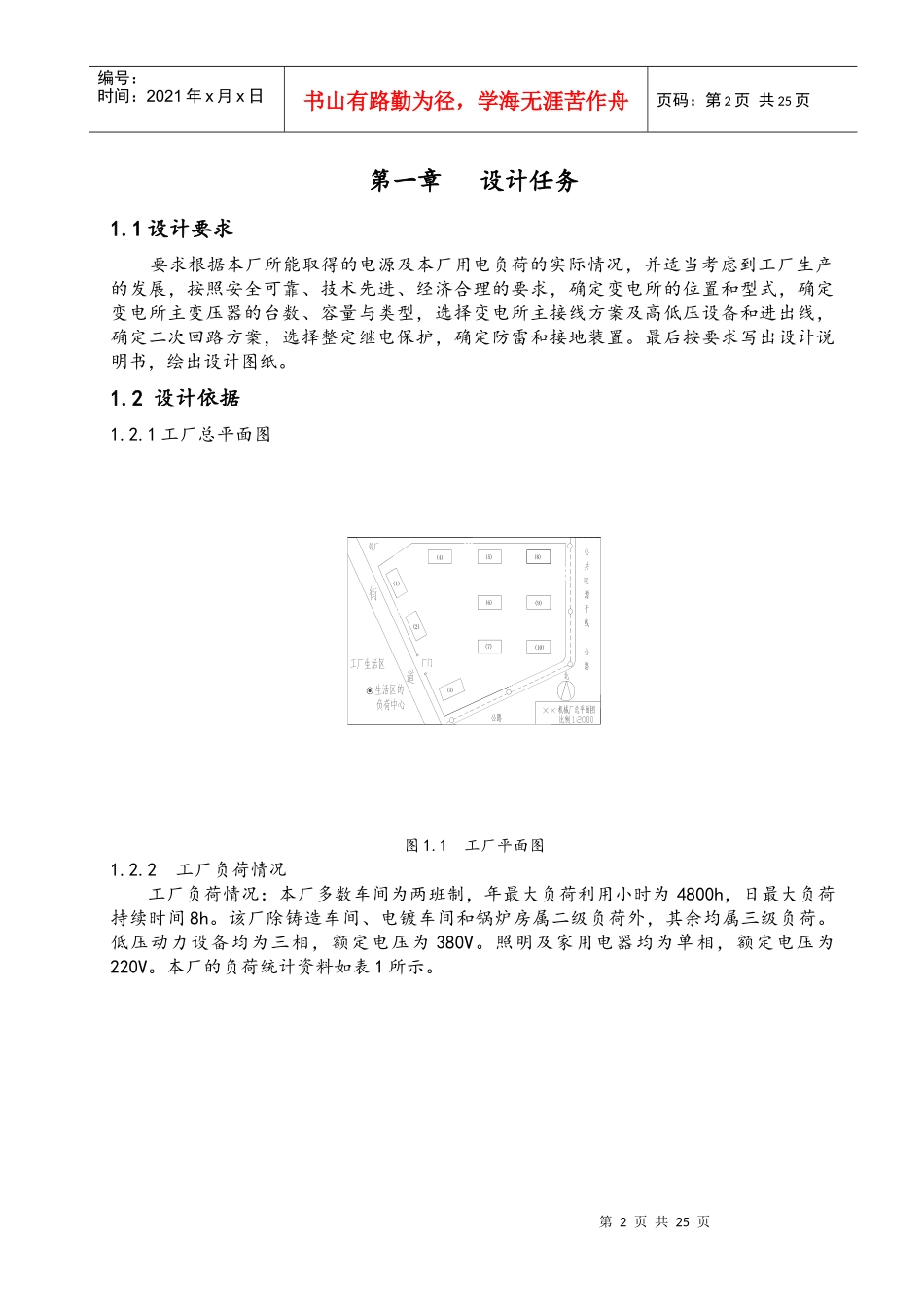

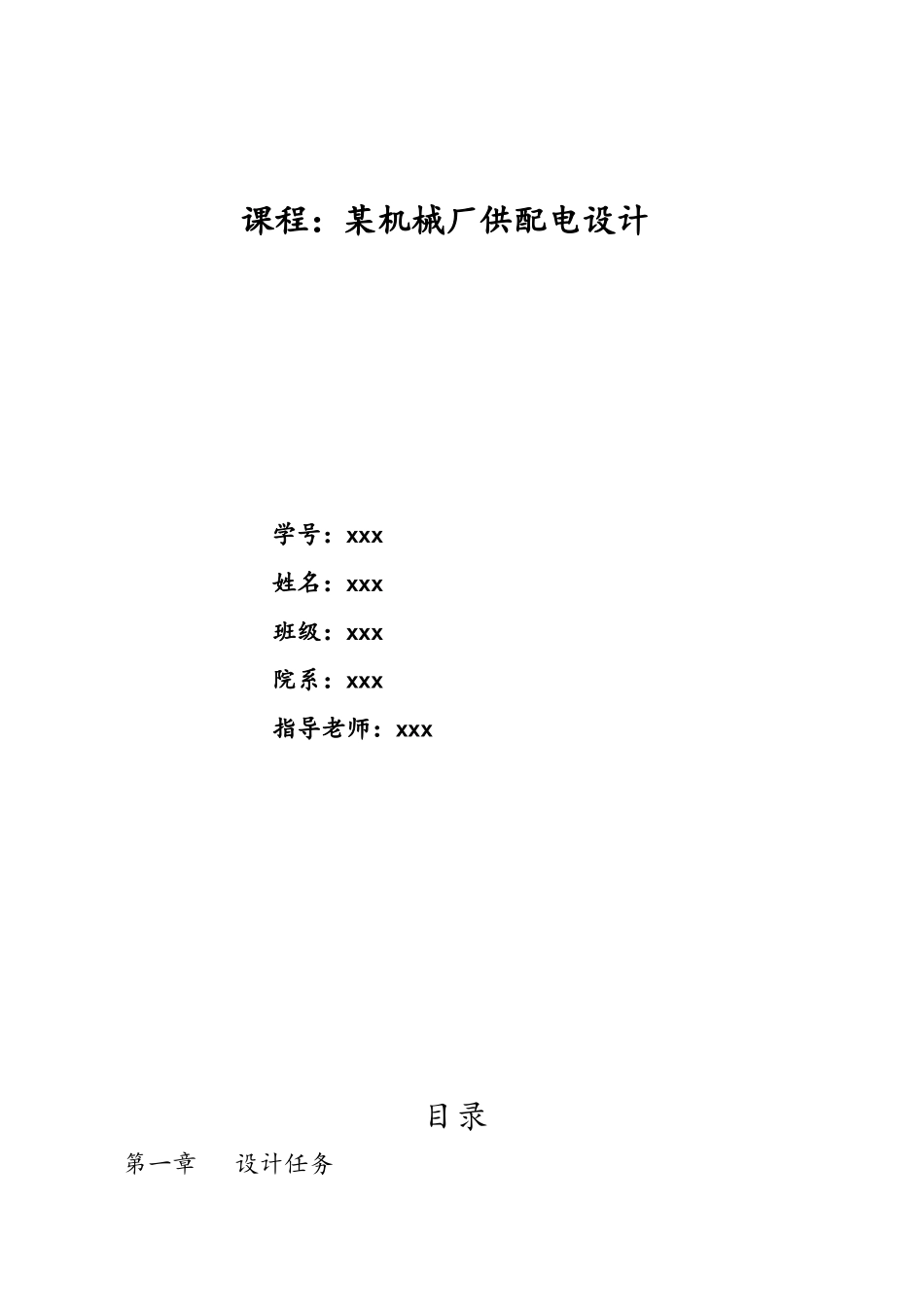

课程：某机械厂供配电设计学号：xxx姓名：xxx班级：xxx院系：xxx指导老师：xxx目录第一章设计任务第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页第二章负荷计算和无功功率补偿第三章变电所位置与型式的选择第四章变电所主变压器及主接线方案的选择第五章短路电流的计算第六章变电所一次设备的选择校验第七章变压所进出线与邻近单位联络线的选择第八章变电所二次回路方案的选择与继电保护的整定第九章降压变电所防雷与接地装置的设计参考文献第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页第一章设计任务1.1设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。1.2设计依据1.2.1工厂总平面图图1.1工厂平面图1.2.2工厂负荷情况工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为4800h，日最大负荷持续时间8h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为380V。照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表1所示。(4)(5)(6)(7)(10)(9)(8)(1)(2)(3)第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页1.2.3供电电源情况按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条10Kv的公用电源线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-185,导线为等边三角形排列，线距为1.2m；电力系统馈电变电站距本厂6km,该干线首端所装高压断路器的断流容量为500MV.A，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.5S。为满足工厂二级负荷的要求，可采用高压或低压联络线由邻近的单位取得备用电源。1.2.4气象资料本厂所在地区（泰山区）的年最高气温为40℃，年平均气温为20℃年，年最低气温为-22.7℃，年最热月平均最高气温为31.5℃，年最热月平均气温为26.3℃，年最热月地下0.8米处平均温度28.7℃。年主导风向为东风，年雷暴日数31.3。1.2.5地质水文资料本厂所在地区平均海拔130m，地层以沙粘土为主，地下水位为3m.1.2.6电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。一部分为基本电费，按所装用的主变压器容量来计费。另一部分为电度电费，按每月时机耗用的电能计费。工厂最大负荷时的高压侧功率因数不低于0.9。第二章负荷计算和无功功率补偿厂房编号用电单位名称负荷性质设备容量/kw需要系数功率因数1金工车间动力3600.2~0.30.60~0.65照明100.7~0.91.02工具车间动力3600.2~0.30.60~0.65照明100.7~0.91.03电镀车间动力3100.4~0.60.70~0.80照明100.7~0.91.04热处理车间动力2600.4~0.60.70~0.80照明100.7~0.91.05装配车间动力2600.3~0.40.65~0.75照明100.7~0.91.06机修车间动力1800.2~0.30.60~0.70照明50.7~0.91.07锅炉房动力1800.4~0.60.60~0.70照明20.7~0.91.08仓库动力1300.2~0.30.60~0.70照明20.7~0.91.09铸造车间动力3600.3~0.40.65~0.70照明100.7~0.91.010锻压车间动力3600.2~0.30.60~0.65照明100.7~0.91.0宿舍住宅区照明4600.6~0.81.0第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页2.1负荷计算2.1.1单组用电设备计算负荷的计算公式a)有功计算负荷（单位为KW）P30=KdPe，Kd为系数b)无功计算负荷（单位为kvar）Q30=P30tanϕc)视在计算负荷（单位为kvA）S30=P30cosϕd)计算电流（单位为A）I30=S30√3UN,UN为用电设备的额定电压（单位为KV）2.1.2多组用电设备计算负荷的计算公式a)有功计算负荷（单位为KW）P30=K∑¿p∑P30⋅i式中∑P30⋅i是所有设备组有功计算负荷P30之和，K...
