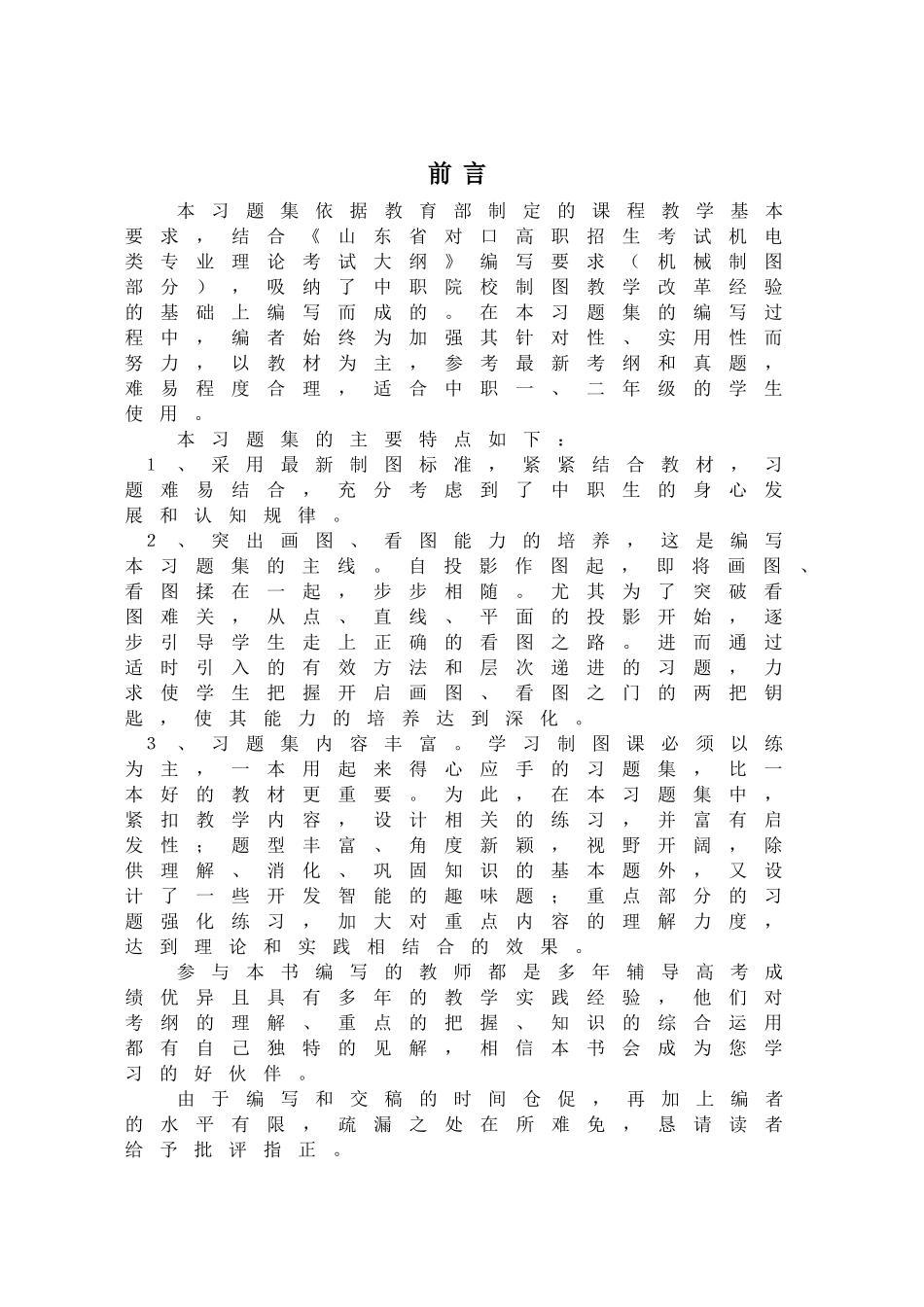

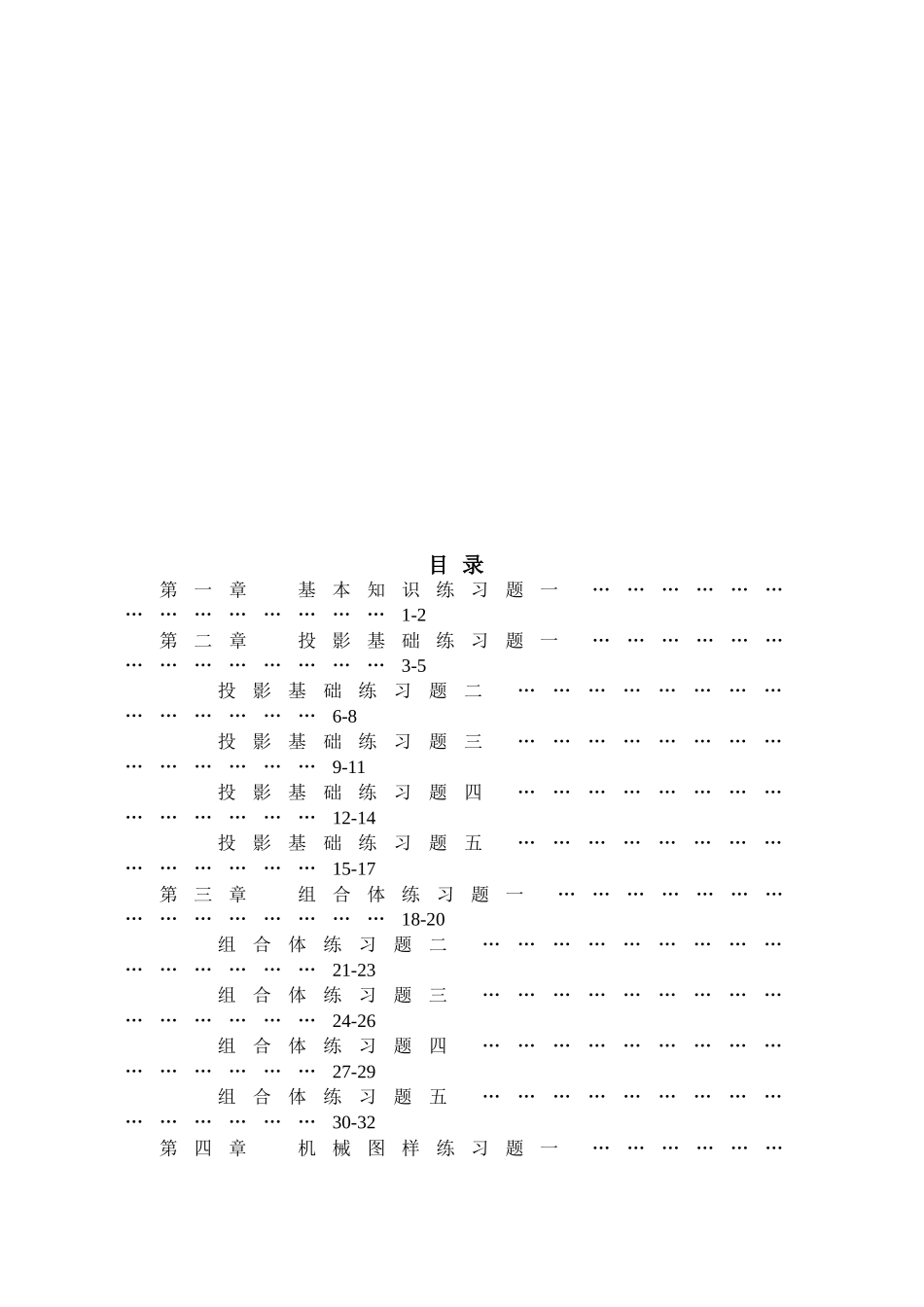

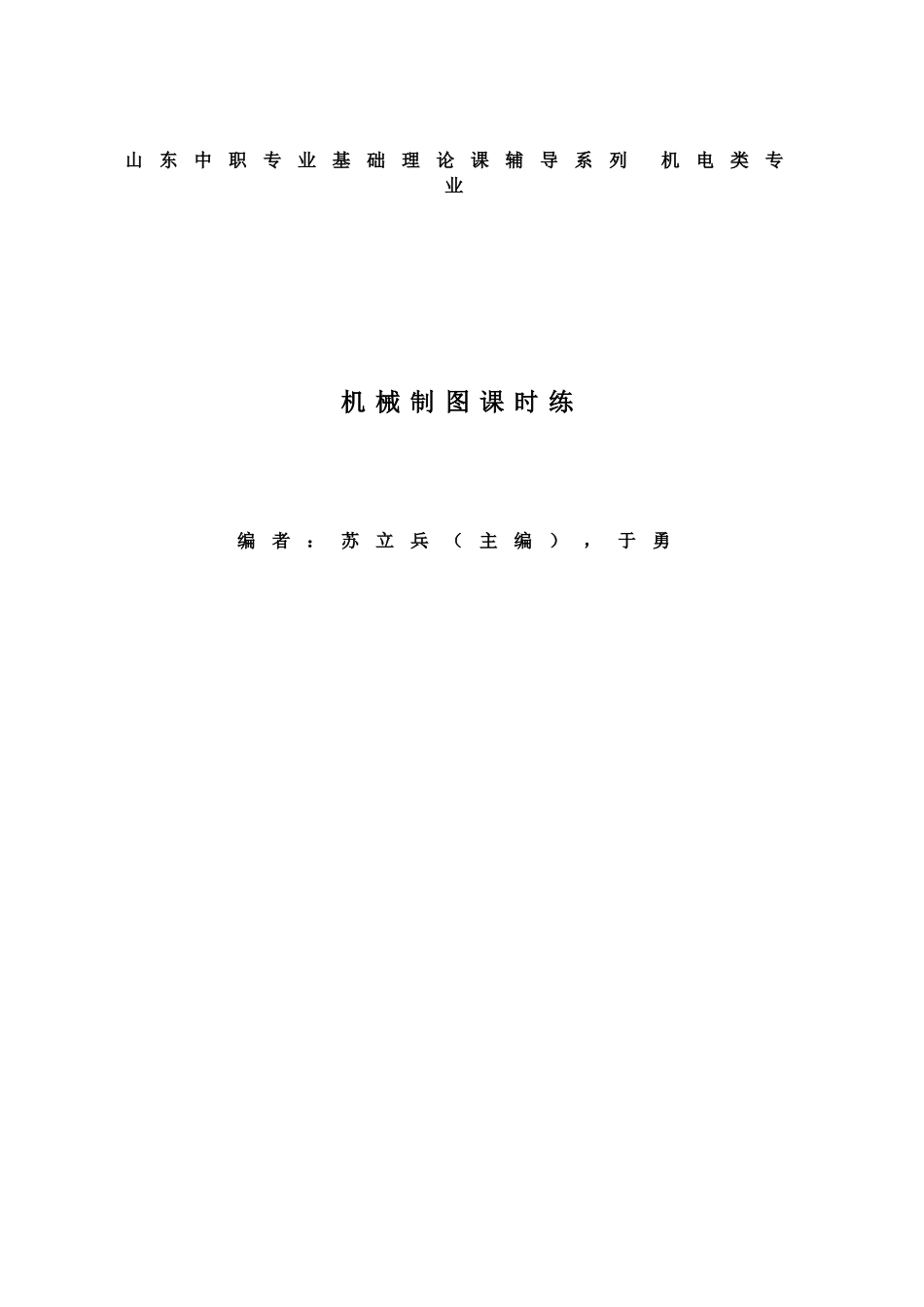

山东中职专业基础理论课辅导系列机电类专业机械制图课时练编者：苏立兵（主编），于勇前言本习题集依据教育部制定的课程教学基本要求，结合《山东省对口高职招生考试机电类专业理论考试大纲》编写要求（机械制图部分），吸纳了中职院校制图教学改革经验的基础上编写而成的。在本习题集的编写过程中，编者始终为加强其针对性、实用性而努力，以教材为主，参考最新考纲和真题，难易程度合理，适合中职一、二年级的学生使用。本习题集的主要特点如下：１、采用最新制图标准，紧紧结合教材，习题难易结合，充分考虑到了中职生的身心发展和认知规律。２、突出画图、看图能力的培养，这是编写本习题集的主线。自投影作图起，即将画图、看图揉在一起，步步相随。尤其为了突破看图难关，从点、直线、平面的投影开始，逐步引导学生走上正确的看图之路。进而通过适时引入的有效方法和层次递进的习题，力求使学生把握开启画图、看图之门的两把钥匙，使其能力的培养达到深化。３、习题集内容丰富。学习制图课必须以练为主，一本用起来得心应手的习题集，比一本好的教材更重要。为此，在本习题集中，紧扣教学内容，设计相关的练习，并富有启发性；题型丰富、角度新颖，视野开阔，除供理解、消化、巩固知识的基本题外，又设计了一些开发智能的趣味题；重点部分的习题强化练习，加大对重点内容的理解力度，达到理论和实践相结合的效果。参与本书编写的教师都是多年辅导高考成绩优异且具有多年的教学实践经验，他们对考纲的理解、重点的把握、知识的综合运用都有自己独特的见解，相信本书会成为您学习的好伙伴。由于编写和交稿的时间仓促，再加上编者的水平有限，疏漏之处在所难免，恳请读者给予批评指正。目录第一章基本知识练习题一……………………………………1-2第二章投影基础练习题一……………………………………3-5投影基础练习题二……………………………………6-8投影基础练习题三……………………………………9-11投影基础练习题四……………………………………12-14投影基础练习题五……………………………………15-17第三章组合体练习题一………………………………………18-20组合体练习题二………………………………………21-23组合体练习题三………………………………………24-26组合体练习题四………………………………………27-29组合体练习题五………………………………………30-32第四章机械图样练习题一……………………………………33-35机械图样练习题二……………………………………36-38机械图样练习题三……………………………………39-41机械图样练习题四……………………………………42-44机械图样练习题五……………………………………45-47第五章标准件和齿轮练习题一………………………………48-49标准件和齿轮练习题二………………………………50-51第六章零件图练习题一………………………………………52-53零件图练习题二………………………………………54-55零件图练习题三………………………………………56-57零件图练习题四………………………………………58-59零件图练习题五………………………………………60-61第七章装配图练习题一………………………………………62-63装配图练习题二………………………………………64-65装配图练习题三………………………………………66-67装配图练习题四………………………………………68-69基本知识练习题一一、填空题１、图纸的基本幅面共分为种，分别以为其代号。２、比例是指图样中的与之比。一般选用的比例有放大比例、、、共三类。３、《尺寸注法》国家标准规定，图样中所标注的尺寸，为该图样所示机件的尺寸，机件的真实大小应以图样上所注的尺寸数值为依据，与图形的及无关。图样中的直线尺寸规定以为单位时，不需标注单位。４、尺寸主要是由、、三个要素组成。５、斜度用以表示对的倾斜程度。二、作图题１、按1：1的比例量取并标注尺寸（取整数），并在细实线的终端标注箭头２、圆的等分（1）作内接圆的六等分（2）、作内接圆的五等分３、已知椭圆的长轴为48mm，短轴为34mm，用四心圆法按原值比例做椭圆４、参...
