浅谈常用建筑材料见证取样VIP免费

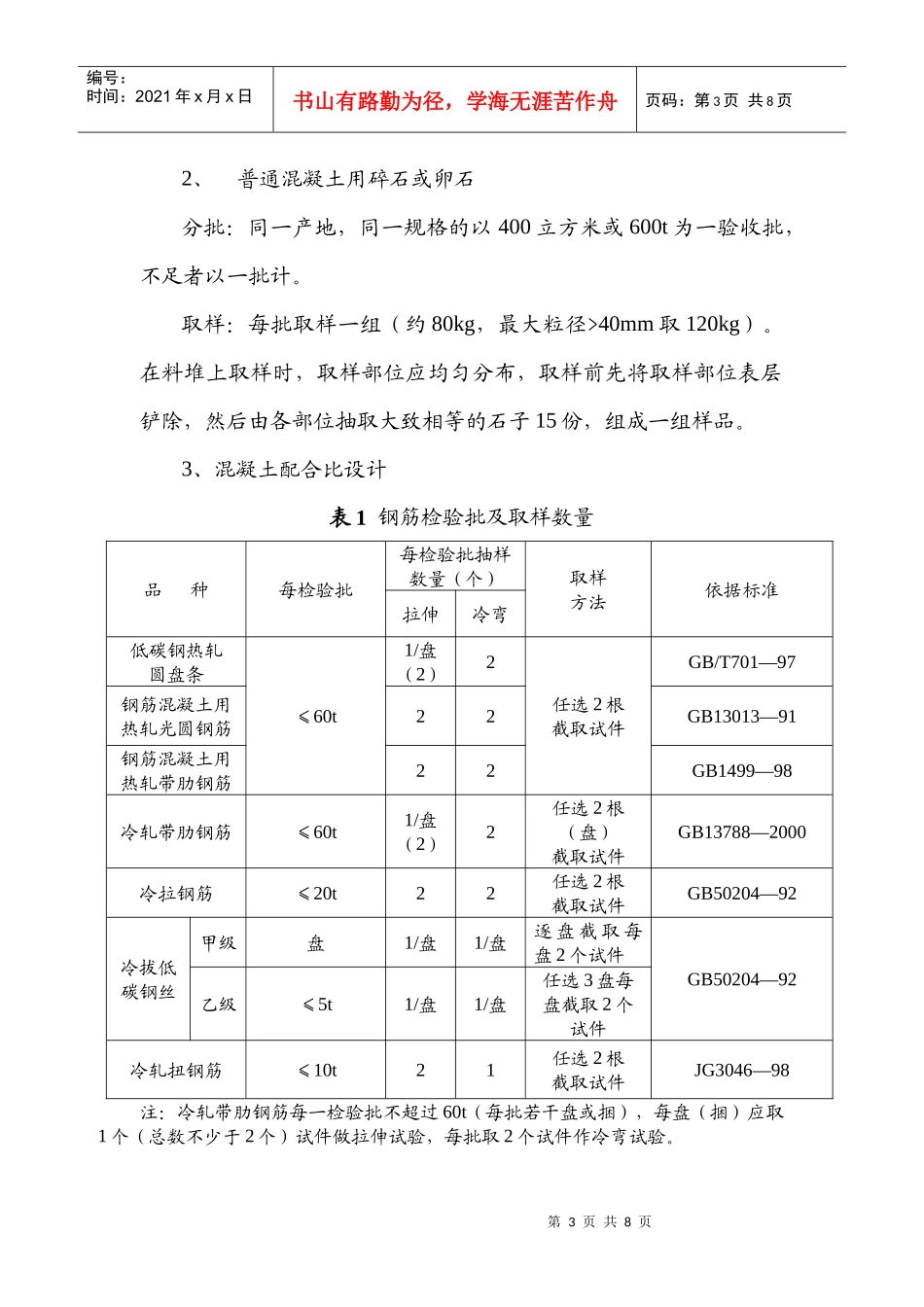

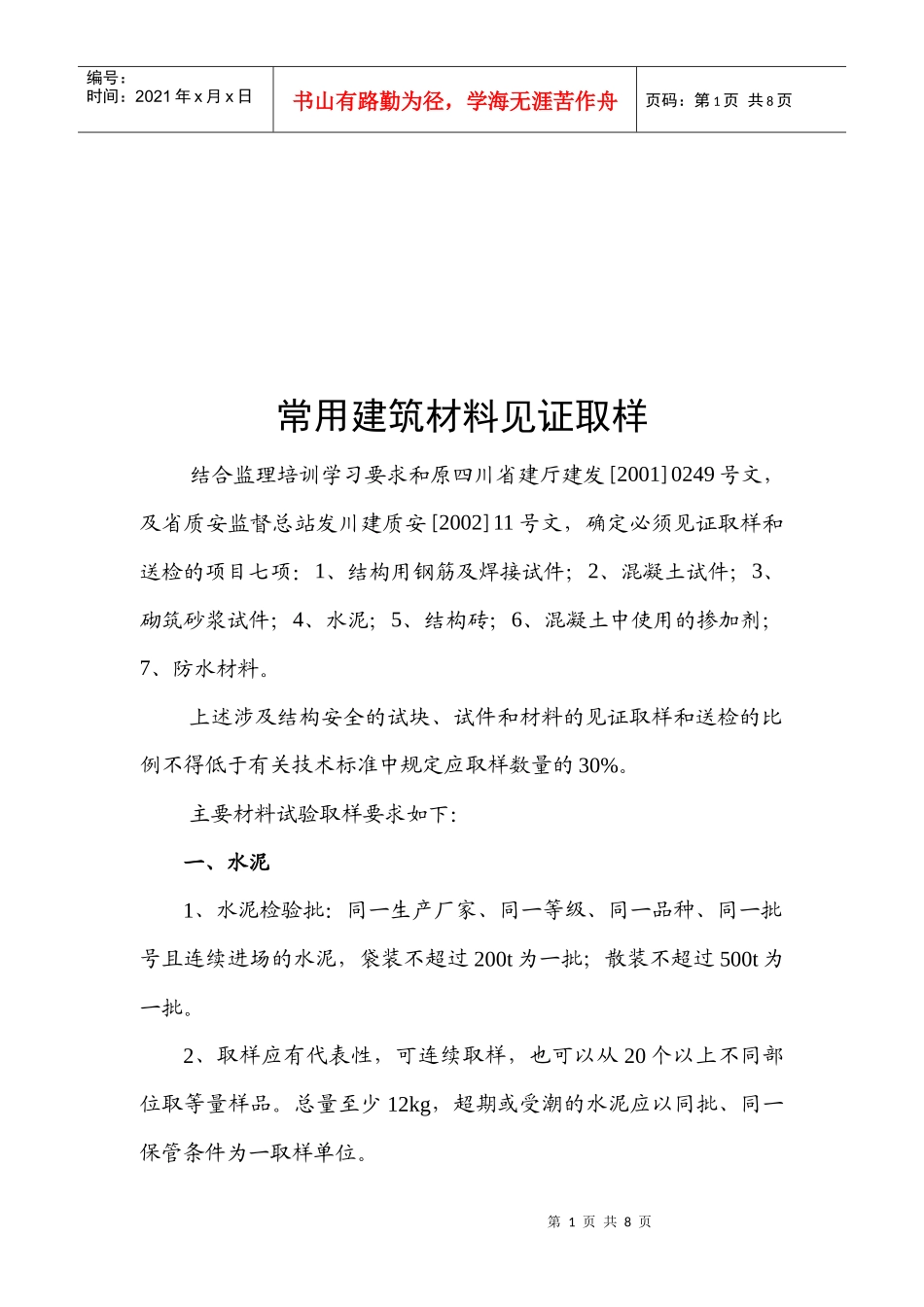

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页常用建筑材料见证取样结合监理培训学习要求和原四川省建厅建发[2001]0249号文，及省质安监督总站发川建质安[2002]11号文，确定必须见证取样和送检的项目七项：1、结构用钢筋及焊接试件；2、混凝土试件；3、砌筑砂浆试件；4、水泥；5、结构砖；6、混凝土中使用的掺加剂；7、防水材料。上述涉及结构安全的试块、试件和材料的见证取样和送检的比例不得低于有关技术标准中规定应取样数量的30%。主要材料试验取样要求如下：一、水泥1、水泥检验批：同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批；散装不超过500t为一批。2、取样应有代表性，可连续取样，也可以从20个以上不同部位取等量样品。总量至少12kg，超期或受潮的水泥应以同批、同一保管条件为一取样单位。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页二、钢筋1、原材料检验批：GB700—88规定，钢材应成批验收，每个检验批由同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态组成。每批重量不得大于60t。用公称容量不大于30t的炼钢炉冶炼的钢材或连铸坯轧成的钢材，允许由同一牌号、同一冶炼方法和浇铸方法的A级钢或B级钢，不同炉罐号组成混合批，但每批不多于6个炉罐号，各炉罐号含碳量之差不得大于0.02%，含锰量之差不得大于0.15%。取样：每根（盘）钢筋去掉端部500MM后再截取试样，且只能截取一根拉伸，一根冷弯试件。参考长度为拉伸件500MM、冷弯件350MM。检验分批及取样方法见表1。2、钢筋焊接检验批及取样方法见表2。三、普通混凝土1、普通混凝土用砂分批：同一产地、同一规格以400立方米或600t为一检验批，不足者也以一批计。取样：每批取样一组，约10kg。在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂共8份，组成一组样品。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2、普通混凝土用碎石或卵石分批：同一产地，同一规格的以400立方米或600t为一验收批，不足者以一批计。取样：每批取样一组（约80kg，最大粒径>40mm取120kg）。在料堆上取样时，取样部位应均匀分布，取样前先将取样部位表层铲除，然后由各部位抽取大致相等的石子15份，组成一组样品。3、混凝土配合比设计表1钢筋检验批及取样数量品种每检验批每检验批抽样数量（个）取样方法依据标准拉伸冷弯低碳钢热轧圆盘条≤60t1/盘（2）2任选2根截取试件GB/T701—97钢筋混凝土用热轧光圆钢筋22GB13013—91钢筋混凝土用热轧带肋钢筋22GB1499—98冷轧带肋钢筋≤60t1/盘（2）2任选2根（盘）截取试件GB13788—2000冷拉钢筋≤20t22任选2根截取试件GB50204—92冷拔低碳钢丝甲级盘1/盘1/盘逐盘截取每盘2个试件GB50204—92乙级≤5t1/盘1/盘任选3盘每盘截取2个试件冷轧扭钢筋≤10t21任选2根截取试件JG3046—98注：冷轧带肋钢筋每一检验批不超过60t（每批若干盘或捆），每盘（捆）应取1个（总数不少于2个）试件做拉伸试验，每批取2个试件作冷弯试验。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页表2钢筋焊接检验批及取样方法种类每检验批试件检验批划分方法闪光对焊随机截取6个试件，其中3个拉伸，3个冷弯。在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接头为一批。当同一台班内焊接的接头数量较少，可在7天内累计计算；累计仍不足300个，也应按一批计算。电渣压力焊随机截取拉伸试件3个在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同钢筋级别钢筋接头为1批；不足300个接头也按1批计。电弧焊在现场条件下，每1—2楼层中，以同接头形式、同钢筋级别每300个为1批；不足300个也按1批计。按水泥、砂、石、水等原材料取样方法抽取试样。一般工程配合比需用数量约为：水泥30kg，砂子100kg，石子150kg。4、凝土抗压试件a)每拌制100盘且不超过100立方米同配合比的混凝土，取样不得少于1次。b)每工作班拌制...
