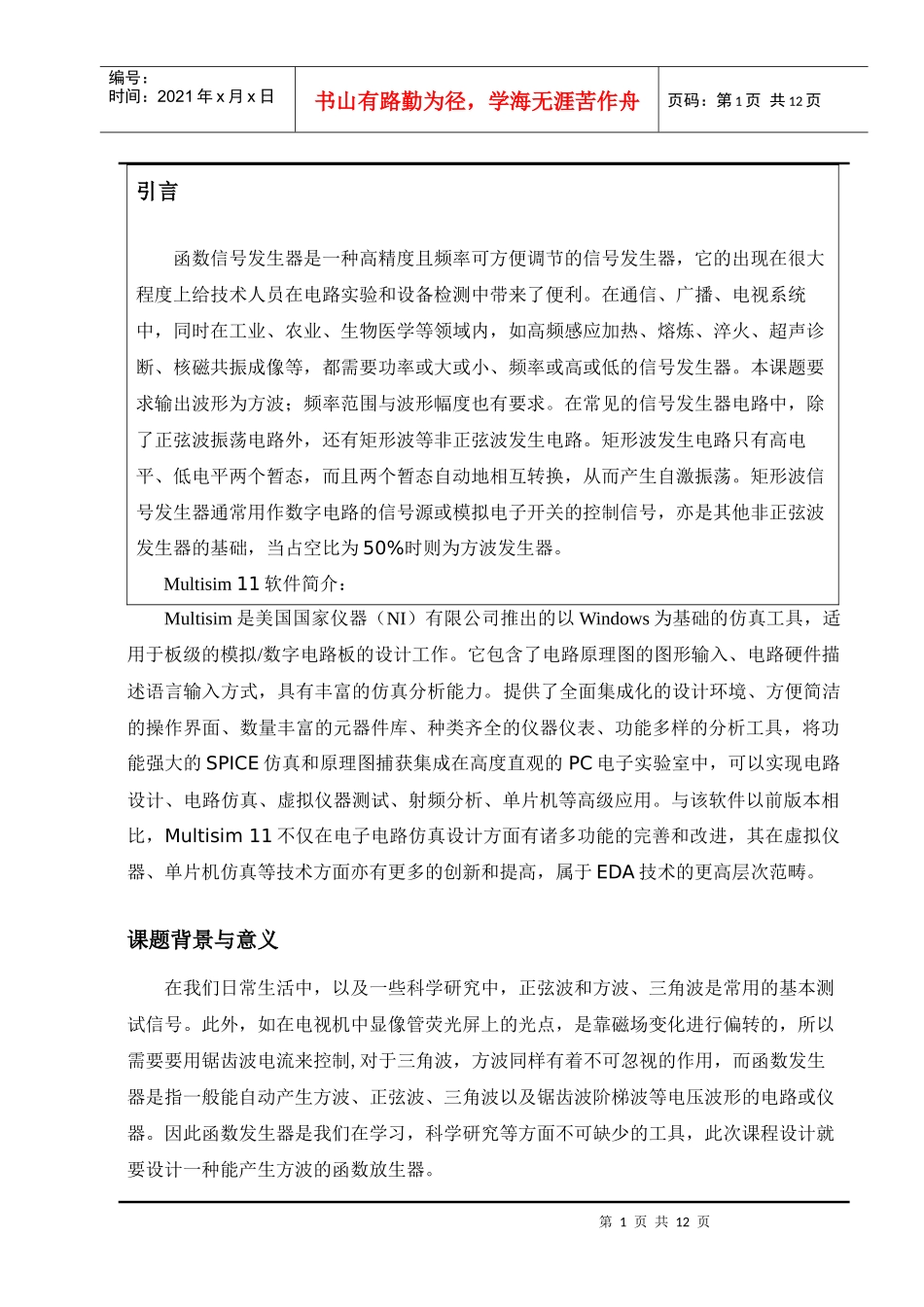

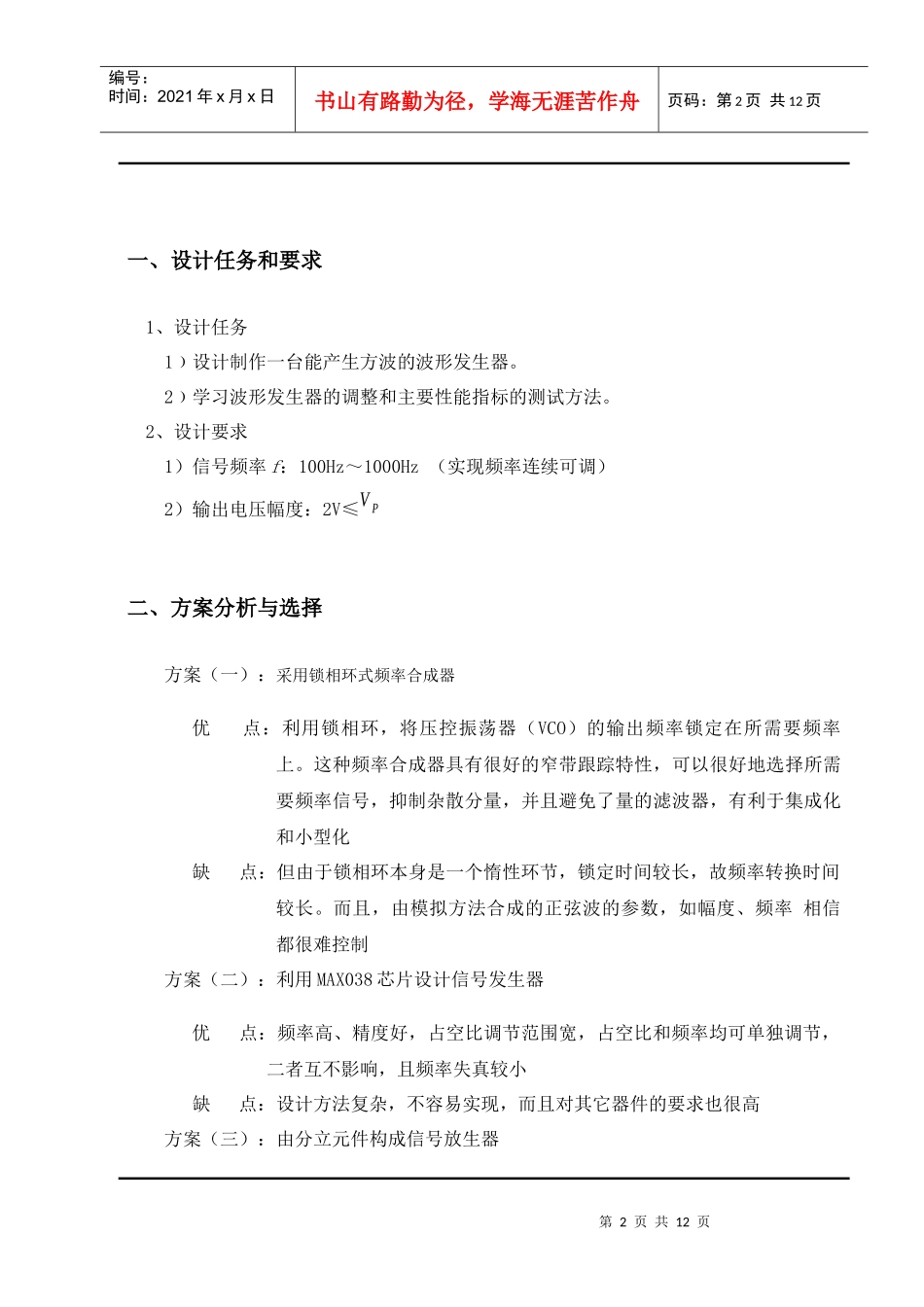

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页引言函数信号发生器是一种高精度且频率可方便调节的信号发生器，它的出现在很大程度上给技术人员在电路实验和设备检测中带来了便利。在通信、广播、电视系统中，同时在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的信号发生器。本课题要求输出波形为方波；频率范围与波形幅度也有要求。在常见的信号发生器电路中，除了正弦波振荡电路外，还有矩形波等非正弦波发生电路。矩形波发生电路只有高电平、低电平两个暂态，而且两个暂态自动地相互转换，从而产生自激振荡。矩形波信号发生器通常用作数字电路的信号源或模拟电子开关的控制信号，亦是其他非正弦波发生器的基础，当占空比为50%时则为方波发生器。Multisim11软件简介：Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。提供了全面集成化的设计环境、方便简洁的操作界面、数量丰富的元器件库、种类齐全的仪器仪表、功能多样的分析工具，将功能强大的SPICE仿真和原理图捕获集成在高度直观的PC电子实验室中，可以实现电路设计、电路仿真、虚拟仪器测试、射频分析、单片机等高级应用。与该软件以前版本相比，Multisim11不仅在电子电路仿真设计方面有诸多功能的完善和改进，其在虚拟仪器、单片机仿真等技术方面亦有更多的创新和提高，属于EDA技术的更高层次范畴。课题背景与意义在我们日常生活中，以及一些科学研究中，正弦波和方波、三角波是常用的基本测试信号。此外，如在电视机中显像管荧光屏上的光点，是靠磁场变化进行偏转的，所以需要要用锯齿波电流来控制,对于三角波，方波同样有着不可忽视的作用，而函数发生器是指一般能自动产生方波、正弦波、三角波以及锯齿波阶梯波等电压波形的电路或仪器。因此函数发生器是我们在学习，科学研究等方面不可缺少的工具，此次课程设计就要设计一种能产生方波的函数放生器。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一、设计任务和要求1、设计任务1﹚设计制作一台能产生方波的波形发生器。2﹚学习波形发生器的调整和主要性能指标的测试方法。2、设计要求1）信号频率f：100Hz～1000Hz（实现频率连续可调）2）输出电压幅度：2V≤VP二、方案分析与选择方案（一）：采用锁相环式频率合成器优点：利用锁相环，将压控振荡器（VCO）的输出频率锁定在所需要频率上。这种频率合成器具有很好的窄带跟踪特性，可以很好地选择所需要频率信号，抑制杂散分量，并且避免了量的滤波器，有利于集成化和小型化缺点：但由于锁相环本身是一个惰性环节，锁定时间较长，故频率转换时间较长。而且，由模拟方法合成的正弦波的参数，如幅度、频率相信都很难控制方案（二）：利用MAX038芯片设计信号发生器优点：频率高、精度好，占空比调节范围宽，占空比和频率均可单独调节，二者互不影响，且频率失真较小缺点：设计方法复杂，不容易实现，而且对其它器件的要求也很高方案（三）：由分立元件构成信号放生器第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页优点：价格比芯片实惠，结构简单，容易实现缺点：精较低确度综合分析比较上述三种方法，本课程设计采用方案三。三、方案论证与原理图绘制1、方波信号发生器原理图图一方波发生电路2、设计方案框图3、器件选择与参数计算1）输出电压幅值由题目要求2V≤Vp，所以稳压管VD1、VD2均选Vz=4.7V,采用1N4732稳压管2）电容C为使电路输出受频率影响较小的理想矩形波信号，电容C取值不宜过小，取C=0.02μF3）运算放大器A同时为简化电路结构，可选用集成运放741，其电压转换速率SR=0.5V／μS。4）电阻R1、R2、R3第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页反馈电阻R2不宜过大或过小，取R2=2...
