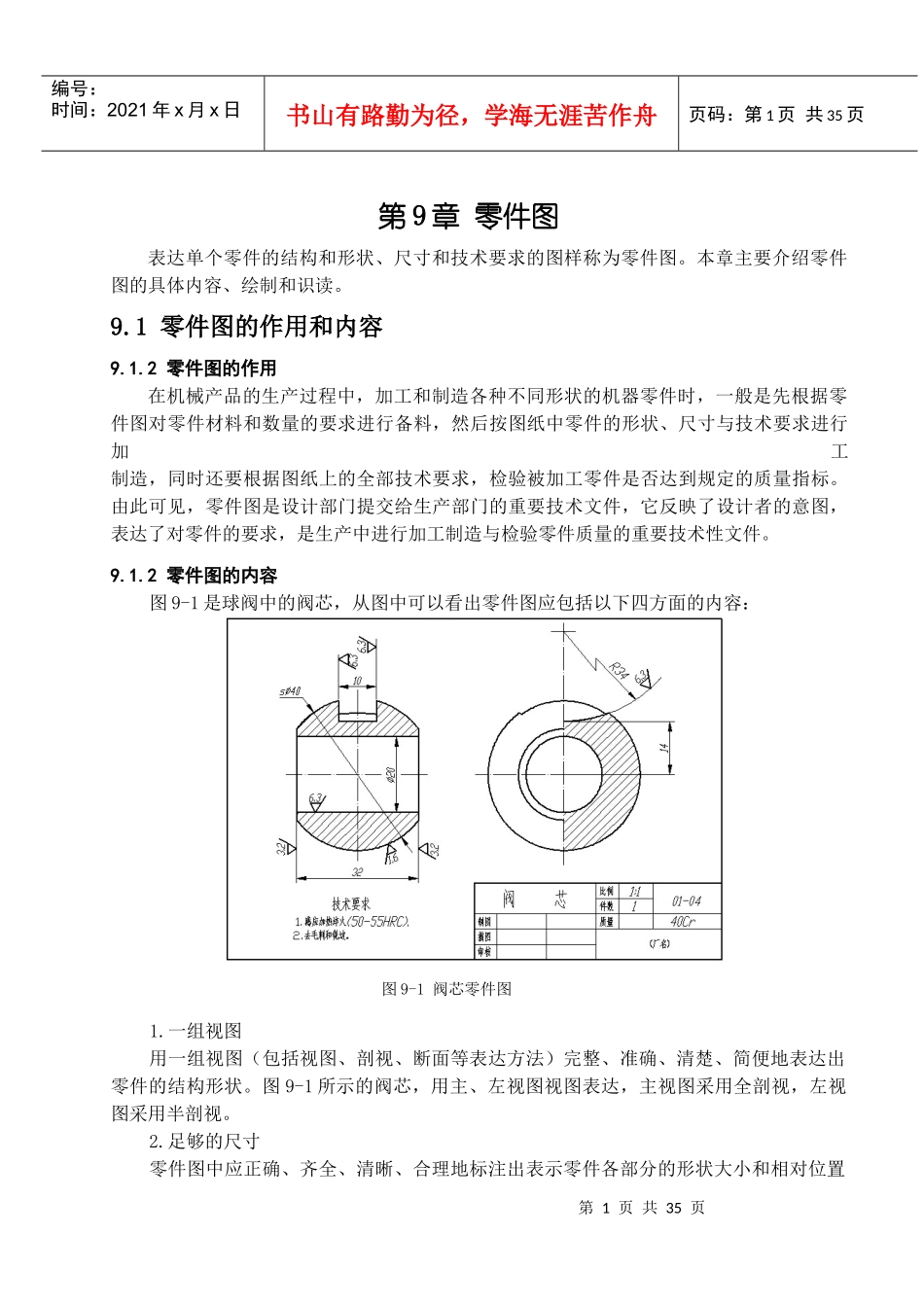

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第9章零件图表达单个零件的结构和形状、尺寸和技术要求的图样称为零件图。本章主要介绍零件图的具体内容、绘制和识读。9.1零件图的作用和内容9.1.2零件图的作用在机械产品的生产过程中，加工和制造各种不同形状的机器零件时，一般是先根据零件图对零件材料和数量的要求进行备料，然后按图纸中零件的形状、尺寸与技术要求进行加工制造，同时还要根据图纸上的全部技术要求，检验被加工零件是否达到规定的质量指标。由此可见，零件图是设计部门提交给生产部门的重要技术文件，它反映了设计者的意图，表达了对零件的要求，是生产中进行加工制造与检验零件质量的重要技术性文件。9.1.2零件图的内容图9-1是球阀中的阀芯，从图中可以看出零件图应包括以下四方面的内容：图9-1阀芯零件图1.一组视图用一组视图（包括视图、剖视、断面等表达方法）完整、准确、清楚、简便地表达出零件的结构形状。图9-1所示的阀芯，用主、左视图视图表达，主视图采用全剖视，左视图采用半剖视。2.足够的尺寸零件图中应正确、齐全、清晰、合理地标注出表示零件各部分的形状大小和相对位置第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页的尺寸。为零件的加工制造提供依据。如图9-1阀芯的主视图中标注的尺寸S￠40和32确定了阀芯的轮廓形状，中间的通孔为Φ20，上部凹槽的形状和位置通过主视图中的尺寸10和左视图中的擦除R34、14确定。3.技术要求用规定的符号、代号、标记和简要的文字将制造和检验零件时应达到的各项技术指标和要求。如图9-1中注出的表面粗糙度Ra6.3μm、1.6μm等，以及技术要求“感应加热淬火(50-55)HRC及去毛刺和锐边等。4.标题栏在图幅的右下角按标准格式画出标题栏，以填写零件的名称、材料、图样的编号、比例及设计、审核、批准人员的签名、日期等。9.2零件图的视图选择零件图要求将零件的结构形状完整、清晰地表达出来，并力求简便。因此，合理地选择主视图和其它视图，用最少的视图、最清楚地表达零件的内外形状和结构，必须确定一个比较合理的表达方案。9.2.1主视图的选择主视图是一组视图的核心，选择主视图时，应首先确定零件的投射方向和安放位置。1.主视图的投射方向一般应将最能反映零件结构形状和相互位置关系的方向作为主视图的投射方向。如图9-2所示的轴和图9-3所示的车床尾架体，A所指的方向作为主视图的投射方向能较好地反映该零件的结构形状和各部分的相对位置。a）b）图9-2轴的主视图选择a）轴b）按轴的加工位置选择主视图第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页a）b）图9-3车床尾架体的主视图选择a）车床尾架体b）按车床尾架体的工作位置选择主视图2.确定零件的安放位置应使主视图尽可能反映零件的主要加工位置或在机器中的工作位置。1）零件的加工位置：是指零件在主要加工工序中的装夹位置。主视图与加工位置一致主要是为了使制造者在加工零件时看图方便。如轴、套、轮盘等零件的主要加工工序是在车床或磨床上进行的，因此，这类零件的主视图应将其轴线水平放置。如图9-2所示的轴，A向作为主视图时，能较好地反映零件的加工位置。2）零件的工作位置：是指零件在机器或部件中工作时的位置。如支座、箱壳等零件，它们的结构形状比较复杂，加工工序较多，加工时的装夹位置经常变化，因此在画图时使这类零件的主视图与工作位置一致，可方便零件图与装配图直接对照。如图9-3所示的车床尾架体，A向作为主视图投射方向时，能较好地反映零件工作位置。9.2.2视图表达方案的选择主视图确定以后，要分析该零件在主视图上还有哪些尚未表达清楚的结构，对这些结构的表达，应以主视图为基础，选用其它视图并采用各种表达方法表达出来，使每个视图都有表达的重点，几个视图互为补充，共同完成零件结构形状的表达。在选择视图时，应优先选用基本视图和在基本视图上作适当的剖视，在充分表达清楚零件结构形状的前提下，尽量减少视图数量，力求画图和读图简便。9.2.3典型零件的...
