机械制图精品课程学大纲VIP免费

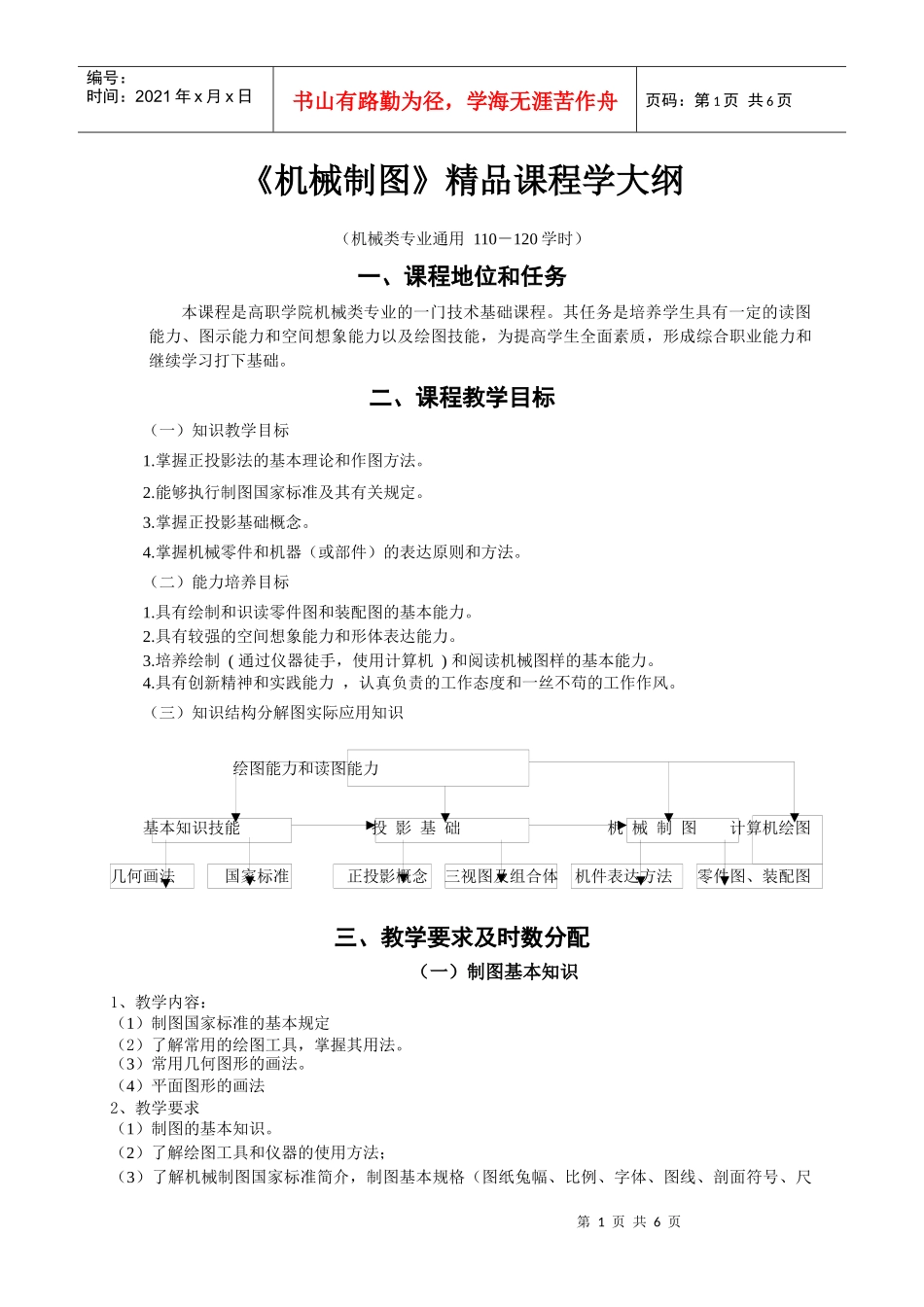

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《机械制图》精品课程学大纲（机械类专业通用110－120学时）一、课程地位和任务本课程是高职学院机械类专业的一门技术基础课程。其任务是培养学生具有一定的读图能力、图示能力和空间想象能力以及绘图技能，为提高学生全面素质，形成综合职业能力和继续学习打下基础。二、课程教学目标（一）知识教学目标1.掌握正投影法的基本理论和作图方法。2.能够执行制图国家标准及其有关规定。3.掌握正投影基础概念。4.掌握机械零件和机器（或部件）的表达原则和方法。（二）能力培养目标1.具有绘制和识读零件图和装配图的基本能力。2.具有较强的空间想象能力和形体表达能力。3.培养绘制(通过仪器徒手，使用计算机)和阅读机械图样的基本能力。4.具有创新精神和实践能力，认真负责的工作态度和一丝不苟的工作作风。（三）知识结构分解图实际应用知识绘图能力和读图能力基本知识技能投影基础机械制图计算机绘图几何画法国家标准正投影概念三视图及组合体机件表达方法零件图、装配图三、教学要求及时数分配（一）制图基本知识1、教学内容：（1）制图国家标准的基本规定（2）了解常用的绘图工具，掌握其用法。（3）常用几何图形的画法。（4）平面图形的画法2、教学要求（1）制图的基本知识。（2）了解绘图工具和仪器的使用方法；（3）了解机械制图国家标准简介，制图基本规格（图纸兔幅、比例、字体、图线、剖面符号、尺第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页寸注法）和标题栏；（3）掌握几何图形画法；（4）掌握平面图形的线段分析，尺寸注法和画图步骤。3、重点和难点（1）几何图形画法；（2）平面图形的线段分析、尺寸注法和画图步骤。（二）正投影基础1、教学内容：（1）正投影法和三视图（2）点、直线、平面的投影（3）基本体（4）平面与立体相交（5）两回转体相交（6）轴测投影（7）组合体2、教学要求（1）正投影法和三视图·理解投影法的概念。·掌握正投影的特性。·掌握三视图的形成、三视图之间的关系及三视图的作图方法。（2）点、直线、平面的投影·掌握点的三面投影及其规律、点的投影和该点与直角坐标的关系、画和读点的投影的方法。熟悉两点的相对位置及重影点可见性的判断。·掌握直线的三面投影、各种位置直线的投影特性、画和读直线投影的方法。熟悉直线上点的投影。熟悉平行、相交、交叉两直线的投影特性以及一边平行于投影面的直角的投影特性。·掌握平面的三面投影、各种位置平面的投影特性、画和读平面投影的方法。熟悉平面上的点和直线的投影。（3）基本体·掌握棱柱、棱锥、棱台的投影特征和视图画法。·掌握圆柱、圆锥、圆台、圆球、圆环等的投影特征和视图画法。·掌握在基本体表面上点、线的投影。·掌握基本体的尺寸注法。（4）平面与立体相交·掌握截交线的基本性质、形状特点及其作图步骤。·掌握特殊位置平面截断棱柱和棱锥的截交线的分析及画法。·掌握特殊位置平面截断圆柱、圆锥、圆球、圆环的截交线分析及画法。·掌握同轴复合回转体的截交线分析及画法。（5）两回转体相交·掌握相贯线的基本性质及其决定其形状的因素。·掌握利用积聚性法求相贯线的方法。·掌握两回转体相贯线的基本作图方法（两回转体的轴线垂直相交，且有交点，其中有一个立体为圆柱体，且其轴线垂直于投影面，另一个立体轴线垂直或平行于投影面）·熟悉利用辅助平面法求相贯线的方法。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页·熟悉相贯线的特殊情况及其画法。·掌握截断体与相贯体的尺寸标注。（6）轴测投影·了解正轴侧投影和斜轴侧投影;·掌握正等测和斜二测的画法（7）组合体·了解组合体及其形体分析法、线面分析法。·掌握画组合体三视图的方法和步骤。·掌握标注组合体尺寸的方法。·掌握组合体的看图方法。3、重点和难点重点：（1）掌握基本体表面上的点、线的投影。（2）掌握截交线、相贯线的画法。（3）掌握组合体的画法及看组合体视图。掌握组合体的尺寸标注。难点：（1）掌握...
