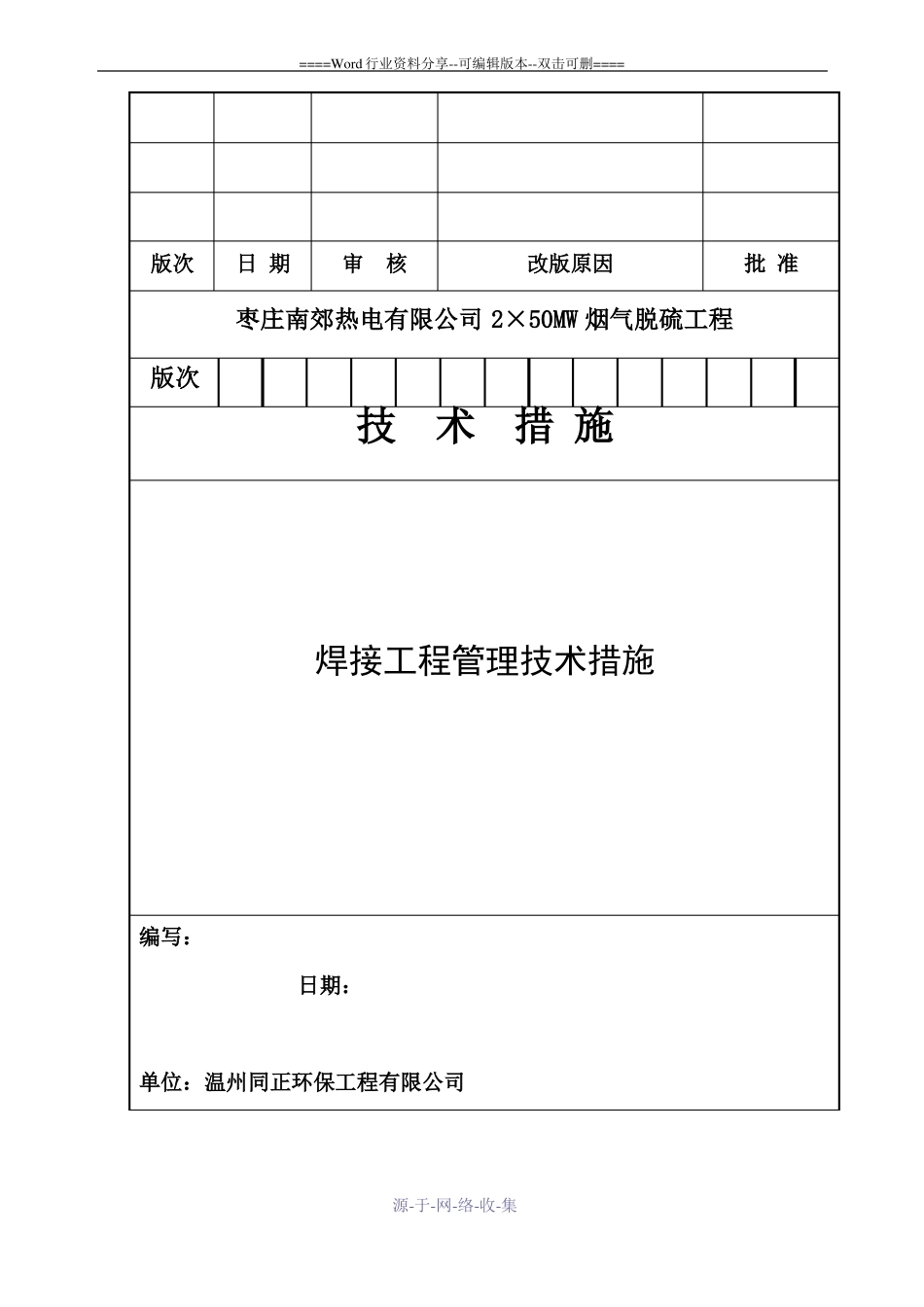

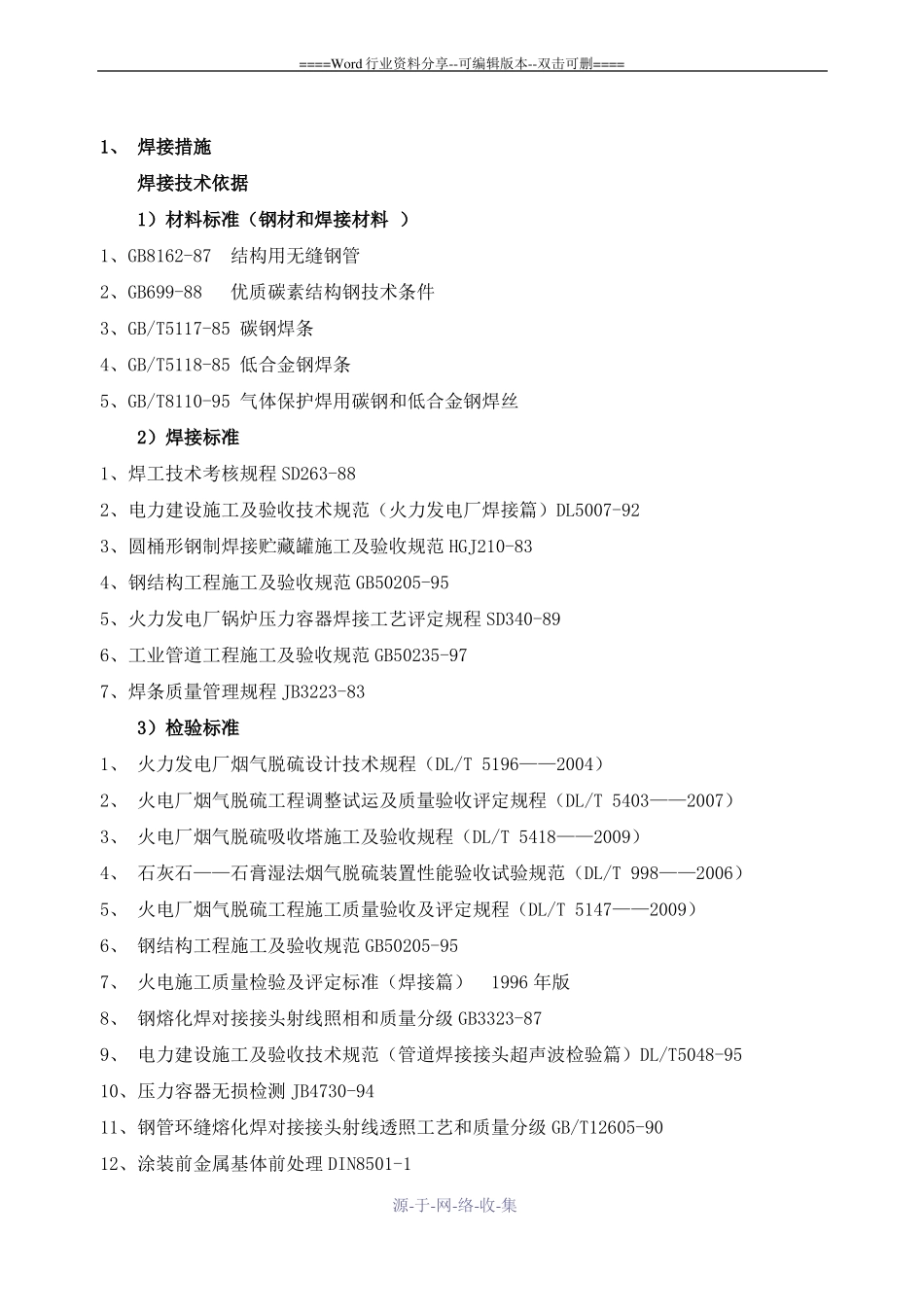

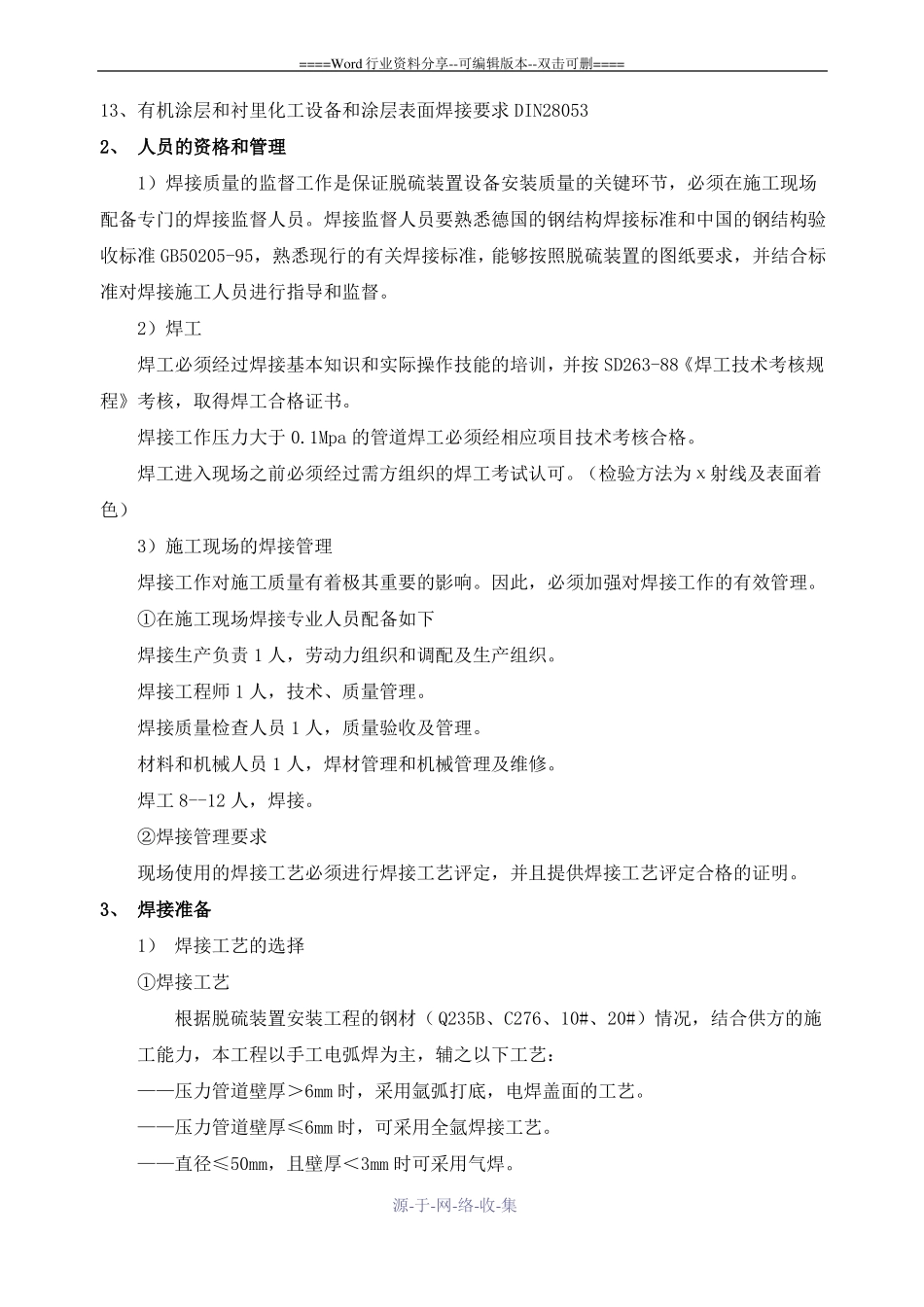

====Word行业资料分享--可编辑版本--双击可删====版次日期审核改版原因批准枣庄南郊热电有限公司2×50MW烟气脱硫工程版次技术措施焊接工程管理技术措施编写：日期：单位：温州同正环保工程有限公司源-于-网-络-收-集====Word行业资料分享--可编辑版本--双击可删====1、焊接措施焊接技术依据1）材料标准（钢材和焊接材料）1、GB8162-87结构用无缝钢管2、GB699-88优质碳素结构钢技术条件3、GB/T5117-85碳钢焊条4、GB/T5118-85低合金钢焊条5、GB/T8110-95气体保护焊用碳钢和低合金钢焊丝2）焊接标准1、焊工技术考核规程SD263-882、电力建设施工及验收技术规范（火力发电厂焊接篇）DL5007-923、圆桶形钢制焊接贮藏罐施工及验收规范HGJ210-834、钢结构工程施工及验收规范GB50205-955、火力发电厂锅炉压力容器焊接工艺评定规程SD340-896、工业管道工程施工及验收规范GB50235-977、焊条质量管理规程JB3223-833）检验标准1、火力发电厂烟气脱硫设计技术规程（DL/T5196——2004）2、火电厂烟气脱硫工程调整试运及质量验收评定规程（DL/T5403——2007）3、火电厂烟气脱硫吸收塔施工及验收规程（DL/T5418——2009）4、石灰石——石膏湿法烟气脱硫装置性能验收试验规范（DL/T998——2006）5、火电厂烟气脱硫工程施工质量验收及评定规程（DL/T5147——2009）6、钢结构工程施工及验收规范GB50205-957、火电施工质量检验及评定标准（焊接篇）1996年版8、钢熔化焊对接接头射线照相和质量分级GB3323-879、电力建设施工及验收技术规范（管道焊接接头超声波检验篇）DL/T5048-9510、压力容器无损检测JB4730-9411、钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T12605-9012、涂装前金属基体前处理DIN8501-1源-于-网-络-收-集====Word行业资料分享--可编辑版本--双击可删====13、有机涂层和衬里化工设备和涂层表面焊接要求DIN280532、人员的资格和管理1）焊接质量的监督工作是保证脱硫装置设备安装质量的关键环节，必须在施工现场配备专门的焊接监督人员。焊接监督人员要熟悉德国的钢结构焊接标准和中国的钢结构验收标准GB50205-95，熟悉现行的有关焊接标准，能够按照脱硫装置的图纸要求，并结合标准对焊接施工人员进行指导和监督。2）焊工焊工必须经过焊接基本知识和实际操作技能的培训，并按SD263-88《焊工技术考核规程》考核，取得焊工合格证书。焊接工作压力大于0.1Mpa的管道焊工必须经相应项目技术考核合格。焊工进入现场之前必须经过需方组织的焊工考试认可。（检验方法为χ射线及表面着色）3）施工现场的焊接管理焊接工作对施工质量有着极其重要的影响。因此，必须加强对焊接工作的有效管理。①在施工现场焊接专业人员配备如下焊接生产负责1人，劳动力组织和调配及生产组织。焊接工程师1人，技术、质量管理。焊接质量检查人员1人，质量验收及管理。材料和机械人员1人，焊材管理和机械管理及维修。焊工8--12人，焊接。②焊接管理要求现场使用的焊接工艺必须进行焊接工艺评定，并且提供焊接工艺评定合格的证明。3、焊接准备1）焊接工艺的选择①焊接工艺根据脱硫装置安装工程的钢材（Q235B、C276、10#、20#）情况，结合供方的施工能力，本工程以手工电弧焊为主，辅之以下工艺：——压力管道壁厚＞6mm时，采用氩弧打底，电焊盖面的工艺。——压力管道壁厚≤6mm时，可采用全氩焊接工艺。——直径≤50mm，且壁厚＜3mm时可采用气焊。源-于-网-络-收-集====Word行业资料分享--可编辑版本--双击可删====②焊接材料电弧焊条：Q235B类和st35.8、st45.8、20类钢材一律采用E4303，其优点：E4303塑韧性极好，并且E4303容易采购，但为了防止现场使用混乱、故统一采用E4303。氩弧焊丝采用TIG—J50（我国GB8110-ER50-1）气焊丝H08MnReA（相当于我国GB8110-95ER50-2）2）焊接工艺的评定焊接工艺评定项目应满足总供方的要求，且能覆盖脱硫装置安装现场的焊接工艺。①确定的焊接工艺评定项目序号123焊接方法DDWs/D钢材板Q235B板16Mn管20钢材的规格评定规格mmδ=12δ=12φ133δ12适用规格mmδ6-24δ6-24φ76-273δ6-24φ21-89δ3-6φ21-89δ3-6焊接工艺评定项目编号4Ws管20φ42δ55气焊管20φ42δ5②焊接工艺评定的...
