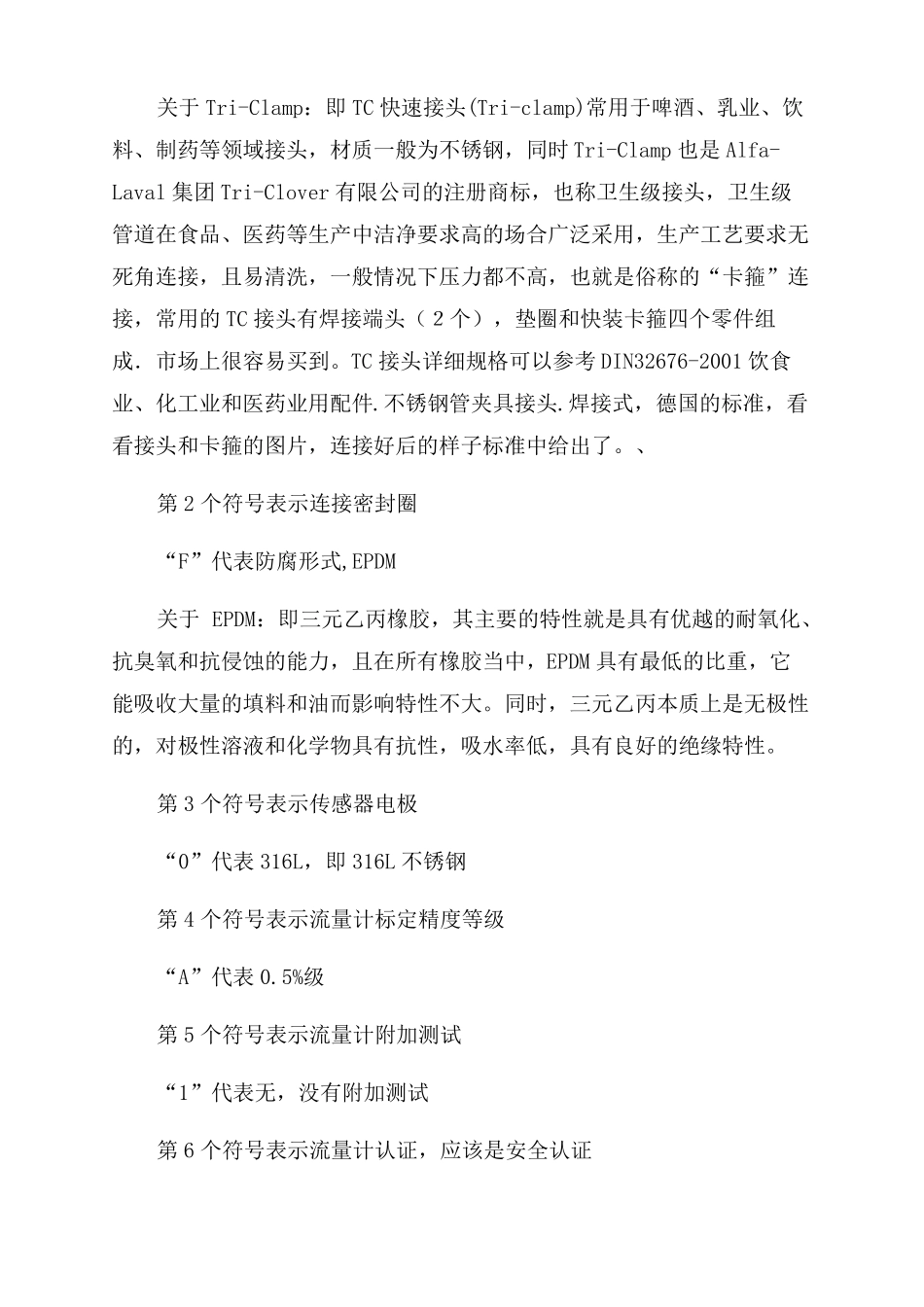

EH压力变送器选型手册篇一：关于E+H产品选型方法与型号说明重要内容，请看第2页1、登录德国E+H（全称：Endre+Hauer，中文：恩德斯豪斯）网站/2、点击“Aia”（亚洲）3、点击“China”（中国）4、点击“产品”5、选择你需要了解或购买的产品，如我需要了解订货号10H1H-UF0A1AG4A5AA与10H1H-1F0A1AG4A4AA的区别，则按照以下“流量——电磁流量计——PromagH——Promag10H——产品比较（同一系列不一样型号的信息）或者产品选型（同一型号不同订货号的信息）”，详细请看下面的截图。查询结果：综下所属，订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可以互换，但一定要把变送器里的数据模块换过来（上面是传感器工厂标定的数据），区别仅在过程连接（第1个符号所表示）与电源（第10个符号所表示）不一样。详解如下：第1个符号表示传感器过程连接“U”代表焊接螺纹接套DIN11850,316L/1.4404“1”代表Tri-Clamp,316L/1.4404关于Tri-Clamp：即TC快速接头(Tri-clamp)常用于啤酒、乳业、饮料、制药等领域接头，材质一般为不锈钢，同时Tri-Clamp也是Alfa-Laval集团Tri-Clover有限公司的注册商标，也称卫生级接头，卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用，生产工艺要求无死角连接，且易清洗，一般情况下压力都不高，也就是俗称的“卡箍”连接，常用的TC接头有焊接端头（２个），垫圈和快装卡箍四个零件组成．市场上很容易买到。TC接头详细规格可以参考DIN32676-2001饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式，德国的标准，看看接头和卡箍的图片，连接好后的样子标准中给出了。、第2个符号表示连接密封圈“F”代表防腐形式,EPDM关于EPDM：即三元乙丙橡胶，其主要的特性就是具有优越的耐氧化、抗臭氧和抗侵蚀的能力，且在所有橡胶当中，EPDM具有最低的比重，它能吸收大量的填料和油而影响特性不大。同时，三元乙丙本质上是无极性的，对极性溶液和化学物具有抗性，吸水率低，具有良好的绝缘特性。第3个符号表示传感器电极“0”代表316L，即316L不锈钢第4个符号表示流量计标定精度等级“A”代表0.5%级第5个符号表示流量计附加测试“1”代表无，没有附加测试第6个符号表示流量计认证，应该是安全认证“A”代表非防暴场合第7个符号表示变送器外壳材料与电气防护“G”代表现场铝,IP67NEMA4某关于IP67NEMA4某：其中NEMA代表一种防护等级，美国电气制造商协会工业控制装置和系统中的外壳防护标准。NEMA的防护标准除了防尘、防水之外，还包括防爆（IP代码只包括防尘和防水）。它的外壳防护等级和IP代码的对应（接近或等效）关系IP30，31，32，64，65，66NAMA123R312和134和4某其中IP67：防护灰尘吸入（整体防止接触，防护灰尘渗透）；防护短暂浸泡（防浸）。目前在布线行业最高实现的是IP67级别；4某:水封、尘封、防腐蚀、室内或室外用外壳(IP66)。第8个符号表示电缆，分离型“4”代表线圈和信号电缆长度可以在(1—200)m之间选择第9个符号表示电缆入口型号“A”代表电缆入口为M20电缆密封套第10个符号表示电源，显示“5”代表20-28VAC/11-40VDC;2-行,按键“4”代表85-250VAC;2-行,按键第11个符号表示可调的，软件特性“A”代表工厂设定;基本型第12个符号表示输出，输入“A”代表4-20mAHART+脉冲无源。篇二：E+H压力变送器调整方法E+H压力变送器调整方法型号：PMP71-ABA1U21GPAAA按E键，再按+、-，找到operatingmenu，按E，再按+、-找到operation，按E、再按E、再按E，出现inertpinNo048，按+、-可以调整数字，按E调整位置，输入密码：27182。按E、再按E、再按E，，回到三级分菜单，再同时按+、-退出到二级分菜单。按+、-找到ervice，按E，进入菜单。按+、-找到enortrin，按E，出现Lotrimmeaured035，按E，出现Hitrimmeaured037，按E出现Lowenortrin038，按E进入下级菜单，在此菜单里，按+、-调整数字，按E调整位置，将原来的值修改到你需要的压力值，开机加压力，当压力稳定在你需要的压力时，按E确认，再按E确认，变送器自动退出菜单，回到一级菜单，此时同时按+、-，退到检测界面，此时就是调整完毕，防空压力后，开始检测。篇三：E+H差压变送器操...
