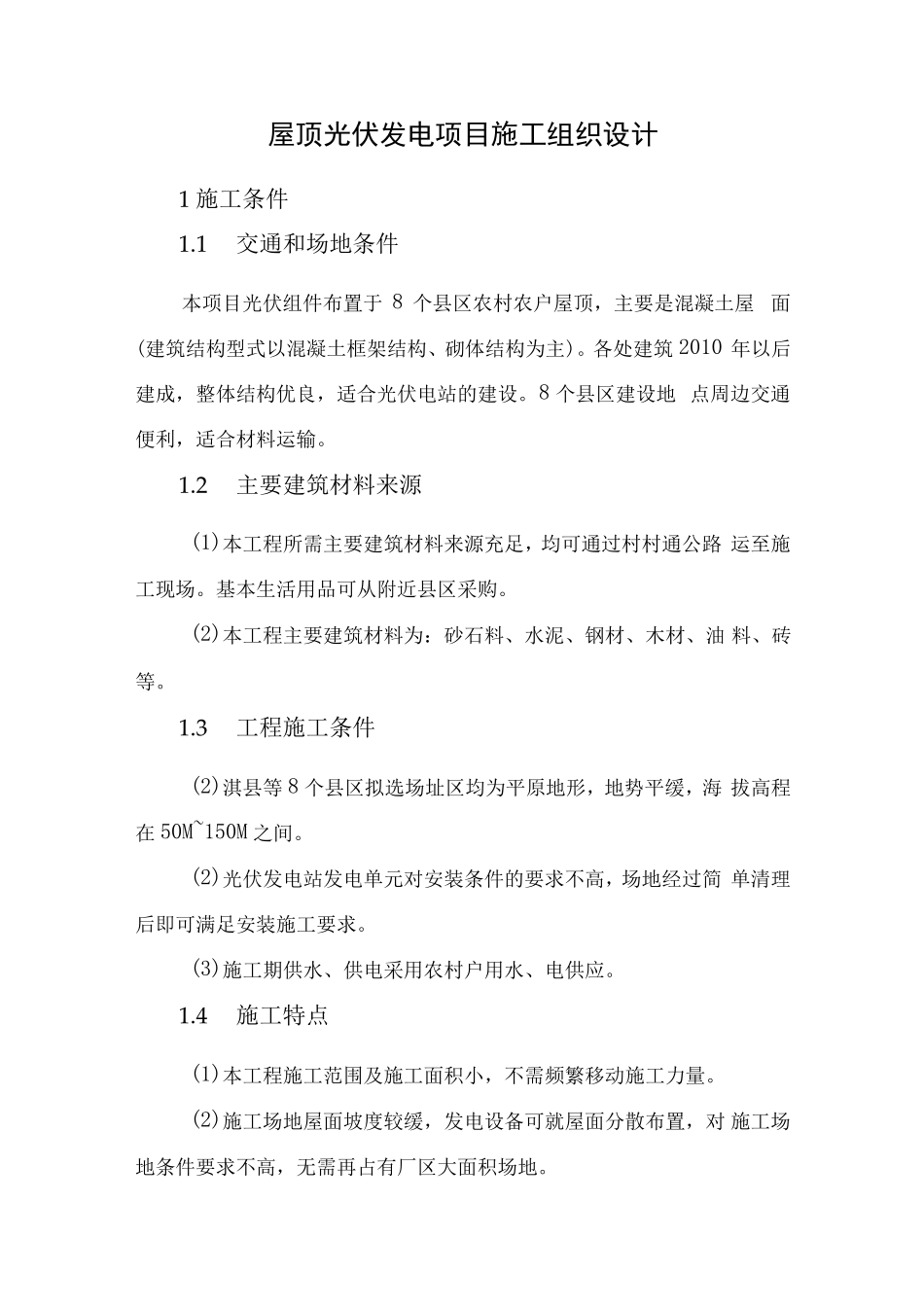

屋顶光伏发电项目施工组织设计VIP免费

屋顶光伏发电项目施工组织设计1施工条件1.1交通和场地条件本项目光伏组件布置于8个县区农村农户屋顶，主要是混凝土屋面(建筑结构型式以混凝土框架结构、砌体结构为主)。各处建筑2010年以后建成，整体结构优良，适合光伏电站的建设。8个县区建设地点周边交通便利，适合材料运输。1.2主要建筑材料来源(1)本工程所需主要建筑材料来源充足，均可通过村村通公路运至施工现场。基本生活用品可从附近县区采购。(2)本工程主要建筑材料为：砂石料、水泥、钢材、木材、油料、砖等。1.3工程施工条件(2)淇县等8个县区拟选场址区均为平原地形，地势平缓，海拔高程在50M~150M之间。(2)光伏发电站发电单元对安装条件的要求不高，场地经过简单清理后即可满足安装施工要求。(3)施工期供水、供电采用农村户用水、电供应。1.4施工特点(1)本工程施工范围及施工面积小，不需频繁移动施工力量。(2)施工场地屋面坡度较缓，发电设备可就屋面分散布置，对施工场地条件要求不高，无需再占有厂区大面积场地。(3)太阳电池方阵数量较少，但属于易碎设备，因此对太阳电池组件的运输及安装要求较高。(4)此地区冬季日温度较低，对降温要求较高。2施工总布置2.1布置原则根据本工程特点，在施工场地布置中考虑以下原则：(1)施工总布置遵循因地制宜、有利生产、方便生活、易于管理、安全可靠、经济适用的原则；(2)依次施工，合理交叉。光伏发电站规模较大，合理的施工、建设，可早日取得发电的经济效益；(3)工程施工期应避免环境污染，施工布置必须符合环保要求；(4)统筹规划、合理布置施工设施和临时设施，尽可能实现永临结合。2.2安装施工场地太阳电池组件的重量较轻，安装施工对各处屋面要求不高，仅需简单的清理即可满足施工要求。3施工交通运输电池组件属于易碎设备，根据目前的场外交通条件，满足设备运输要求。设备运输至濮阳县，可经省道、乡道运输至各建设地点，而后经过吊车或其它方式运送至屋顶。4主体工程施工光伏发电站主体工程施工主要包括光伏发电设备支架施工、电池组件安装、逆变器施工安装、电力线路的安装敷设、并网箱的安装等。4.1电池组件安装(1)电池组件的安装分为两部分：支架安装、电池组件安装。本工程电池组件采用固定式安装，待电池组件基础验收合格后，进行电池组件及支架的安装。每个发电单元的支架表面应平整，各组件应对整齐并成一直线，必须符合设计要求；构件连接螺栓必须加防松垫片并拧紧。(2)安装电池组件前，应对电池组件进行抽检，测试值与出厂指标相符。安装电池组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。组件在支架上的安装位置及接线盒排列方式应符合施工设计规定。组件固定面与支架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。(3)电池组件电缆连接采取串接方式，插接要紧固，引出线应预留一定的余量。电池方阵安装及安全防护措施应遵循厂家的安装手册中的要求。4.2逆变器及相关配电装置的安装(1)逆变器主要设备和配套电气设备通过汽车运抵基础附近，采用吊车将逆变器吊至基础安装位置进行就位。(2)逆变器采用螺栓固定在槽钢上，并按安装说明施工，安装接线须确保直流和交流导线分开。由于逆变器为高敏感性电气设备,搬运逆变器应非常小心。4.3电缆安装场内集电线路采用架空线和穿管形式安装。电缆的使用规格、安装路径应严格按设计要求控制。电缆运达现场后，应严格按规格分别存放，严格遵守领用制度以免混用。电缆敷设时，交直流电缆敷设与同一桥架内时，应做相对应的防护隔板，确保交直流电缆同桥架敷设时满足运行要求，对所有电缆的长度应做好等记，动力电缆应尽量减少中间接头，控制电缆做到没有中间接头。对电缆容易受损伤的部位，应采取保护措施，对于架空电缆应每隔一定距离制作标识。电缆敷设完毕后，保证整齐美观，进入盘内的电缆其弯曲弧度应一致，对进入盘内的电缆及其它必须封堵的地方应进行防火封堵，在电缆集中区设有防鼠杀虫剂及灭火设施。4.4电缆接线安装所有动力电缆、控制电缆和光缆安装，应按设计要求和相关规范施工。分段施工，分段验收。5施工总进度4.5编制原则根据光伏发...
