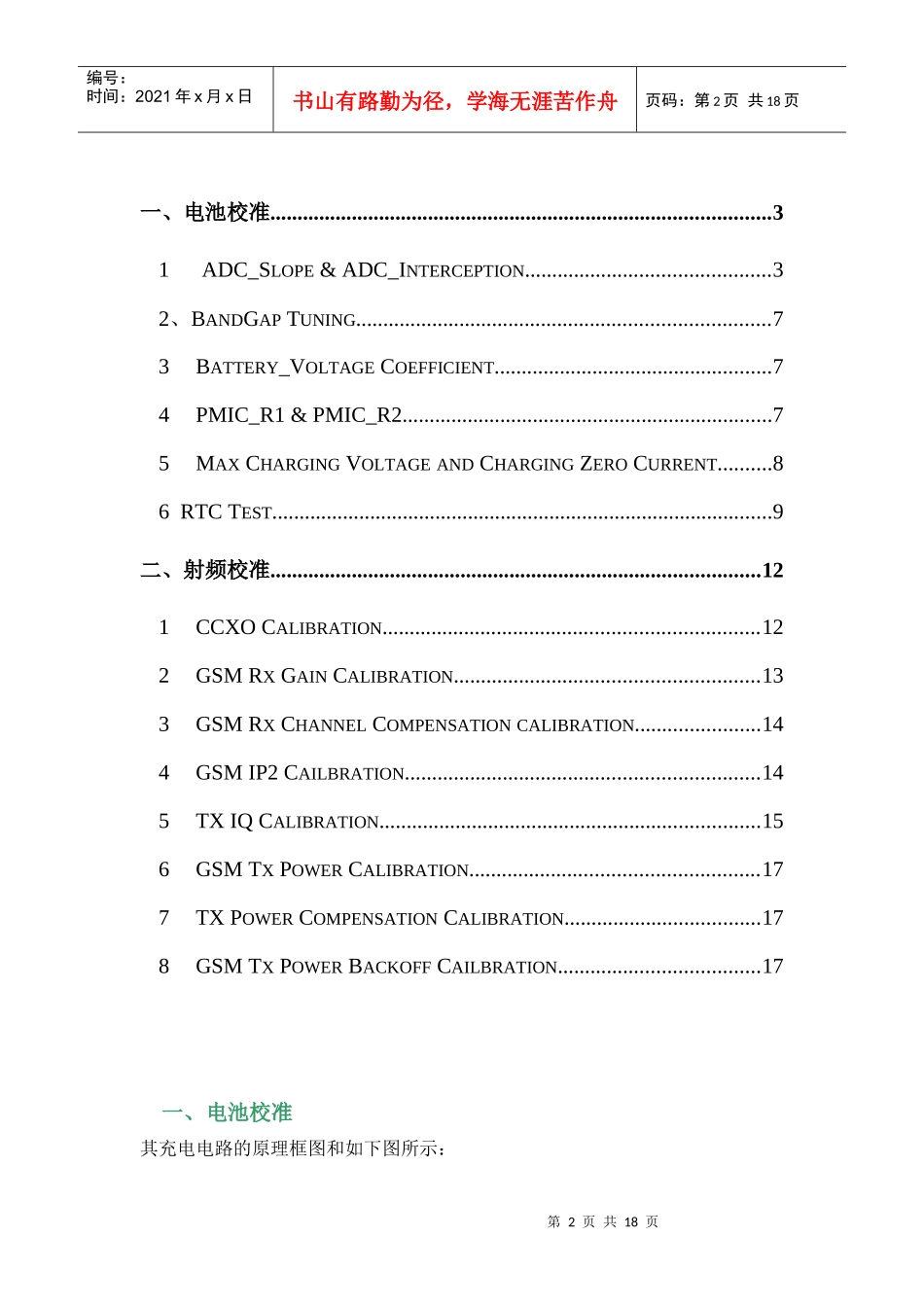

维修培训第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一、电池校准............................................................................................31ADC_SLOPE&ADC_INTERCEPTION.............................................32、BANDGAPTUNING............................................................................73BATTERY_VOLTAGECOEFFICIENT...................................................74PMIC_R1&PMIC_R2....................................................................75MAXCHARGINGVOLTAGEANDCHARGINGZEROCURRENT..........86RTCTEST............................................................................................9二、射频校准..........................................................................................121CCXOCALIBRATION.....................................................................122GSMRXGAINCALIBRATION........................................................133GSMRXCHANNELCOMPENSATIONCALIBRATION.......................144GSMIP2CAILBRATION.................................................................145TXIQCALIBRATION......................................................................156GSMTXPOWERCALIBRATION.....................................................177TXPOWERCOMPENSATIONCALIBRATION....................................178GSMTXPOWERBACKOFFCAILBRATION.....................................17一、电池校准其充电电路的原理框图和如下图所示：第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页原理介绍：1、产生恒流的5V电压DC/Booster，其原理图如下：2、充电的几种方式介绍,及其充电的原理介绍A、大电流大电压快速充电B、终止充电C、恒流恒压充电其工作原理图如下：第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页其监控器的监控信号和其工作原理：监控信号组成部分：1、BatteryVoltage2、BatteryPack3、ChargingCurrent4、ChargeVoltage5、DACVoltage工作原理如图所示：通过上面的原理图可以看出监控器将监控的信号信息反馈给相应的芯片cx20505(CPU),通过cpu和flash里存储的数据进行比较从而控制充电的方式和测试状态的变化，已达到充电的目的。其DAC存储的值为：其监控器中存储的ADC值为：第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页其充电电压和电流的关系如下图所示：下面为cect测试项的解释和分析维修方法1ADC_Slope&ADC_Interception该项是校准电池充电电压（4.2v）和ADC读取数值是否满足下式：ADC=k*Vmux+b;k----ADC的斜率b------ADC中断值校准步骤是：将一个390/220的电阻连在充电电压和地之间将Vcharge设置为5.0v和4.2v,读取这两个ADC值记算k.b值第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页维修方法：检查电池接口，是不是有损坏，检测充电电路是否有缺件少件，如正常，则检查场效应管Q501,插上充电器后，量c503两端电压应为5.0v、2.1v。如正常，则用热风吹PMICU500或更换。如果还是不好可以更换U300和CPU,原因为通过上面所分析的U300为数模转换器，CPU为控制充电和调用flash中的存储值。所以以上两个芯片不正常，会引起充电的故障，如果还是不好可以在troubleshooting测试站上分析，将fail的手机和pc通讯，然后至于发射状态，测试发射是否正常，如果不正常说明发射路也有问题，可以通过测量发射的信号和分析方法维修，有时可以同时解决充电问题的手机，经维修发现pacd会造成和引起手机的充电电路问题，同样可以联想到由于充电和电压Vbat有关，可以考虑和Vbat有关的电路，例如音频电路和触摸屏电路等，这种属于非常少见的故障点，在维修WIP时或是很...
