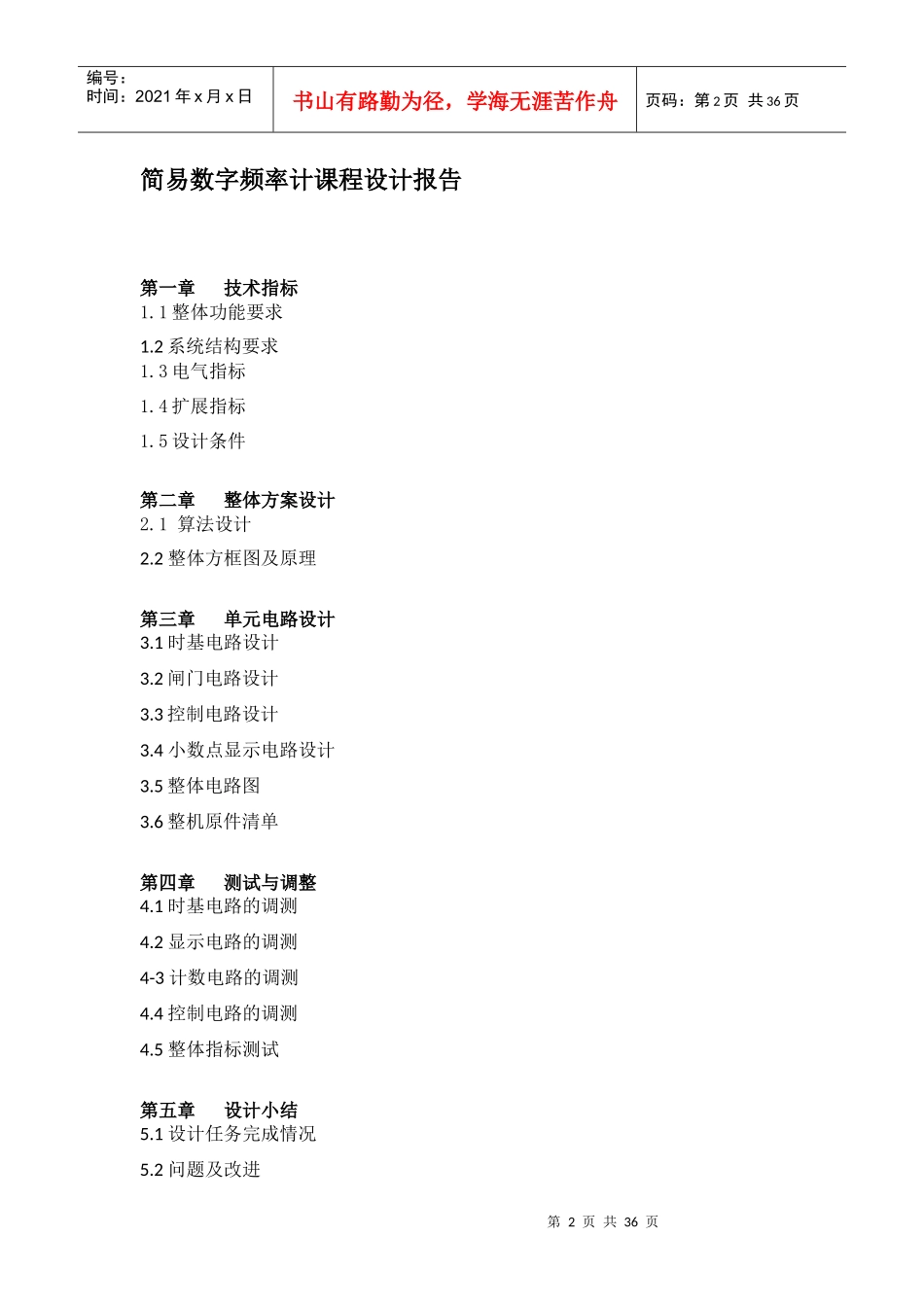

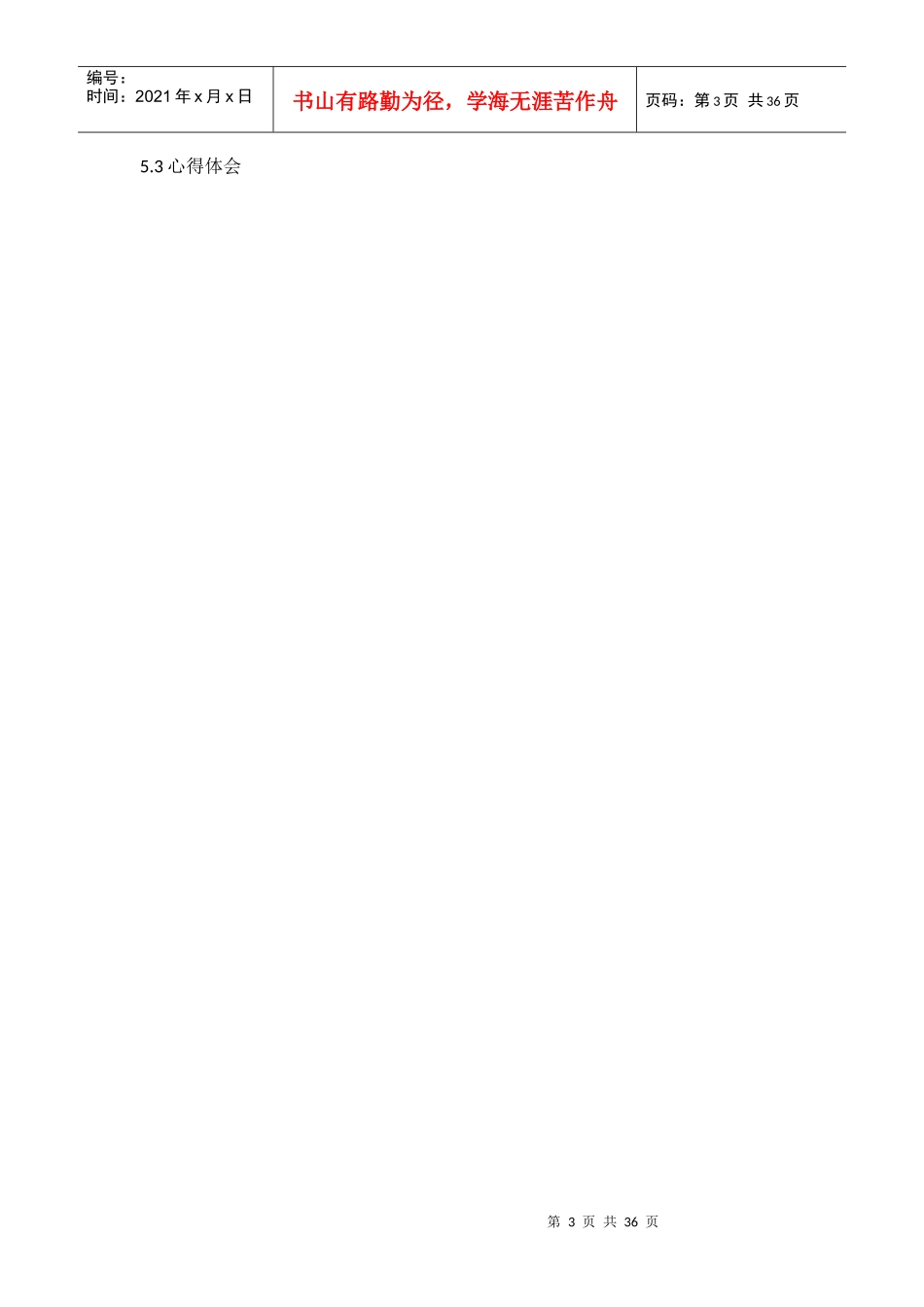

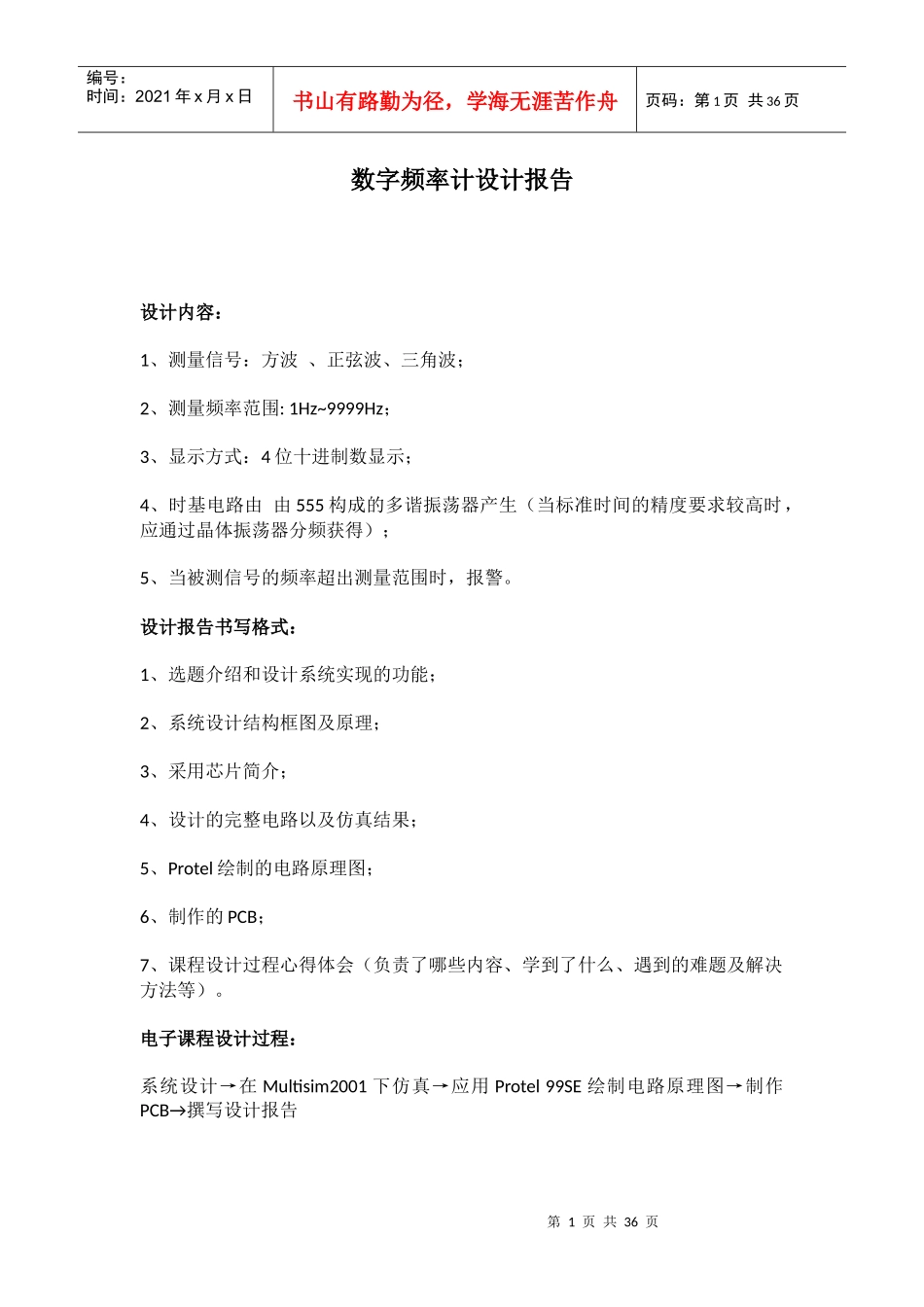

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页数字频率计设计报告设计内容：1、测量信号：方波、正弦波、三角波；2、测量频率范围:1Hz~9999Hz；3、显示方式：4位十进制数显示；4、时基电路由由555构成的多谐振荡器产生（当标准时间的精度要求较高时，应通过晶体振荡器分频获得）；5、当被测信号的频率超出测量范围时，报警。设计报告书写格式：1、选题介绍和设计系统实现的功能；2、系统设计结构框图及原理；3、采用芯片简介；4、设计的完整电路以及仿真结果；5、Protel绘制的电路原理图；6、制作的PCB；7、课程设计过程心得体会（负责了哪些内容、学到了什么、遇到的难题及解决方法等）。电子课程设计过程：系统设计→在Multisim2001下仿真→应用Protel99SE绘制电路原理图→制作PCB→撰写设计报告第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页简易数字频率计课程设计报告第一章技术指标1.1整体功能要求1.2系统结构要求1.3电气指标1.4扩展指标1.5设计条件第二章整体方案设计2.1算法设计2.2整体方框图及原理第三章单元电路设计3.1时基电路设计3.2闸门电路设计3.3控制电路设计3.4小数点显示电路设计3.5整体电路图3.6整机原件清单第四章测试与调整4.1时基电路的调测4.2显示电路的调测4-3计数电路的调测4.4控制电路的调测4.5整体指标测试第五章设计小结5.1设计任务完成情况5.2问题及改进第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页5.3心得体会第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页第一章技术指标1.整体功能要求频率计主要用于测量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。其扩展功能可以测量信号的周期和脉冲宽度。2.系统结构要求数字频率计的整体结构要求如图所示。图中被测信号为外部信号，送入测量电路进行处理、测量，档位转换用于选择测试的项目------频率、周期或脉宽，若测量频率则进一步选择档位。数字频率计整体方案结构方框图3.电气指标3.1被测信号波形：正弦波、三角波和矩形波。3.2测量频率范围：分三档：1Hz~999Hz0.01kHz~9.99kHz0.1kHz~99.9kHz3.3测量周期范围：1ms~1s。3.4测量脉宽范围：1ms~1s。3.5测量精度：显示3位有效数字（要求分析1Hz、1kHz和999kHz的测量误差）。3.6当被测信号的频率超出测量范围时,报警.4.扩展指标要求测量频率值时，1Hz~99.9kHz的精度均为+1。被测信号测量电路显示电路档位转换第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页5.设计条件5.1电源条件：+5V。5.2可供选择的元器件范围如下表型号名称及功能数量NE555定时器1片741518选1数据选择器2片74153双4选1数据选择器2片7404六反向器1片4518十进制同步加/减计数器2片74132四2输入与非门（有施密特触发器）1片74160十进制同步计数器3片C392数码管3片4017十进制计数器/脉冲分配器1片45114线－七段所存译码器/驱动器3片TL0841片10K电位器1片电阻电容拨盘开关1个门电路、阻容件、发光二极管和转换开关等原件自定。第二章整体方案设计2.1算法设计频率是周期信号每秒钟内所含的周期数值。可根据这一定义采用如图2-1所示的算法。图2-2是根据算法构建的方框图。第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页被测信号图2-2频率测量算法对应的方框图在测试电路中设置一个闸门产生电路，用于产生脉冲宽度为1s的闸门信号。改闸门信号控制闸门电路的导通与开断。让被测信号送入闸门电路，当1s闸门脉冲到来时闸门导通，被测信号通过闸门并到达后面的计数电路（计数电路用以计算被测输入信号的周期数），当1s闸门结束时，闸门再次关闭，此时计数器记录的周期个数为1s内被测信号的周期个数，即为被测信号的频率。测量频率的误差与闸门信号的精度直接相关，因此，为保证在1s内被测信号的周期量误差在10³̄�量级，则要求闸门信号的精度为10̄�⁴量级。例如，当被测信号为1kHz时...
