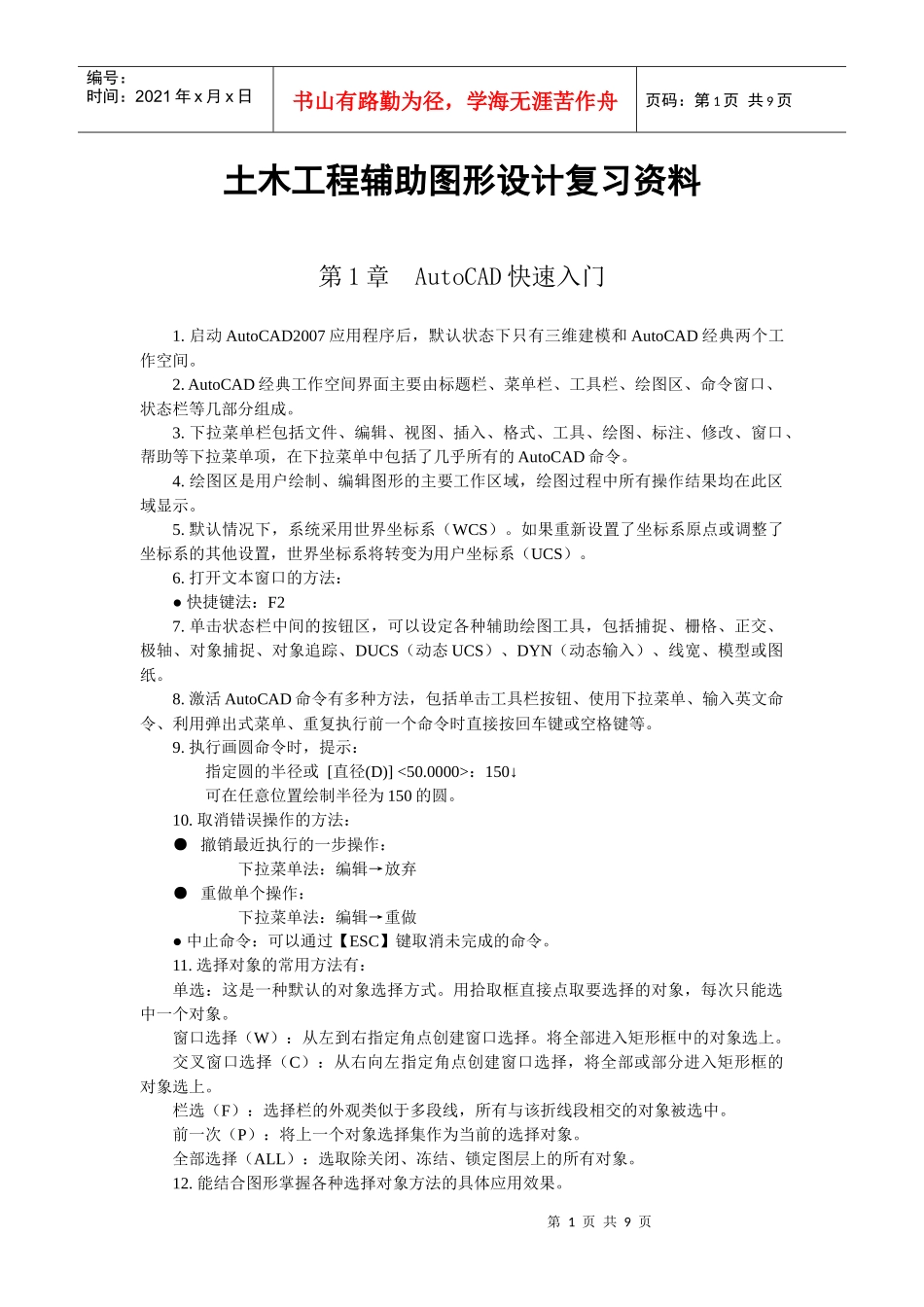

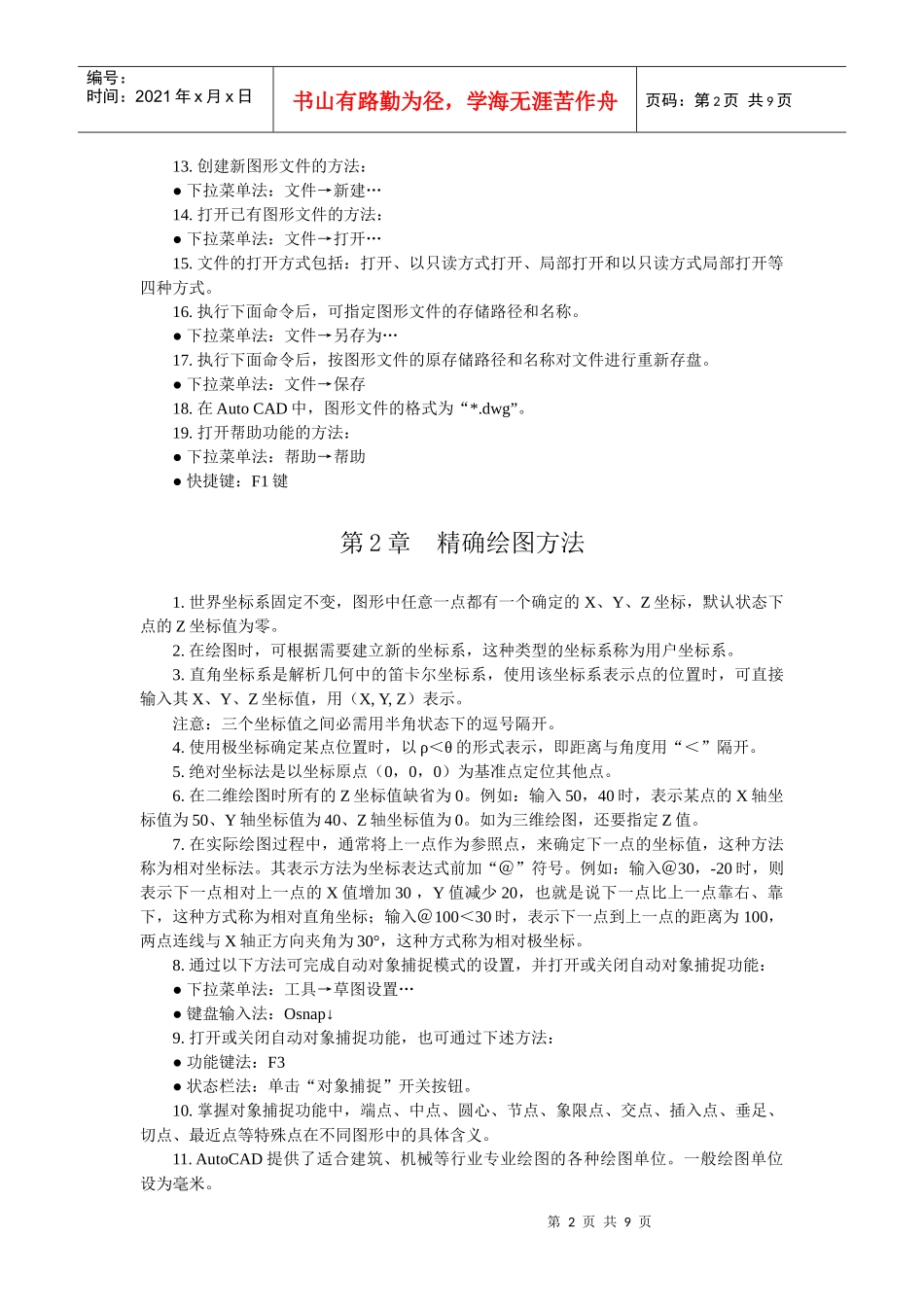

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页土木工程辅助图形设计复习资料第1章AutoCAD快速入门1.启动AutoCAD2007应用程序后，默认状态下只有三维建模和AutoCAD经典两个工作空间。2.AutoCAD经典工作空间界面主要由标题栏、菜单栏、工具栏、绘图区、命令窗口、状态栏等几部分组成。3.下拉菜单栏包括文件、编辑、视图、插入、格式、工具、绘图、标注、修改、窗口、帮助等下拉菜单项，在下拉菜单中包括了几乎所有的AutoCAD命令。4.绘图区是用户绘制、编辑图形的主要工作区域，绘图过程中所有操作结果均在此区域显示。5.默认情况下，系统采用世界坐标系（WCS）。如果重新设置了坐标系原点或调整了坐标系的其他设置，世界坐标系将转变为用户坐标系（UCS）。6.打开文本窗口的方法：●快捷键法：F27.单击状态栏中间的按钮区，可以设定各种辅助绘图工具，包括捕捉、栅格、正交、极轴、对象捕捉、对象追踪、DUCS（动态UCS）、DYN（动态输入）、线宽、模型或图纸。8.激活AutoCAD命令有多种方法，包括单击工具栏按钮、使用下拉菜单、输入英文命令、利用弹出式菜单、重复执行前一个命令时直接按回车键或空格键等。9.执行画圆命令时，提示：指定圆的半径或[直径(D)]<50.0000>：150↓可在任意位置绘制半径为150的圆。10.取消错误操作的方法：●撤销最近执行的一步操作：下拉菜单法：编辑→放弃●重做单个操作：下拉菜单法：编辑→重做●中止命令：可以通过【ESC】键取消未完成的命令。11.选择对象的常用方法有：单选：这是一种默认的对象选择方式。用拾取框直接点取要选择的对象，每次只能选中一个对象。窗口选择（W）：从左到右指定角点创建窗口选择。将全部进入矩形框中的对象选上。交叉窗口选择（C）：从右向左指定角点创建窗口选择，将全部或部分进入矩形框的对象选上。栏选（F）：选择栏的外观类似于多段线，所有与该折线段相交的对象被选中。前一次（P）：将上一个对象选择集作为当前的选择对象。全部选择（ALL）：选取除关闭、冻结、锁定图层上的所有对象。12.能结合图形掌握各种选择对象方法的具体应用效果。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页13.创建新图形文件的方法：●下拉菜单法：文件→新建…14.打开已有图形文件的方法：●下拉菜单法：文件→打开…15.文件的打开方式包括：打开、以只读方式打开、局部打开和以只读方式局部打开等四种方式。16.执行下面命令后，可指定图形文件的存储路径和名称。●下拉菜单法：文件→另存为…17.执行下面命令后，按图形文件的原存储路径和名称对文件进行重新存盘。●下拉菜单法：文件→保存18.在AutoCAD中，图形文件的格式为“*.dwg”。19.打开帮助功能的方法：●下拉菜单法：帮助→帮助●快捷键：F1键第2章精确绘图方法1.世界坐标系固定不变，图形中任意一点都有一个确定的X、Y、Z坐标，默认状态下点的Z坐标值为零。2.在绘图时，可根据需要建立新的坐标系，这种类型的坐标系称为用户坐标系。3.直角坐标系是解析几何中的笛卡尔坐标系，使用该坐标系表示点的位置时，可直接输入其X、Y、Z坐标值，用（X,Y,Z）表示。注意：三个坐标值之间必需用半角状态下的逗号隔开。4.使用极坐标确定某点位置时，以ρ＜θ的形式表示，即距离与角度用“＜”隔开。5.绝对坐标法是以坐标原点（0，0，0）为基准点定位其他点。6.在二维绘图时所有的Z坐标值缺省为0。例如：输入50，40时，表示某点的X轴坐标值为50、Y轴坐标值为40、Z轴坐标值为0。如为三维绘图，还要指定Z值。7.在实际绘图过程中，通常将上一点作为参照点，来确定下一点的坐标值，这种方法称为相对坐标法。其表示方法为坐标表达式前加“＠”符号。例如：输入＠30，-20时，则表示下一点相对上一点的X值增加30，Y值减少20，也就是说下一点比上一点靠右、靠下，这种方式称为相对直角坐标；输入＠100＜30时，表示下一点到上一点的距离为100，两点连线与X轴正方向夹角为30°，这种方式称为相对极坐标。8.通过以下方法可完成自动对象捕捉模式的设置，并打开或关闭自动对象捕捉功能：●下拉菜单法：工具→草图设...
