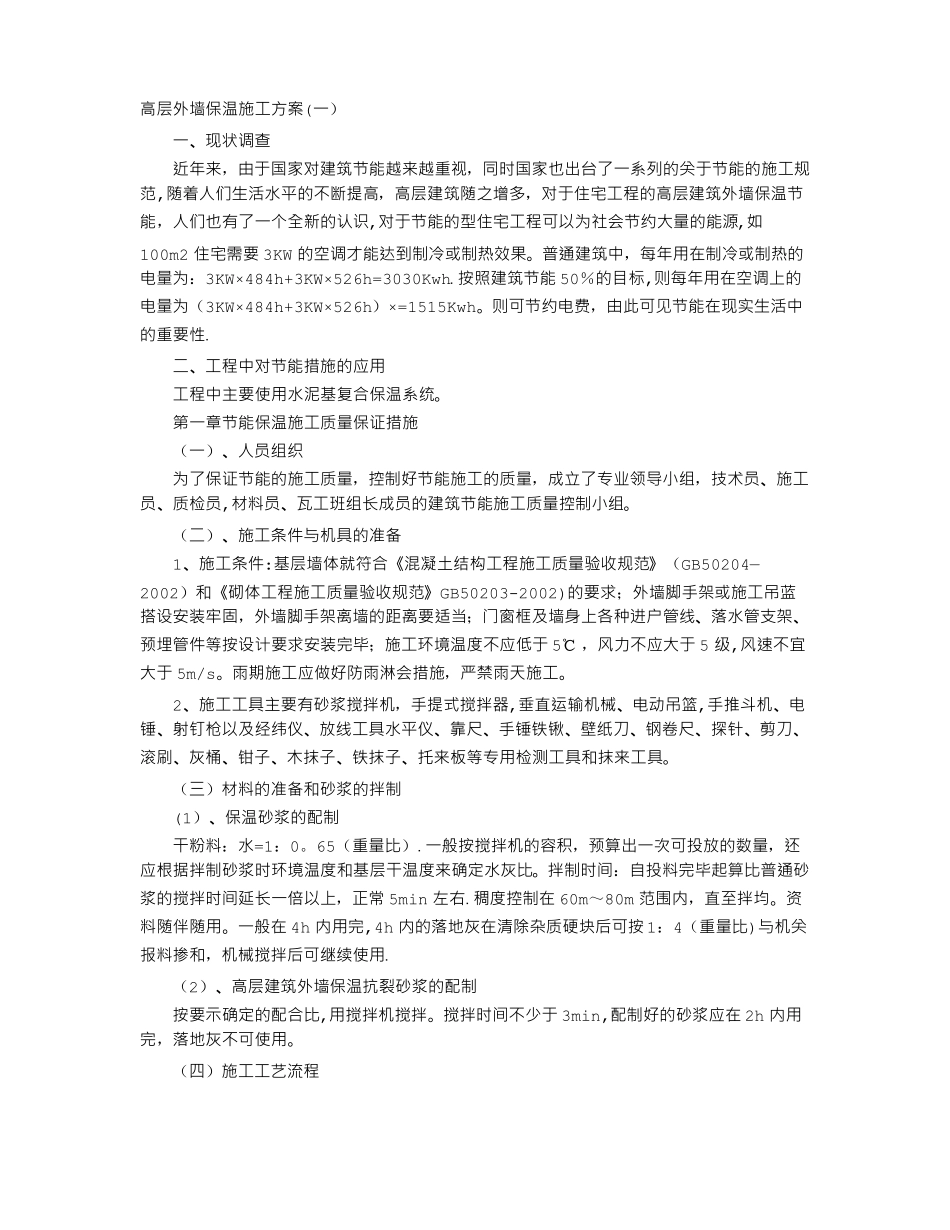

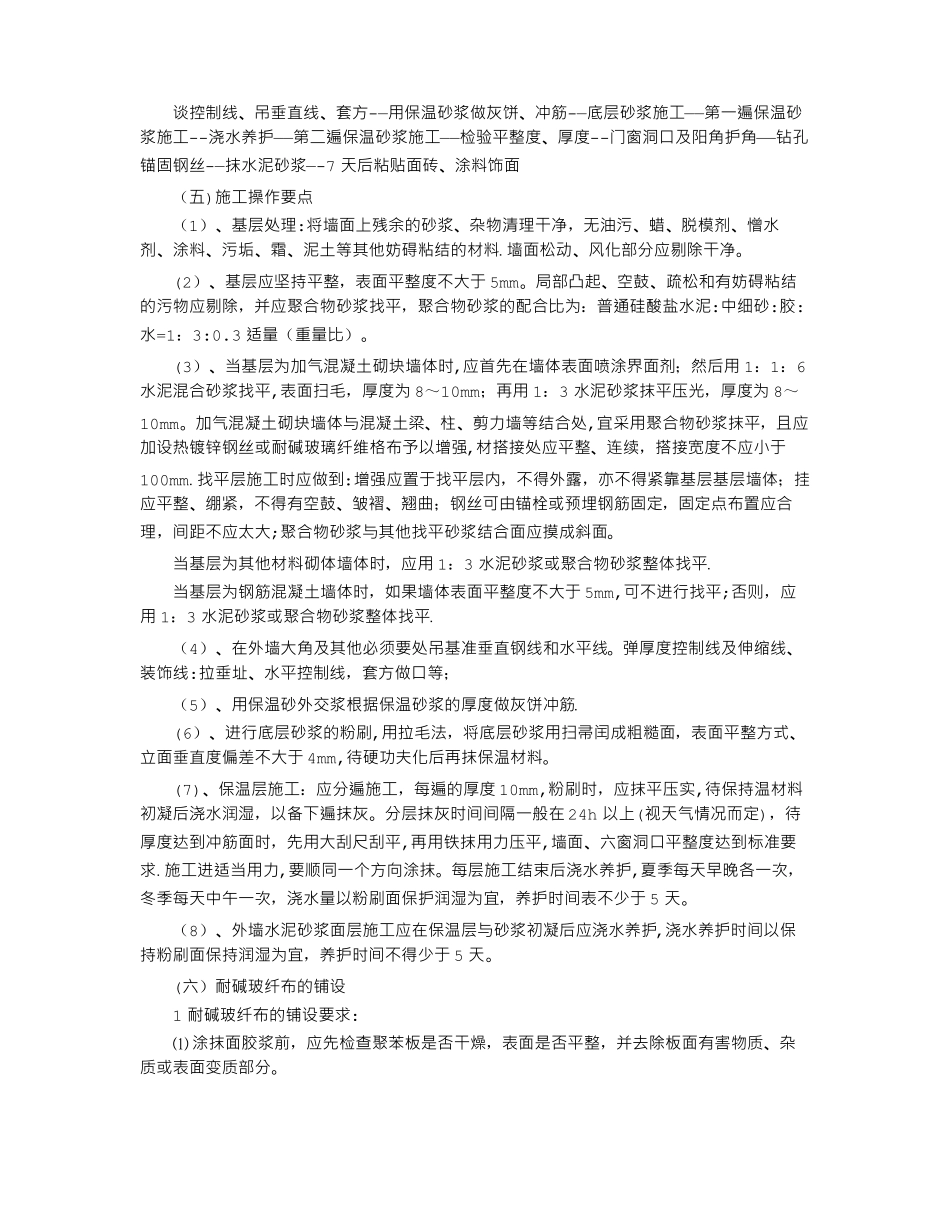

高层外墙保温施工方案(一）一、现状调查近年来，由于国家对建筑节能越来越重视，同时国家也出台了一系列的关于节能的施工规范,随着人们生活水平的不断提高，高层建筑随之增多，对于住宅工程的高层建筑外墙保温节能，人们也有了一个全新的认识,对于节能的型住宅工程可以为社会节约大量的能源,如100m2住宅需要3KW的空调才能达到制冷或制热效果。普通建筑中，每年用在制冷或制热的电量为：3KW×484h+3KW×526h=3030Kwh.按照建筑节能50％的目标,则每年用在空调上的电量为（3KW×484h+3KW×526h）×=1515Kwh。则可节约电费，由此可见节能在现实生活中的重要性.二、工程中对节能措施的应用工程中主要使用水泥基复合保温系统。第一章节能保温施工质量保证措施（一）、人员组织为了保证节能的施工质量，控制好节能施工的质量，成立了专业领导小组，技术员、施工员、质检员,材料员、瓦工班组长成员的建筑节能施工质量控制小组。（二）、施工条件与机具的准备1、施工条件:基层墙体就符合《混凝土结构工程施工质量验收规范》（GB50204—2002）和《砌体工程施工质量验收规范》GB50203-2002)的要求；外墙脚手架或施工吊蓝搭设安装牢固，外墙脚手架离墙的距离要适当；门窗框及墙身上各种进户管线、落水管支架、预埋管件等按设计要求安装完毕；施工环境温度不应低于5℃，风力不应大于5级,风速不宜大于5m/s。雨期施工应做好防雨淋会措施，严禁雨天施工。2、施工工具主要有砂浆搅拌机，手提式搅拌器,垂直运输机械、电动吊篮,手推斗机、电锤、射钉枪以及经纬仪、放线工具水平仪、靠尺、手锤铁锹、壁纸刀、钢卷尺、探针、剪刀、滚刷、灰桶、钳子、木抹子、铁抹子、托来板等专用检测工具和抹来工具。（三）材料的准备和砂浆的拌制(1）、保温砂浆的配制干粉料：水=1：0。65（重量比）.一般按搅拌机的容积，预算出一次可投放的数量，还应根据拌制砂浆时环境温度和基层干温度来确定水灰比。拌制时间：自投料完毕起算比普通砂浆的搅拌时间延长一倍以上，正常5min左右.稠度控制在60m～80m范围内，直至拌均。资料随伴随用。一般在4h内用完,4h内的落地灰在清除杂质硬块后可按1：4（重量比)与机关报料掺和，机械搅拌后可继续使用.（2）、高层建筑外墙保温抗裂砂浆的配制按要示确定的配合比,用搅拌机搅拌。搅拌时间不少于3min,配制好的砂浆应在2h内用完，落地灰不可使用。（四）施工工艺流程谈控制线、吊垂直线、套方-—用保温砂浆做灰饼、冲筋-—底层砂浆施工——第一遍保温砂浆施工--浇水养护——第二遍保温砂浆施工——检验平整度、厚度--门窗洞口及阳角护角——钻孔锚固钢丝-—抹水泥砂浆—-7天后粘贴面砖、涂料饰面（五)施工操作要点（1）、基层处理:将墙面上残余的砂浆、杂物清理干净，无油污、蜡、脱模剂、憎水剂、涂料、污垢、霜、泥土等其他妨碍粘结的材料.墙面松动、风化部分应剔除干净。(2）、基层应坚持平整，表面平整度不大于5mm。局部凸起、空鼓、疏松和有妨碍粘结的污物应剔除，并应聚合物砂浆找平，聚合物砂浆的配合比为：普通硅酸盐水泥:中细砂:胶:水=1：3:0.3适量（重量比）。(3）、当基层为加气混凝土砌块墙体时,应首先在墙体表面喷涂界面剂；然后用1：1：6水泥混合砂浆找平,表面扫毛，厚度为8～10mm；再用1：3水泥砂浆抹平压光，厚度为8～10mm。加气混凝土砌块墙体与混凝土梁、柱、剪力墙等结合处,宜采用聚合物砂浆抹平，且应加设热镀锌钢丝或耐碱玻璃纤维格布予以增强,材搭接处应平整、连续，搭接宽度不应小于100mm.找平层施工时应做到:增强应置于找平层内，不得外露，亦不得紧靠基层基层墙体；挂应平整、绷紧，不得有空鼓、皱褶、翘曲；钢丝可由锚栓或预埋钢筋固定，固定点布置应合理，间距不应太大;聚合物砂浆与其他找平砂浆结合面应摸成斜面。当基层为其他材料砌体墙体时，应用1：3水泥砂浆或聚合物砂浆整体找平.当基层为钢筋混凝土墙体时，如果墙体表面平整度不大于5mm,可不进行找平;否则，应用1：3水泥砂浆或聚合物砂浆整体找平.（4）、在外墙大角及其他必须要处吊基准垂直钢线和水平线。弹厚度控制线及伸缩线、装饰线:拉垂址、水平控制线，套方做口等；（5）、用保温砂外交浆根据保温...
