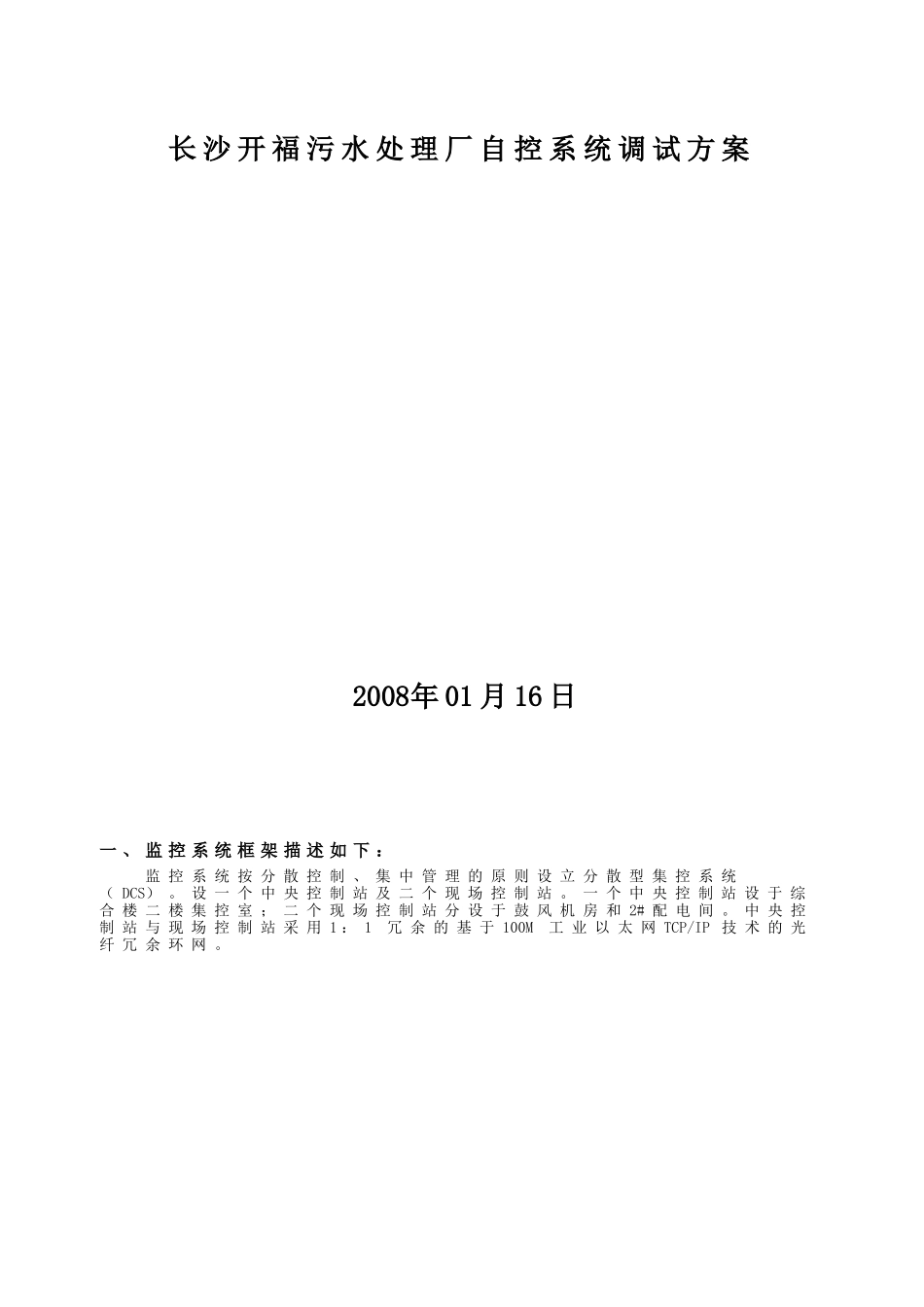

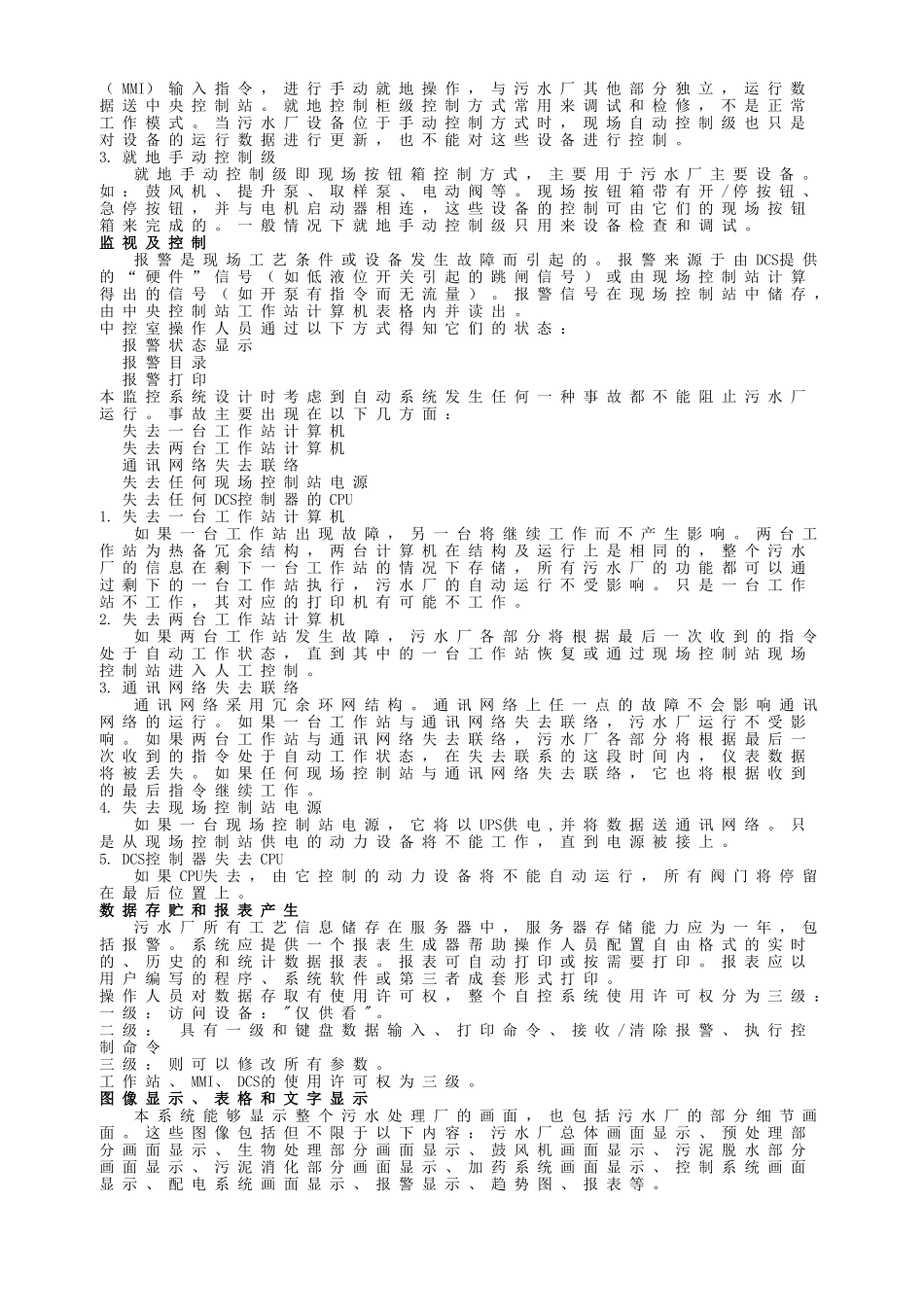

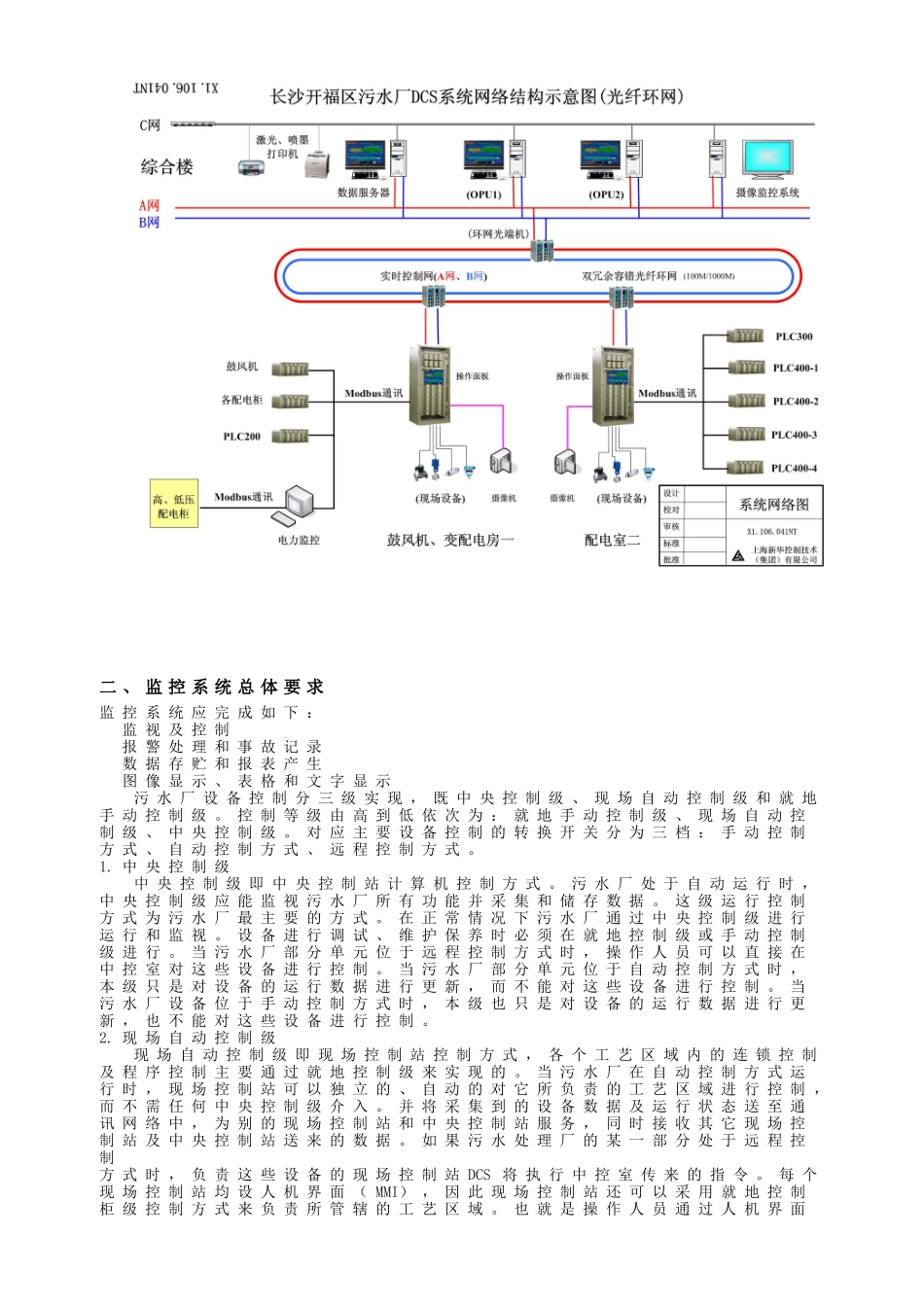

长沙开福污水处理厂自控系统调试方案2008年01月16日一、监控系统框架描述如下：监控系统按分散控制、集中管理的原则设立分散型集控系统（DCS）。设一个中央控制站及二个现场控制站。一个中央控制站设于综合楼二楼集控室；二个现场控制站分设于鼓风机房和2#配电间。中央控制站与现场控制站采用1：1冗余的基于100M工业以太网TCP/IP技术的光纤冗余环网。二、监控系统总体要求监控系统应完成如下：􀁺监视及控制􀁺报警处理和事故记录􀁺数据存贮和报表产生􀁺图像显示、表格和文字显示污水厂设备控制分三级实现，既中央控制级、现场自动控制级和就地手动控制级。控制等级由高到低依次为：就地手动控制级、现场自动控制级、中央控制级。对应主要设备控制的转换开关分为三档：手动控制方式、自动控制方式、远程控制方式。1.中央控制级中央控制级即中央控制站计算机控制方式。污水厂处于自动运行时，中央控制级应能监视污水厂所有功能并采集和储存数据。这级运行控制方式为污水厂最主要的方式。在正常情况下污水厂通过中央控制级进行运行和监视。设备进行调试、维护保养时必须在就地控制级或手动控制级进行。当污水厂部分单元位于远程控制方式时，操作人员可以直接在中控室对这些设备进行控制。当污水厂部分单元位于自动控制方式时，本级只是对设备的运行数据进行更新，而不能对这些设备进行控制。当污水厂设备位于手动控制方式时，本级也只是对设备的运行数据进行更新，也不能对这些设备进行控制。2.现场自动控制级现场自动控制级即现场控制站控制方式，各个工艺区域内的连锁控制及程序控制主要通过就地控制级来实现的。当污水厂在自动控制方式运行时，现场控制站可以独立的、自动的对它所负责的工艺区域进行控制，而不需任何中央控制级介入。并将采集到的设备数据及运行状态送至通讯网络中，为别的现场控制站和中央控制站服务，同时接收其它现场控制站及中央控制站送来的数据。如果污水处理厂的某一部分处于远程控制方式时，负责这些设备的现场控制站DCS将执行中控室传来的指令。每个现场控制站均设人机界面（MMI），因此现场控制站还可以采用就地控制柜级控制方式来负责所管辖的工艺区域。也就是操作人员通过人机界面（MMI）输入指令，进行手动就地操作，与污水厂其他部分独立，运行数据送中央控制站。就地控制柜级控制方式常用来调试和检修，不是正常工作模式。当污水厂设备位于手动控制方式时，现场自动控制级也只是对设备的运行数据进行更新，也不能对这些设备进行控制。3.就地手动控制级就地手动控制级即现场按钮箱控制方式，主要用于污水厂主要设备。如：鼓风机、提升泵、取样泵、电动阀等。现场按钮箱带有开/停按钮、急停按钮，并与电机启动器相连，这些设备的控制可由它们的现场按钮箱来完成的。一般情况下就地手动控制级只用来设备检查和调试。监视及控制报警是现场工艺条件或设备发生故障而引起的。报警来源于由DCS提供的“硬件”信号（如低液位开关引起的跳闸信号）或由现场控制站计算得出的信号（如开泵有指令而无流量）。报警信号在现场控制站中储存，由中央控制站工作站计算机表格内并读出。中控室操作人员通过以下方式得知它们的状态：􀁺报警状态显示􀁺报警目录􀁺报警打印本监控系统设计时考虑到自动系统发生任何一种事故都不能阻止污水厂运行。事故主要出现在以下几方面：􀁺失去一台工作站计算机􀁺失去两台工作站计算机􀁺通讯网络失去联络􀁺失去任何现场控制站电源􀁺失去任何DCS控制器的CPU1.失去一台工作站计算机如果一台工作站出现故障，另一台将继续工作而不产生影响。两台工作站为热备冗余结构，两台计算机在结构及运行上是相同的，整个污水厂的信息在剩下一台工作站的情况下存储，所有污水厂的功能都可以通过剩下的一台工作站执行，污水厂的自动运行不受影响。只是一台工作站不工作，其对应的打印机有可能不工作。2.失去两台工作站计算机如果两台工作站发生故障，污水厂各部分将根据最后一次收到的指令处于自动工作状态，直到其中的一台工作站恢复或通过现场控制站现场控制站进入人工控制。3.通讯网络失去联络通讯网络采用冗余环网结构。通讯网络上任一点的故障不会影...
