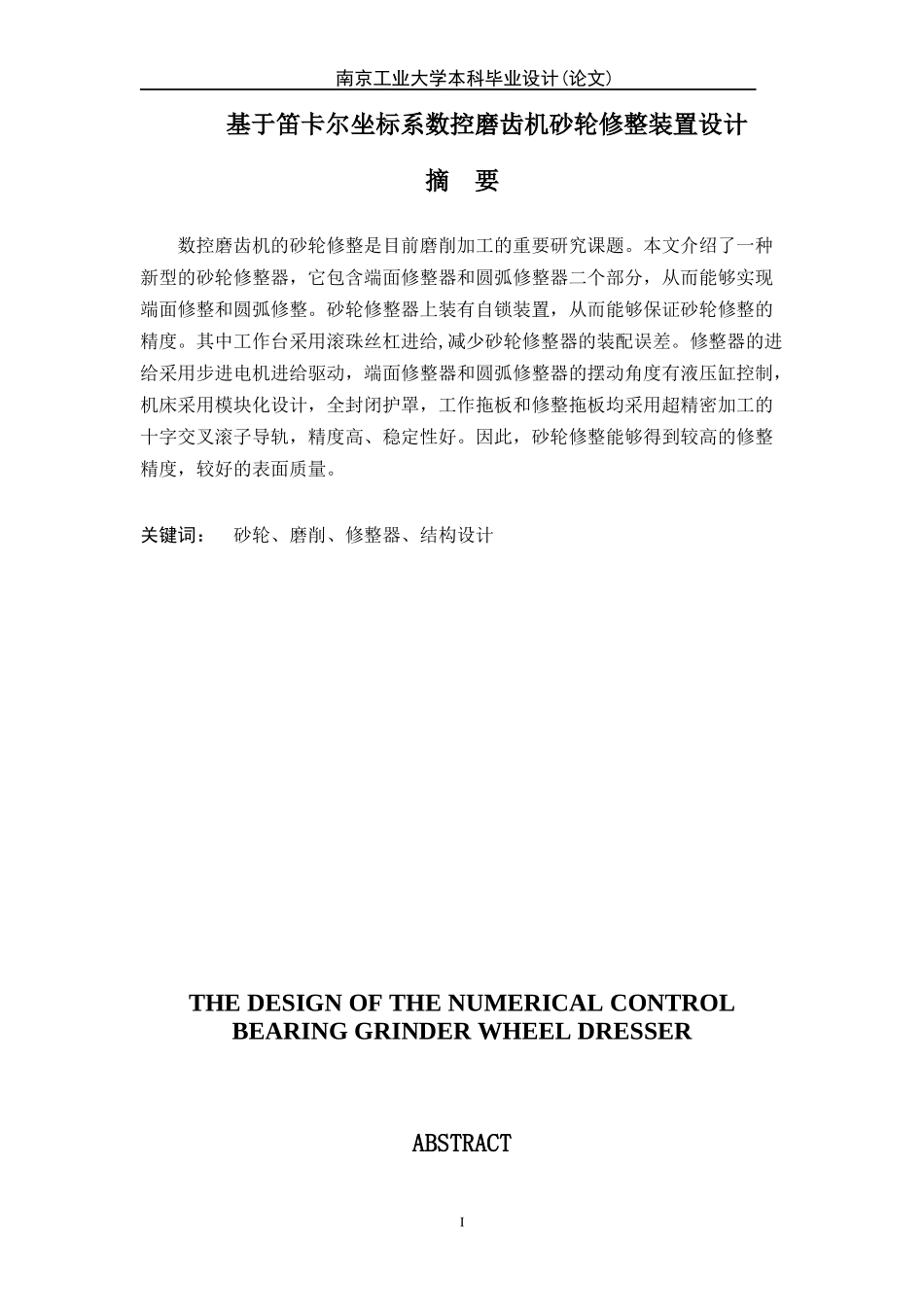

南京工业大学本科毕业设计(论文)基于笛卡尔坐标系数控磨齿机砂轮修整装置设计摘要数控磨齿机的砂轮修整是目前磨削加工的重要研究课题。本文介绍了一种新型的砂轮修整器，它包含端面修整器和圆弧修整器二个部分，从而能够实现端面修整和圆弧修整。砂轮修整器上装有自锁装置，从而能够保证砂轮修整的精度。其中工作台采用滚珠丝杠进给,减少砂轮修整器的装配误差。修整器的进给采用步进电机进给驱动，端面修整器和圆弧修整器的摆动角度有液压缸控制，机床采用模块化设计，全封闭护罩，工作拖板和修整拖板均采用超精密加工的十字交叉滚子导轨，精度高、稳定性好。因此，砂轮修整能够得到较高的修整精度，较好的表面质量。关键词：砂轮、磨削、修整器、结构设计THEDESIGNOFTHENUMERICALCONTROLBEARINGGRINDERWHEELDRESSERABSTRACTI南京工业大学本科毕业设计(论文)Thenumericalcontrolbearinggrinderwheeldresserisrubstruncatestheprocessingtheimportantresearchtopicatpresent.Thisarticleintroducedanewtypeofgrindingwheeldresser.Itcontainstwopartsthatistheendsurfacefinisherandthecirculararcfinisher,Thuscanrealizetheendsurfacerepairandthecirculararcrepair.Onthegrindingwheelfinisherisloadedwiththeself-lockinginstallment,thuscanpledgethegrindingwheelrepairsandmaintainsprecision.Thefinisherusesthedifferentialmotionguidescrewtoentergives,reducesthegrindingwheelfinishertheinstallationerror.Thefinisherenteringforusesstepmachineentersfortheactuation,theendsurfacefinisherandthecirculararcfinisherswingstheangletohavethehydrauliccylindercontrol,Theenginebedusesthemodulardesign,entireseal,worksplankandrepairsplankusestheultrapreciseprocessingthecrossoverlappingrollerguiderail,thehighprecision,thestabilityisgood.Therefore,thegrindingwheelrepairscanobtainhighrepairprecision,bettersurfacequality.KEYWORDSwheel,grinding,finishing,configurationdesignII第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页第一章绪论1.1数控磨齿机的应用近十几年来，借助CNC技术，磨齿机上砂轮的连续修整，自动补偿，自动交换砂轮，多工作台，自动传送和装夹工件等操作功能得以实现，数控技术在平面磨齿机上逐步普及。制造业的竞争已从早期降低劳动力成本、产品成本，提高企业整体效率和质量的竞争，发展到全面满足顾客要求、积极开发新产品的竞争，将面临知识--技术--产品的更新周期越来越短，产品批量越来越小，而对质量、性能的要求更高，同时社会对环境保护、绿色制造的意识不断加强。因此敏捷先进的制造技术将成为企业赢得竞争和生存、发展的主要手段。计算机信息技术和制造自动化技术的结合越来越紧密，作为自动化柔性生产重要基础的数控机床在生产机床中所占比例将越来越多。平面磨齿机相对于车床、铣床等采用数控系统较晚，因为它对数控系统的特殊要求。现代工业生产中，中、小批量零件的生产占产品数量的比例越来越高，零件的复杂性和精度要求迅速提高，传统的普通机床已经越来越难以适应现代化生产的要求，而数控机床具有高精度、高效率、一机多用，可以完成复杂型面加工的特点，特别是计算机技术的迅猛发展并广泛应用于数控系统中，数控装置的主要功能几乎全由软件来实现，硬件几乎能通用，从而使其更具加工柔性，功能更加强大。我国从80年代开始生产数控平面磨齿机，随着数控系统性能与可靠性的提高，价格更趋合理，使数控磨齿机与普通磨齿机的比价为广大用户所接受，同时随着先进制造与自动化技术在生产中的要求提高，数控磨齿机的使用也将越来越广泛。数控平磨及其它磨齿机将向加工柔性更好的高档磨削加工中心和更加高效的专用数控磨齿机方向发展。我们相信伴随着计算机、信息技术革命的深入，数控磨齿机在其智能化、系统信息控制等方面，将会有很大的进步。1.2砂轮磨削的发展现状人们一直对于提高磨削的砂轮速度所带来的技术优势和经济效益给予了充分的注意和重视。但是在高速磨削过程中...
