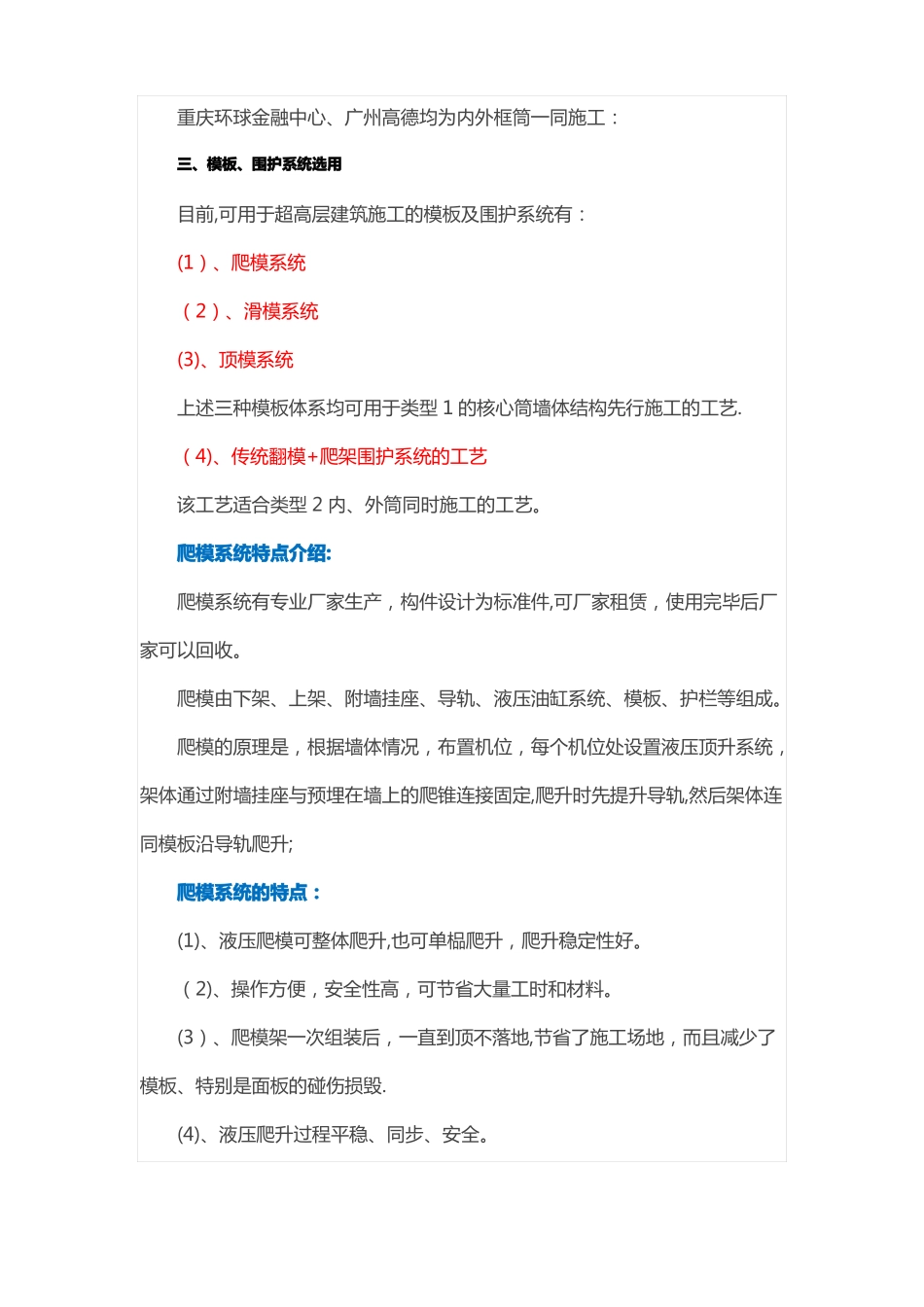

超高层建筑多设计为框架核心筒结构，根据高度的不同，又主要有两种:类型1：内筒为钢筋混凝土核心筒结构+外筒巨柱，巨柱与核心筒之间钢梁连接，外筒楼板为组合楼板的形式，如：广州西塔、上海环球、深圳京基100大厦、广州东塔，均为该结构形式,高度均在400米以上。类型2：内筒为钢筋混凝土核心筒+外筒巨柱，巨柱与核心筒之间为钢筋混凝土梁连接,楼板为普通的钢筋混凝土楼板，如:重庆环球、广州高德、目前正在投标的合肥华润置地万象城的东、西塔楼。建筑高度约在200~400米。超高层建筑的施工涉及到建筑施工领域较多的施工技术课题，主要有以下几方面：☆选择确定合适的施工工艺流程和合理选择模板、围护架体系.☆高强、高性能混凝土、钢管混凝土等的施工质量控制。☆垂直运输设备的选择。☆各专业工程的合理插入施工时间.☆总承包方涉及的多工序、多工种交叉作业时的管理与协调。二、工艺顺序确定类型1：前述类型1,外框结构为钢梁的结构形式，适合核心筒墙体竖向结构先行施工，楼板等水平结构滞后施工，外框钢结构及梁板滞后核心筒结构数层进行施工。钢梁与核心筒连接采用预埋件焊接耳板的连接形式。核心筒内梁筋需预留套筒,楼板钢筋可采用预留胡子筋的形式，局部错位、漏埋可采用植筋.外框楼板为组合楼板。类型1工程实例照片核心筒领先外框数层：压型钢板组合楼板：核心筒外埋件及耳板：板筋预留：如前述类型1，核心筒先行施工的优点是，能很好解决多工序交叉作业提供工作面问题.核心筒墙体结构为第1个施工作业面内筒水平结构为第2个施工作业面钢结构柱和钢梁为第3个施工作业面外框筒组合楼板施工为第4个施工作业面外侧幕墙分段施工形成第5个施工作业面下部楼层砌筑和精装工程适时插入施工为第6个施工作业面由此，一座超高层内多道工序可以一同施工,有互相独立,互不干扰，并且提供多个施工作业面，有利于加快施工进度。类型2：前述类型2，由于外框筒结构为钢筋混凝土结构，理论上不适合核心筒先行施工的施工工艺，理由有：(1)、外筒梁板钢筋需全部同截面断开，对结构受力性能影响较大，很难征得设计同意。(2)、普通钢筋混凝土楼板需支模施工。结论：前述类型2的超高层结构比较适合采取内外筒一起同步施工的形式。类型2工程实例照片重庆环球金融中心、广州高德均为内外框筒一同施工：三、模板、围护系统选用目前,可用于超高层建筑施工的模板及围护系统有：(1）、爬模系统（2）、滑模系统(3)、顶模系统上述三种模板体系均可用于类型1的核心筒墙体结构先行施工的工艺.（4)、传统翻模+爬架围护系统的工艺该工艺适合类型2内、外筒同时施工的工艺。爬模系统特点介绍:爬模系统有专业厂家生产，构件设计为标准件,可厂家租赁，使用完毕后厂家可以回收。爬模由下架、上架、附墙挂座、导轨、液压油缸系统、模板、护栏等组成。爬模的原理是，根据墙体情况，布置机位，每个机位处设置液压顶升系统，架体通过附墙挂座与预埋在墙上的爬锥连接固定,爬升时先提升导轨,然后架体连同模板沿导轨爬升;爬模系统的特点：(1)、液压爬模可整体爬升,也可单榀爬升，爬升稳定性好。（2)、操作方便，安全性高，可节省大量工时和材料。(3）、爬模架一次组装后，一直到顶不落地,节省了施工场地，而且减少了模板、特别是面板的碰伤损毁.(4)、液压爬升过程平稳、同步、安全。爬模的安装：爬模外防护架：(5）、提供全方位的操作平台，施工单位不必为重新搭设操作平台而浪费材料和劳动力.(6）、结构施工误差小，纠偏简单,施工误差可逐层消除.(7)、爬升速度快，可以提高工程施工速度。（8)、模板自爬,原地清理，大大降低塔吊的吊次。爬模，外围钢板网:整体效果，外围护也可为安全网总体说：爬模系统具有操作简便灵活，爬升安全平稳，速度快，模板定位精度高，施工过程中无需其他辅助起重设备的特点。但一般机位较多，整体性不够好,承载力也不大。以QPM—50型液压自爬模系统为例，其性能参数如下:爬模液压油缸参数表:架体平台尺寸参数表:爬模系统的爬升流程（过小于150mm的变截面)：注意：钢筋绑扎钢筋完成进行;爬模能容易适应较薄的墙厚变化,但墙体突变时适应困难。滑模系统特点介绍:滑模施工工艺在国内始于20世纪40年代...
