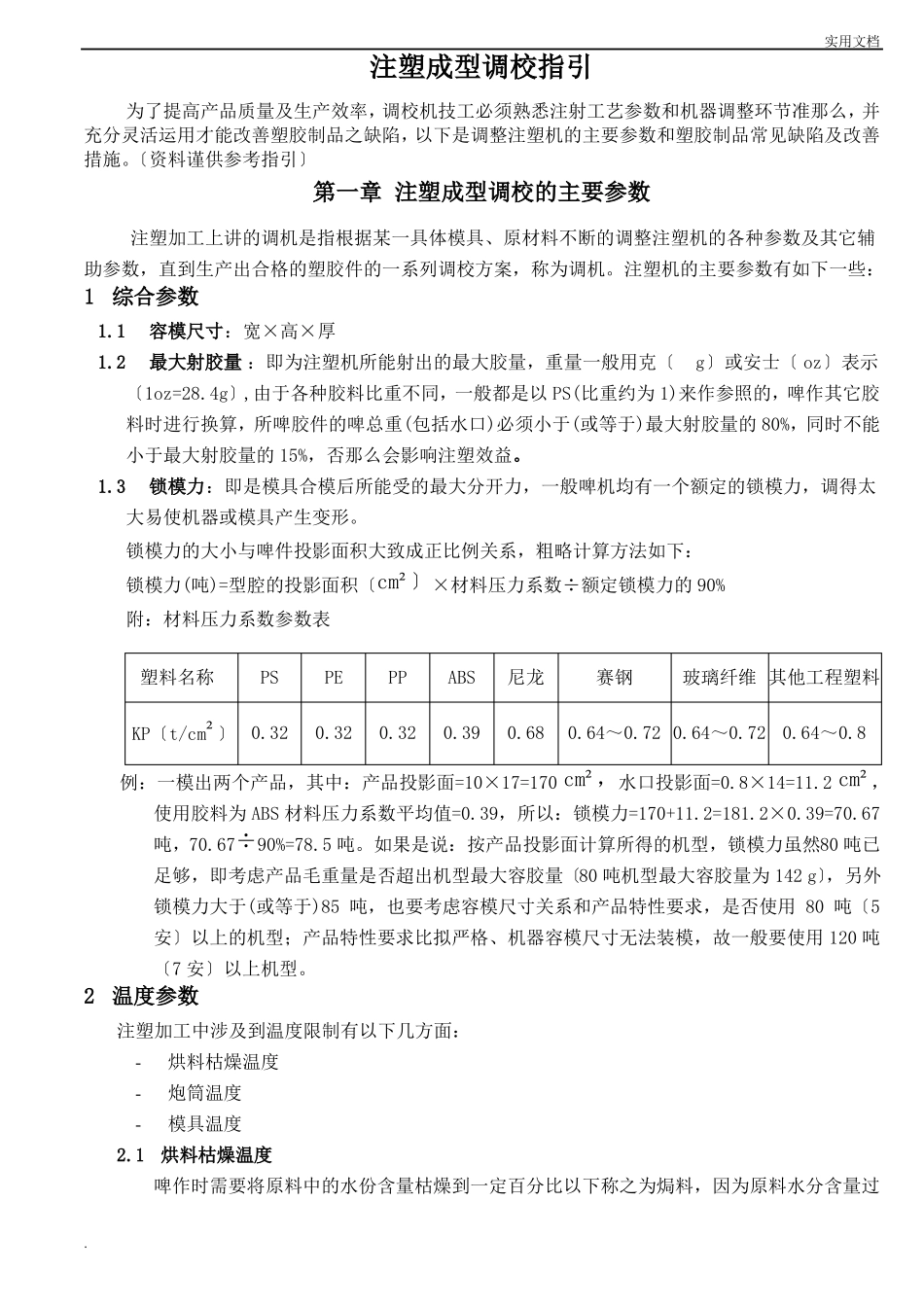

实用文档注塑成型调校指引为了提高产品质量及生产效率，调校机技工必须熟悉注射工艺参数和机器调整环节准那么，并充分灵活运用才能改善塑胶制品之缺陷，以下是调整注塑机的主要参数和塑胶制品常见缺陷及改善措施。〔资料谨供参考指引〕第一章注塑成型调校的主要参数注塑加工上讲的调机是指根据某一具体模具、原材料不断的调整注塑机的各种参数及其它辅助参数，直到生产出合格的塑胶件的一系列调校方案，称为调机。注塑机的主要参数有如下一些：1综合参数1.1容模尺寸：宽×高×厚1.2最大射胶量：即为注塑机所能射出的最大胶量，重量一般用克〔g〕或安士〔oz〕表示〔1oz=28.4g〕,由于各种胶料比重不同，一般都是以PS(比重约为1)来作参照的，啤作其它胶料时进行换算，所啤胶件的啤总重(包括水口)必须小于(或等于)最大射胶量的80%，同时不能小于最大射胶量的15%，否那么会影响注塑效益。1.3锁模力：即是模具合模后所能受的最大分开力，一般啤机均有一个额定的锁模力，调得太大易使机器或模具产生变形。锁模力的大小与啤件投影面积大致成正比例关系，粗略计算方法如下：锁模力(吨)=型腔的投影面积〔cm²〕×材料压力系数÷额定锁模力的90%附：材料压力系数参数表塑料名称PSPEPPABS尼龙赛钢玻璃纤维其他工程塑料KP〔t/cm²〕0.320.320.320.390.680.64～0.720.64～0.720.64～0.8例：一模出两个产品，其中：产品投影面=10×17=170cm²，水口投影面=0.8×14=11.2cm²，使用胶料为ABS材料压力系数平均值=0.39，所以：锁模力=170+11.2=181.2×0.39=70.67吨，70.67÷90%=78.5吨。如果是说：按产品投影面计算所得的机型，锁模力虽然80吨已足够，即考虑产品毛重量是否超出机型最大容胶量〔80吨机型最大容胶量为142g〕，另外锁模力大于(或等于)85吨，也要考虑容模尺寸关系和产品特性要求，是否使用80吨〔5安〕以上的机型；产品特性要求比拟严格、机器容模尺寸无法装模，故一般要使用120吨〔7安〕以上机型。2温度参数注塑加工中涉及到温度限制有以下几方面：---烘料枯燥温度炮筒温度模具温度啤作时需要将原料中的水份含量枯燥到一定百分比以下称之为焗料，因为原料水分含量过.2.1烘料枯燥温度实用文档高会引起汽花、剥层、脱皮、发脆等缺陷。2.2炮筒温度螺杆从进料口到螺杆头可分为输送段、压缩段、计量段、每段对应的炮筒温度一般是由低到高分布；另：炮嘴温度通常略高于计量末端之温度，而加长射嘴那么稍高于计量末端之温度。2.3模具温度模具温度指模腔外表温度，根据模具型腔各局部的形状不同，一般是难走胶的部位，模温要求高一点，前模温度略高于后模温度，当各部位设定温度后，要求其温度波动小，所以往往要使用模具恒温机，冷水机等辅助设备来调节模温。3位置参数3.1低压锁模位置：低压锁模位置要在高压位置前30mm左右，压力一般设定为0，〔以刚好够力将前后模贴合为宜〕时间不要超过1秒，要求当模具有杂物时能在设定时间内自动反弹开模。3.2高压锁模位置：高压锁模位置必须要在前后模合贴后才起高压锁模，时间不超过1秒。3.3螺杆位置:螺杆位置指螺杆的射胶速度，压力的分段转换位置，熔胶终止位置，一般射胶终止位置选在10～20mm为宜。3.4索退位置：索退位置当螺杆回料完停止转动后，螺杆有一个向后松退的动作，称之为索退，也可称为抽胶，一般索退距离为2～5mm左右，太大会产生汽泡等缺陷。3.5开模终止位置：开模终止位置即后模面离开前模面的距离，其大小为能顺利取出胶件为宜，太大会延长周期。3.6顶针位置：顶针位置即为模具顶针顶出后模面的距离，使产品顶出后面且能顺利取出胶件为宜，注意不要使顶针顶到尽头，必须留有足够的余量，以免造成模具顶针板弹弓被顶断。4压力参数4.1射胶压力：螺杆给予熔胶的推进力，称之为射胶压力，根据螺杆位置的各个分段，可设置螺杆不同的推进力给熔胶，各段推进力大小的设置，主要取决于熔胶在模具型腔里的位置，当流经的模腔形状复杂，胶位薄，熔胶受到的阻力就大，那么需要较大的的推进力，当流经的位置形状简单，熔胶受到的阻力小，那么可设置小的推进力，从而减轻啤机的损耗。4.2保压：当熔胶注满模腔后，为了补偿胶料冷却收缩使模腔形成的空间...
