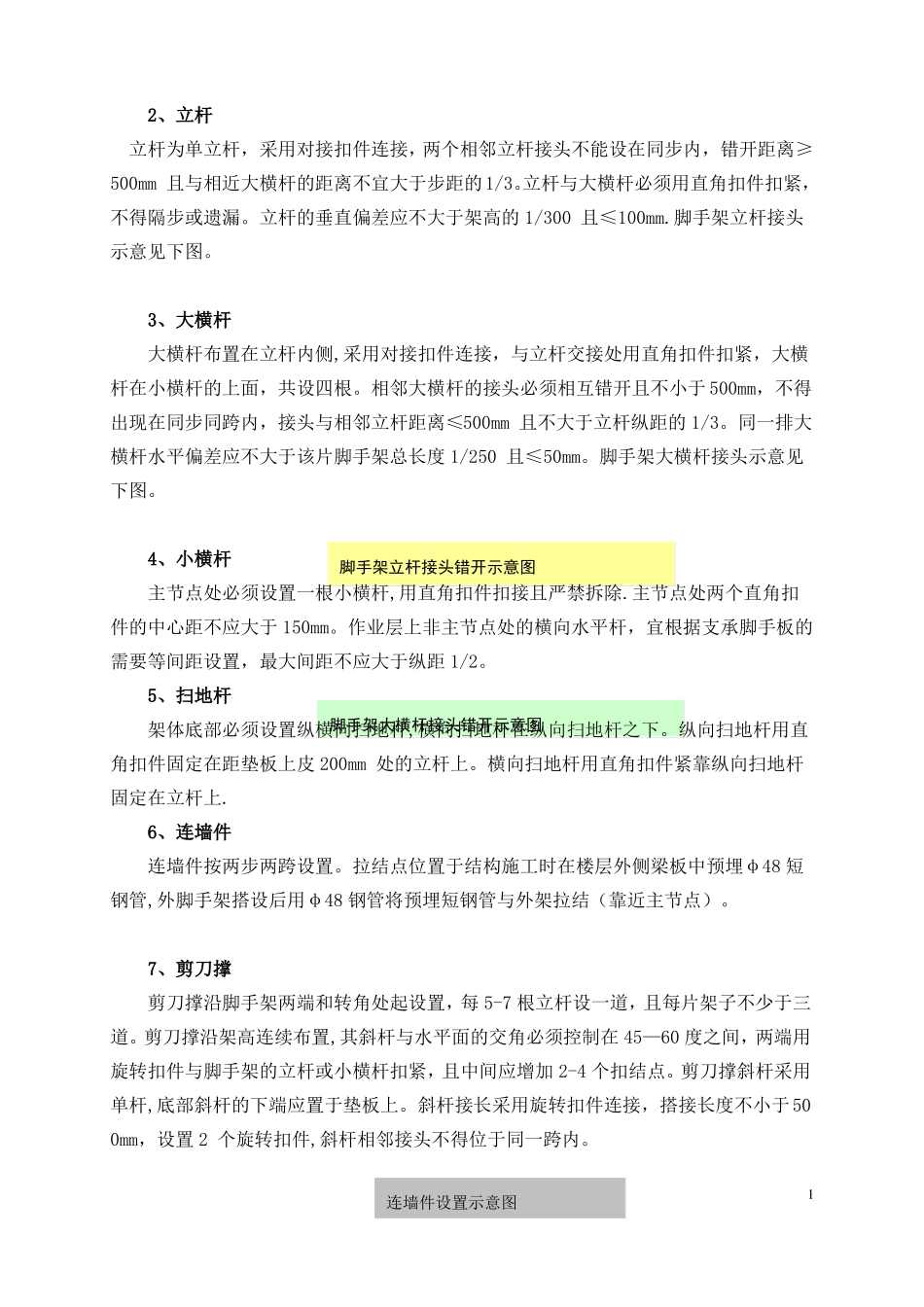

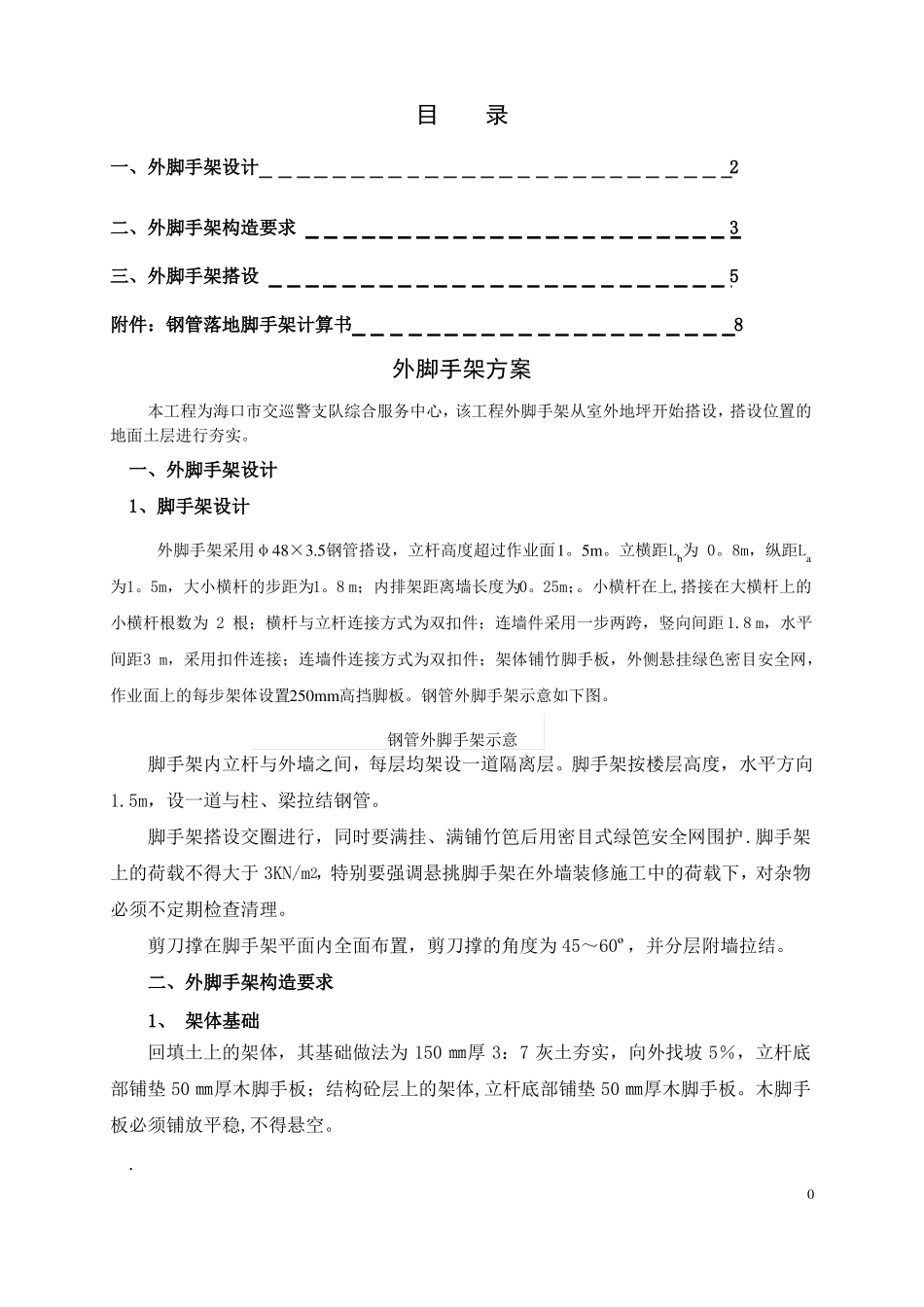

目录一、外脚手架设计2二、外脚手架构造要求3三、外脚手架搭设5附件：钢管落地脚手架计算书8外脚手架方案本工程为海口市交巡警支队综合服务中心，该工程外脚手架从室外地坪开始搭设，搭设位置的地面土层进行夯实。一、外脚手架设计1、脚手架设计外脚手架采用φ48×3.5钢管搭设，立杆高度超过作业面1。5m。立横距Lb为0。8m，纵距La为1。5m，大小横杆的步距为1。8m；内排架距离墙长度为0。25m；。小横杆在上,搭接在大横杆上的小横杆根数为2根；横杆与立杆连接方式为双扣件；连墙件采用一步两跨，竖向间距1.8m，水平间距3m，采用扣件连接；连墙件连接方式为双扣件；架体铺竹脚手板，外侧悬挂绿色密目安全网，作业面上的每步架体设置250mm高挡脚板。钢管外脚手架示意如下图。钢管外脚手架示意脚手架内立杆与外墙之间，每层均架设一道隔离层。脚手架按楼层高度，水平方向1.5m，设一道与柱、梁拉结钢管。脚手架搭设交圈进行，同时要满挂、满铺竹笆后用密目式绿笆安全网围护.脚手架上的荷载不得大于3KN/m2，特别要强调悬挑脚手架在外墙装修施工中的荷载下，对杂物必须不定期检查清理。剪刀撑在脚手架平面内全面布置，剪刀撑的角度为45～60º，并分层附墙拉结。二、外脚手架构造要求1、架体基础回填土上的架体，其基础做法为150㎜厚3：7灰土夯实，向外找坡5％，立杆底部铺垫50㎜厚木脚手板；结构砼层上的架体,立杆底部铺垫50㎜厚木脚手板。木脚手板必须铺放平稳,不得悬空。.02、立杆立杆为单立杆，采用对接扣件连接，两个相邻立杆接头不能设在同步内，错开距离≥500mm且与相近大横杆的距离不宜大于步距的1/3。立杆与大横杆必须用直角扣件扣紧，不得隔步或遗漏。立杆的垂直偏差应不大于架高的1/300且≤100mm.脚手架立杆接头示意见下图。3、大横杆大横杆布置在立杆内侧,采用对接扣件连接，与立杆交接处用直角扣件扣紧，大横杆在小横杆的上面，共设四根。相邻大横杆的接头必须相互错开且不小于500mm，不得出现在同步同跨内，接头与相邻立杆距离≤500mm且不大于立杆纵距的1/3。同一排大横杆水平偏差应不大于该片脚手架总长度1/250且≤50mm。脚手架大横杆接头示意见下图。4、小横杆脚手架立杆接头错开示意图主节点处必须设置一根小横杆,用直角扣件扣接且严禁拆除.主节点处两个直角扣件的中心距不应大于150mm。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2。5、扫地杆脚手架大横杆接头错开示意图架体底部必须设置纵横向扫地杆,横向扫地杆在纵向扫地杆之下。纵向扫地杆用直角扣件固定在距垫板上皮200mm处的立杆上。横向扫地杆用直角扣件紧靠纵向扫地杆固定在立杆上.6、连墙件连墙件按两步两跨设置。拉结点位置于结构施工时在楼层外侧梁板中预埋φ48短钢管,外脚手架搭设后用φ48钢管将预埋短钢管与外架拉结（靠近主节点）。7、剪刀撑剪刀撑沿脚手架两端和转角处起设置，每5-7根立杆设一道，且每片架子不少于三道。剪刀撑沿架高连续布置,其斜杆与水平面的交角必须控制在45—60度之间，两端用旋转扣件与脚手架的立杆或小横杆扣紧，且中间应增加2-4个扣结点。剪刀撑斜杆采用单杆,底部斜杆的下端应置于垫板上。斜杆接长采用旋转扣件连接，搭接长度不小于500mm，设置2个旋转扣件,斜杆相邻接头不得位于同一跨内。连墙件设置示意图18、横向斜撑在架体拐角处应设置横向斜撑,在横向平面内由底层至顶层加设斜杆，并与小横杆端头用旋转扣件连结，使之成为之字形,以加强脚手架的横向刚度。9、脚手板本工程脚手板采用竹脚手板.作业层脚手板应铺满，铺稳，离开墙面120～150mm。竹脚手板宜设置在三根横向水平杆上，并将两端与架体可靠固定，严防倾翻。脚手板的铺设可采用对接平铺，亦可采用塔接铺设.脚手板对接平铺时,接头处必须设两根横向水平杆，脚手板外伸长应取130～150mm，两块脚手板外伸长度的和不应大于300mm。脚手板搭接铺设时，接头必须支在横向水平杆上,搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm.三、外脚手架搭设1、搭设工艺流程外脚手架搭设工艺流程见下图。2、搭设要点(1）、落地式脚手架搭设必须由专业人员完成，应持证上岗，戴安...
